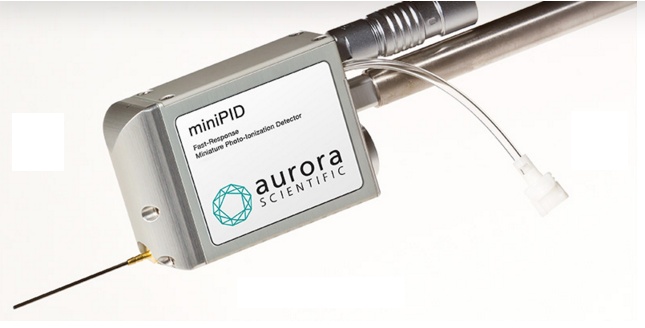

200B: дисперсионный датчик miniPID

Фотоионизационный детектор miniPID 200B сочетает в себе малые размеры, быстрый отклик и высокую чувствительность в простом в использовании корпусе по конкурентоспособной цене. Датчик miniPID был разработан для проведения высокочастотных измерений концентрации для отслеживания факелов как в аэродинамических трубах, так и в атмосфере. Датчик имеет истинную частотную характеристику 330 Гц с временем нарастания 0,6 мс. Предел обнаружения составляет 100 ppb (частей на миллиард) пропилена в воздухе с полномасштабным диапазоном измерения 500 ppm.

MiniPID успешно использовался для полевых испытаний колебаний концентрации на открытом воздухе на полигоне армии США Dugway Proving Ground, для отслеживания биологических симуляторов, исследований испарения, тяжелых газов и инфильтрации зданий. Датчик использовался в многочисленных исследованиях в аэродинамической трубе в частных компаниях и различных университетах. Он даже был объединен с анемометрами с горячей проволокой для создания скалярного транспортного зонда (Метцгер и Клевицки, Университет Юты). Совсем недавно мобильная версия (модель 201A), работающая от аккумулятора, использовалась для отслеживания шлейфа, установленного на колесном роботе. Во всех условиях испытаний датчик показал себя простым в использовании, надежным и прочным.

Головка датчика содержит детектирующую ячейку, электрометр, УФ-лампу с радиочастотным возбуждением и схему управления лампой. Простая панель управления имеет переключатели для питания прибора, скорости насоса и усиления, а также регулятор для установки нуля. Светодиоды обеспечивают индикацию состояния питания, насоса и лампы. Дисплей на передней панели обеспечивает быстрое отображение выходного сигнала от датчика.

Характеристики

Датчик

• компактный (головка датчика имеет размеры 1'' x 2'' x 3'')
• быстрый отклик — 330 Гц (время нарастания 0,6 мсек)
• низкий предел обнаружения — 100 ppb (пропилен в воздухе)
• высокое соотношение сигнал/шум
• простота использования — используется УФ-лампа с радиочастотным возбуждением
• надежный

Контроллер

• простой аналоговый выход (0 - 10 В)
• отображение гистограммы в реальном времени с индикаторами за пределами шкалы
• встроенный фильтр сглаживания (6-й порядок, 1 кГц, Баттерворт)

Дополнительное вспомогательное оборудование

• калибровочный комплект
• система сбора данных
• система выпуска трассирующего газа

Варианты

201A: Портативный miniPID-датчик с батарейным питанием

Портативный miniPID-датчик с батарейным питанием идеально подходит для использования на движущихся платформах, например, роботах.

Технические характеристики miniPID:

Технология детектора: Фотоионизация, с безэлектродной разрядной трубкой с радиочастотным возбуждением 10,6 эВ.

Частотная характеристика: 330 Гц (@ точка -3 дБ)

Предел обнаружения: 50 ppb (пропилен)

Рабочие диапазоны концентраций: Низкое усиление: 0 - 1000 ppm, среднее усиление: 0 - 200 ppm, высокое усиление: 0 - 40 ppm.

Точность: 5,0% (все диапазоны усиления)

Скорость отбора проб: 1,1 литра в минуту

Диапазон рабочей влажности: 0 - 100% относительной влажности (без конденсации)

Диапазон рабочих температур: 32F - 105F (0C - 40C)

Размеры

• Головка датчика: 3,0" (7,6 см) длина, 2,0" (5,1 см) ширина, 1,0" (2,5 см) толщина.
• Контроллер: длина 5,25" (13,3 см), ширина 5,25" (13,3 см), высота 2" (5,1 см).

Вес

• Сенсорная головка: 0,38 фунта (0,17 кг).
• Контроллер: 1,47 фунта (0,67 кг).

Питание: 110/220 В переменного тока, 50/60 Гц.
