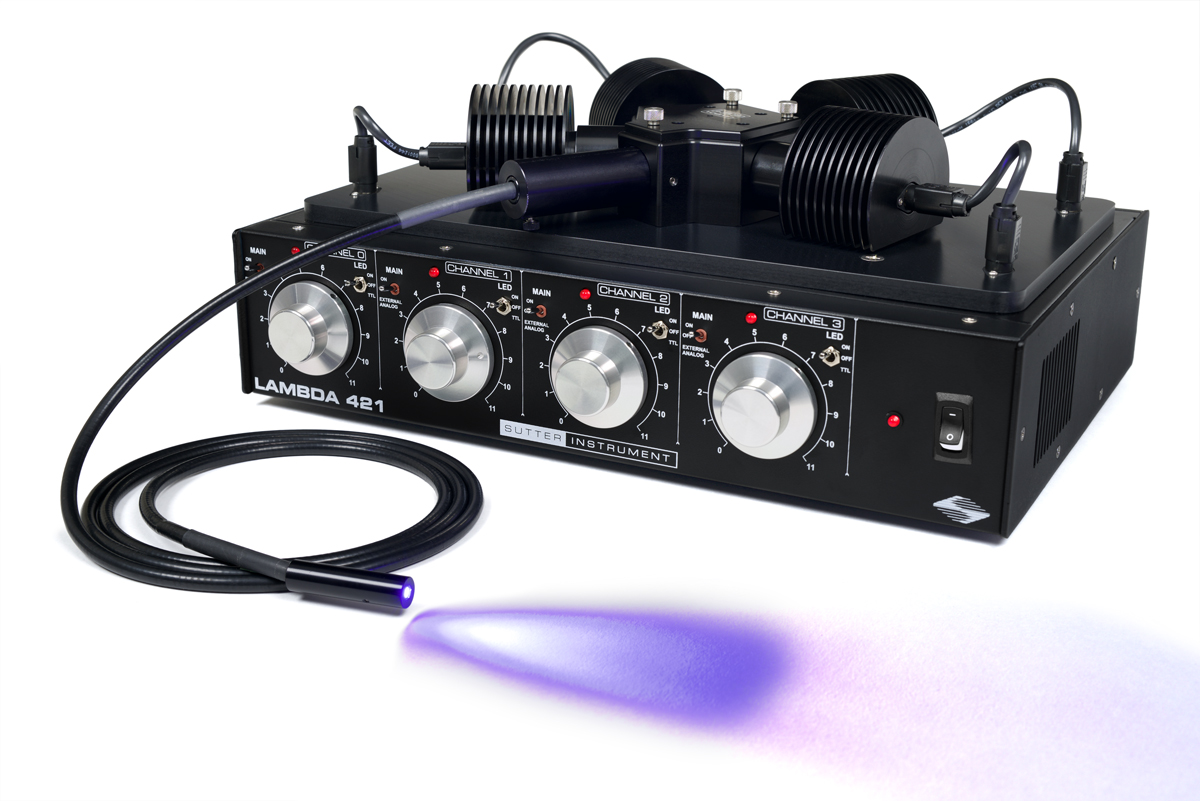

 Lambda 421 - cистема комбинирования оптических лучей

Объединитель лучей Lambda 421 — новое патентованное решение, предназначенное для объединения отдельных источников света с различным спектром в единый общий световой поток. Каждый отдельный источник света коллимирован перед прохождением оптического пути через полосовой фильтр. Фильтры для каждого из источников света также работают зеркалами, отражающими коллимированные лучи от предыдущих источников света.

Обычно объединение более, чем двух источников света требует использования дихроической лестницы. Дихроические зеркала, которые переключаются с трансмиссии на отражение в одной точке спектра, позволяют объединять отдельные источники света при условии, что у этих источников нет перекрывающихся длин волн. Ограничение такого подхода состоит в том, что источники света нельзя с легкостью менять. Дихроическая лестница также требует особого внимания к порядку, в котором источники света включаются в общий оптический поток, с тем, чтобы предотвратить блокировку света следующим элементом в линии. Обычно перед попаданием на дихроический элемент должны быть поставлены дополнительные полосовые фильтры, чтобы выбрать желательный диапазон длин волн для каждого источника света. Каждый фильтр и дихроический элемент , используемые в лестнице уменьшает мощность светового потока данной системы.

Характеристики системы:


  •  возможность объединения любых источников света;
  • любой подходящий фильтр может быть помещен в любую из 4 позиций в любом порядке;
  • выбор длин волн и отражение лучей используют STR фильтры Semrock® .


Использование системы:


  • флюоресцентная микроскопия;
  • кальциевый имаджинг;
  • FURA;
  • оптогенетика;
  • быстрое переключение длин волн.

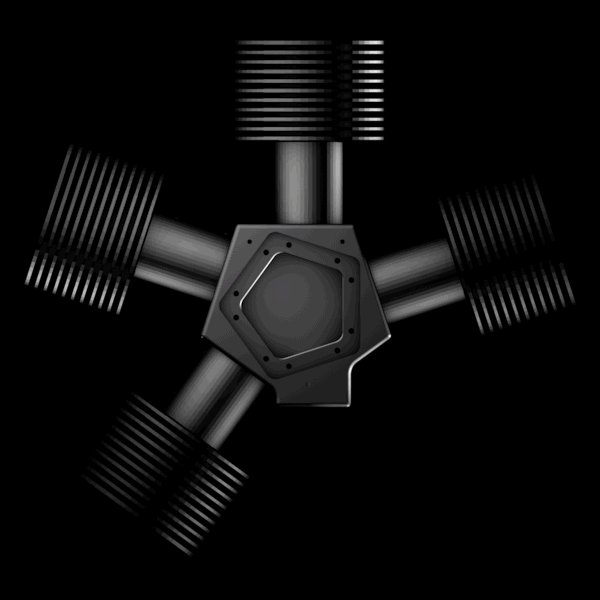

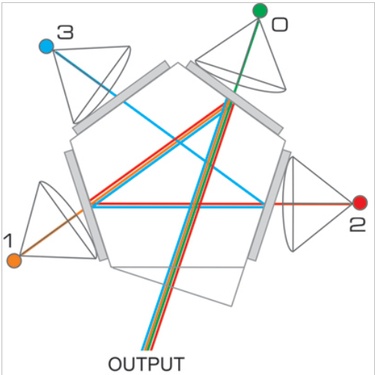

Прибор Lambda 421 спроектирован так, чтобы размеры устройства были по-возможности малы, а оптический путь короток и эффективен. Тонкопленочные полосовые фильтры, такие как Semrock® STR, отражают более 90% света с неподходящими длинами волн. Если длины волн источников света не пересекаются, то возможно использовать данные фильтры как для ослабления, так и для отражения света от других источников. При расположении фильтров и источников света в виде пятиугольника стало возможным объединить четыре световых источника в компактном дизайне, обеспечивающем меньшие потери, чем в предшествующих разработках. Данный дизайн позволяет использовать один из источников напрямую, без необходимости в отражающих фильтрах. Вы можете поместить в данное положение такой источник, свет которого может ослабляться другими используемыми фильтрами. Одна из сторон пятиугольника служит выходом для объединенного светового пучка. При необходимости фильтры можно легко менять. Фильтры и связанные с ними источники света могут быть расположены в любом порядке по сторонам пятиугольника.

Технические характеристики:

  • Выходной диапазон: 330-960 нм (зависит от используемых светодиодов)
  • Время срабатывания затвора: <25 мксек
  • Устойчивость к шуму: 0,01
  • Время жизни светодиодов: > 50 000 часов
  • Размеры контроллера: 40х27,9х19,05 см
  • Вес: 8,07 кг
  • Питание: 120/240 В, 50/60 Гц.
