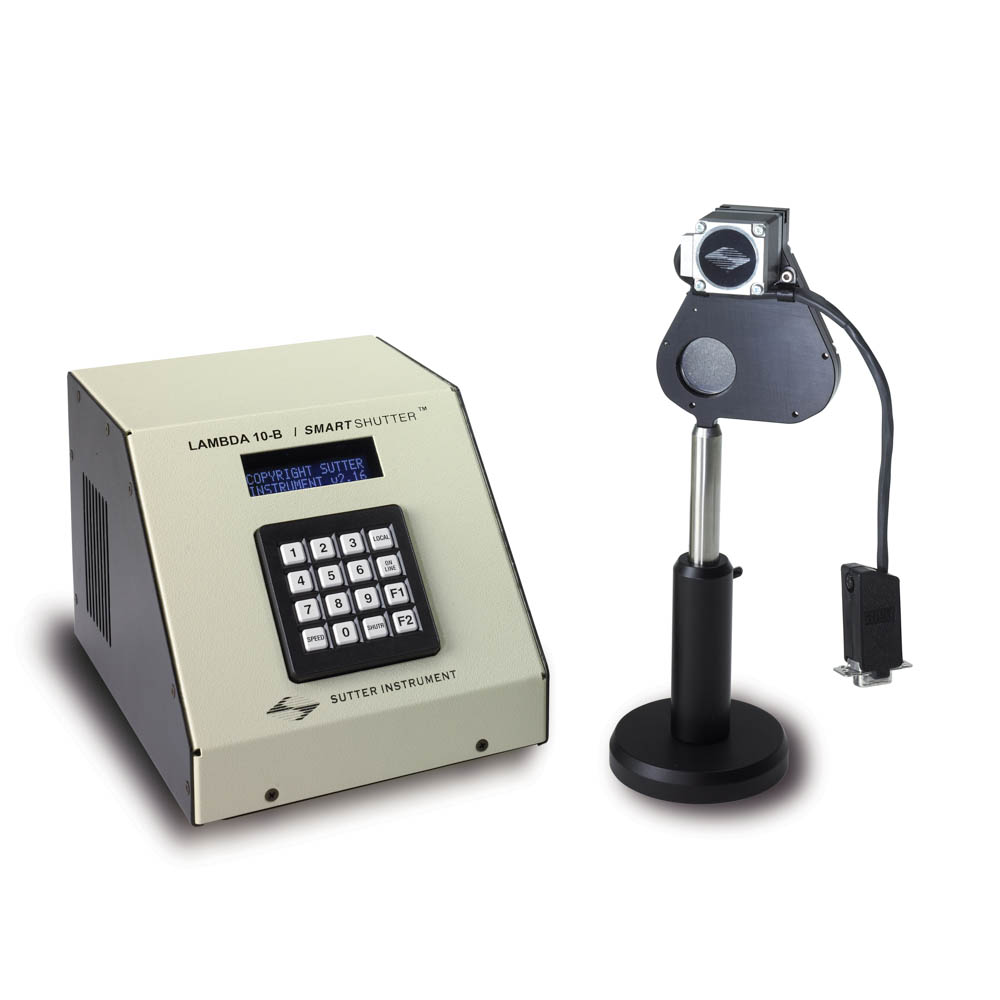

 SmartShutter Оптический затвор на шаговом двигателе

SmartShutter – усовершенствованный вариант оптического затвора. Классический дизайн затвора обычно включает 2 или более «лепестков», испытывающих трение друг о друга при срабатывании затвора. Такая конструкция подвержена износу. В SmartShutter только одна подвижная деталь, что увеличивает надежность и быстродействие системы, а также делает ее работу мало зависимой от температуры. Смещение шторки осуществляется быстродействующим шаговым двигателем. Специальная схема управления снижает перегрев катушек двигателя в момент срабатывания, а также увеличивает плавность работы системы.

SmartShutter доступен в 25 и 35 мм вариантах. Срабатывание открытия/закрытия за 8 мс с момента подачи команды или за 3 мс с момента начала движения. Частота открытия/закрытия может достигать 40Гц для 25 мм фильтров и 20Гц для 35 мм фильтров. На частотах от 30 до 40 Гц возможно возникновение резонанса, препятствующего нормальной работе. Устройство способно выполнить до 10 миллионов рабочих циклов.

Микропроцессорный контроллер позволяет гибко программировать работу затвора, варьируя время, скорость и степень закрытия. Для снижения вибрации при работе возможно подключение гибкого жидкостного световодного канала, а также режим работы ‘soft’.

Контроллер Lambda 10-B/IQ способен управлять двумя затворами. Для управления затвором имеется TTL вход, а также TTL выход для синхронизации с другими устройствами (цифровыми камерами, …). Управление контроллером осуществляется с клавиатуры или от компьютера через интерфейс USB или COM. Для управления одним затвором годится также контроллер LambdaSC.

Особенности
  • Прочность механики
  • 100 миллионов рабочих циклов
  • Удобный для ремонта модульный дизайн
  • Открытие/закрытие за 8 мс с момента команды триггера (для 25 и для 35 мм)
  • Непрерывная работа стабильна на частотах до 30 Гц
  • Отдельный дизайн или крепление к колесу фильтров
  • Совместимость с Lambda LS и Lambds DG-4/DG-5
  • Микропроцессорный контроллер
  • Режим “Soft” для минимизации вибраций
  • Возможность частичного открытия
  • Управление контроллером через интерфейсы COM, USB и TTL
  • Ручное управление с клавиатуры (на LB10-B/IQ)
  • Универсальное питание
Технические характеристики

Размеры           14 x 21.6 x 6 см

Вес                      770 г

Питание            120/240 В 50/60 Гц

Мощность          75 Вт

Соответствие RoHS2002/95/EC
