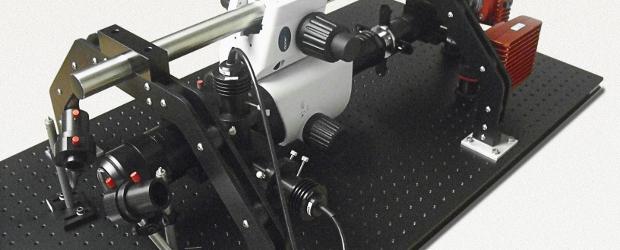

Dual Neuro/Cardio CCD — система для имаджинга на сердце и нервной ткани

Система оптической регистрации быстрых физиологических процессов в изолированном сердце или нервной ткани при помощи флуоресцентных кальций- или потенциал-чувствительных красителей.

Применяется на макро препаратах целого сердца или для съемки активности открытой коры головного мозга мышей или крыс.

Состав системы

RedShirtImaging dual Cardio CMOS-SM128f (две скоростные видеокамеры до 10,000 кадров в сек)

Обладает очень высоким временным разрешением, что в случае использования потенциал-чувствительных красителей, позволяет оптически регистрировать даже отдельные потенциалы действия. Пригодна для работы в условиях высокой и средней освещенности. Камера имеет широкий диапазон усилений (16 уровней), причем усиление можно задавать отдельно для каждой строки изображения, что позволяет сочетать очень яркие и средне-освещенные объекты в пределах одного кадра. Возможна регистрация как флуоресцентного свечения красителей, так и intrinsic imaging.

Низкая шумность матрицы подразумевает довольно крупные (квадратные) пикселы 128x128 микрон и небольшое разрешение.

Характеристики камер:

• Разрешение 128 x 128 pixels
• Частота кадров до 10,000 fps
• Глубина колодца: 100,000,000 e-
• Динамический диапазон 21 бит
• Разрешение оцифровки по интенсивности 14 bits.
• Квантовая эффективность 65%
• Фактор заполнения: 70%
• Синхронизация оптический и электрической регистрации
• Дружественное программное обеспечение с автоматическим управлением освещением и стимуляцией

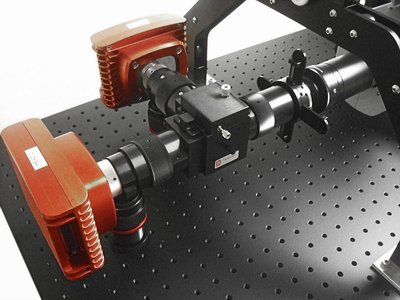

TwinCam dual camera splitter

Сплиттер изображения с микроскопа на 2 камеры. Оптический кубик, устанавливаемый внутрь определяет диапазон длин волн, регистрируемых каждой из камер. Процедура смены кубика максимально упрощена, что позволяет легко менять тип регистрации. Имеется регулировка увеличения.

MVX Plan Apochromat objective with 2x magnification

Объектив с 2-кратным увеличением для наведения на резкость на объект.

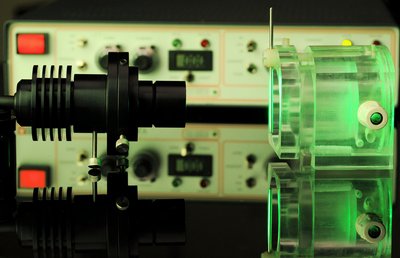

MacroLED - single channel, drives twin LED heads for macro illumination

Контроллер для управления сверх-яркими массивами светодиодов, используемых для инициации эпифлуоресценции. Возможна регулировка яркости. Стабилизированная длина волны. Комбинация из двух контроллеров и двух светодиодов позволяет работать с рациометрическими красителями.

Светодиодные излучающие головки (например 530 и 470 нм)

OptoLED head - 470nm - 4 элементный массив

OptoLED head - 530nm - 4 элементный массив

+

адаптер для X-Y центровки и подключения к TwinCam

В наличии широкий набор доступных длин волн:

• 365nm — ultraviolet
• 385nm — ultraviolet
• 405nm — violet
• 440nm — white short
• 455nm — royal blue
• 470nm — blue
• 505nm — cyan
• 530nm — green
• 550nm — white long
• 590nm — amber
• 627nm — red
• 660nm — red (long)
• 850nm — infra red
• 950nm — infra red

Cairn emission / excitation filter cube for 25mm filters

Оптический светоделительный кубик-дихроик, собранный из фильтров

• ET-GFP (FITC, Cy2) exciter
• ET-GFP (FITC, Cy2) dichroic
• ET-GFP (FITC, Cy2) emitter

Доступен широкий набор других фильтров от Croma Technologies.

Адаптер для микроскопа (например Olympus MVX10)

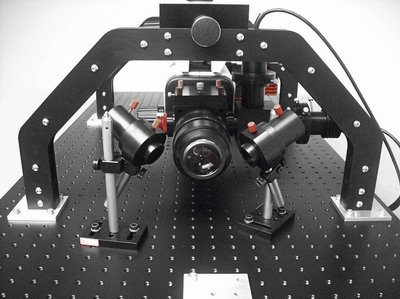

Система XYZ позиционирования всей системы относительно препарата

Дизайн системы определяется заказчиком.
