HumBug - система подавления шума 50/60 Гц и гармоник от QuestScientific

• Автоматически устраняет шум (электрические помехи).
• Не вносит изменений в сигнал.

Сигналы, поступающие на запись с биологических сенсоров и других устройств с высоким полным сопротивлением, зачастую содержат шум, имеющий частоту 50/60 Гц, искажающий содержательную часть сигнала и понижающий качество последующего анализа данных.

Электрические помехи делают особенно сложным разделение сигнала и шума без искажения сигнала. HumBug - новое, простое в использовании, обладающее большими возможностями решение для удаления шума 50/60 Гц и гармоник из аналогового сигнала.

На данный момент узкополосные режекторные фильтры и гребенчатые фильтры иногда используются для подавления шума на частотах 50/60 Гц и гармоник, но эти фильтры искажают форму входящего сигнала, если часть компонентов сигнала лежит в области отсекаемых частот.

HumBug не является фильтром

• Система эффективно удаляет шум 50/60 Гц и гармоники, не изменяя при этом частотных характеристик входящего сигнала, даже в том случае, когда входящие в него частоты пересекаются с компонентами шума.
• Не создает отставания по фазе, амплитудной погрешности, сдвига постоянной составляющей, или искажения формы сигнала.

В теории, достаточная забота о заземлении и должном экранировании может полностью избавить от проблемы электрических помех. Традиционным подходом является использование клеток Фарадея, снижающих мощность окружающих источников электрического шума, но такая защита редко является полной. На практике, шум остается частой и раздражающей помехой работе многих лабораторий.

HumBug работает в реальном времени

Просто подключите устройство между предварительным усилителем и аналитическим либо записывающим оборудованием (осциллографом, и т.д.). Никаких настроек или корректировок его работы не требуется.

• Система в реальном времени создает модель поступающего шума, и непрерывно вычитает ее из входящего сигнала.
• Данная функция работает даже тогда, когда в ходе регистрируемой биологической активности свойства шума изменяются во времени.

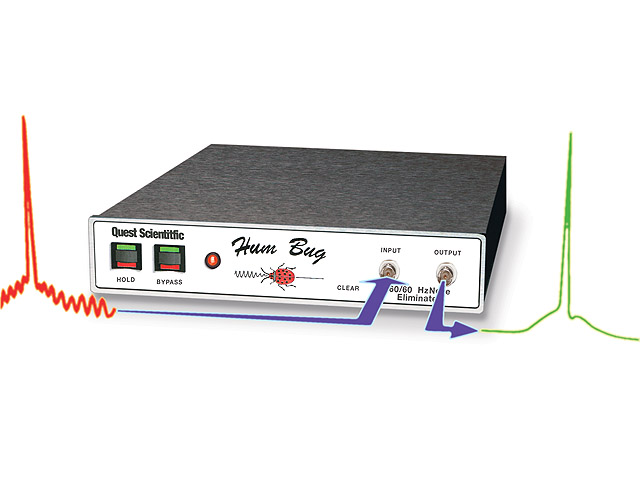

• Передняя панель прибора позволяет с помощью переключателей перейти к получению сигнала напрямую, без подавления шумов (BYPASS), прекратить процесс адаптации к изменениям в свойствах шума (HOLD), или очистить текущую модель шума (CLEAR).
