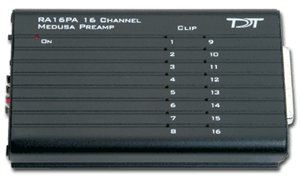

Предусилитель многоканальный Medusa

Предусилители Medusa обеспечивают основные возможности работы систем TDT с несколько меньшими возможностями за сравнительно малую стоимость. Сигналы подвергаются оцифровке с частотой до 25 кГц на предусилителе и передаются по оптоволоконному каналу на устройство с DSP, например, RZ5 или базовую станцию Medusa, где они подвергаются фильтрации и обработке в режиме реального времени. Стандартный вход DB25 соединяет предусилитель с любыми предусилительными головками, совместимыми с устройствами TDT. С целью увеличения числа одновременно регистрируемых каналов несколько предусилителей может быть подключено параллельно.

Предусилители могут комплектоваться АЦП Sigma-Delta или PCM. Для типичных задач регистрации биоэлектрических потенциалов вполне подходят АЦП марки PCM. Выбор АЦП Sigma-Delta бывает оправдан в случае записи активности, имеющей высокочастотные помехи (например, при беспроводной детекции движений или на сенсорных экранах).

Условные обозначения:

• RA4PA — 4-канальный предусилитель
• RA16PA — 16-канальный предусилитель
• RA16SD — 16- канальный предусилитель Sigma-Delta

Технические характеристики:

Сигнал/шум (типично): rms 3 µV при полосе пропускания 300-3000 Гц; 6 µV при полосе пропускания 30-5000 Гц
Частота оцифровки: 6, 12 или 25 кГц
Входное сопротивление: 100 кОм
Частотная характеристика: 3 дБ 2 Гц — 7.5 кГц
Фильтр высоких частот: 2.2 Гц
Потребление тока: 500 mA во время зарядки, 50 mA — будучи заряженным
Аккумуляторная батарея: Li-ion 1500 миллиампер-часов
20-30 часов работы между зарядкой
Зарядное устройство: 6-9 В, 500 mA, минус внутри
Оптоволоконный кабель: в комплекте 5 метров, максимальная длина 20 метров
Размеры: высота — 1 дюйм, ширина — 3 дюйма, глубина — 5 дюймов
Вес: 250 г

RA4PA и RA16PA:

• АЦП: 4 или 16 каналов, 16 бит PCM
• Максимальное напряжение на входе: +/- 4 милливольта
• Фильтр низких частот: 7.5 кГц

RA16SD:

• АЦП: 16 каналов, 16 бит Sigma-Delta
• Максимальное напряжение на входе: +/- 5 милливольт
• Фильтр низких частот: 7.5 кГц
• Групповая задержка: 20 сэмплов
