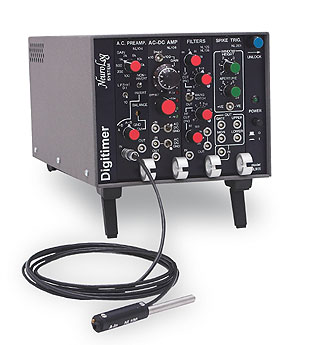

Neurolog - универсальная система для электрофизиологических задач

Neurolog позволяет подключать  от четырех (NL905) до тринадцати (NL900D) различных модулей. Один компактный прибор обеспечивает решение таких задач, как:

• Внутриклеточная, внеклеточная электрофизиологическая регистрация.
• Снятие электрокардиограммы (ЭКГ), электромиограммы (ЭМГ) и электроэнцефалограммы (ЭЭГ).
• Регистрация показаний динамометрических датчиков (кровяное давление, давление в трахее и др.).
• Преобразование сигнала.
• Генерация управляющих импульсов (для модулей системы НейроЛог и внешних устройств).
• Электрическая стимуляция.


NL106. Усилитель с гальванической/резистивно-емкостной связью.

• усилители с гальванической связью используются для внутриклеточной регистрации и регистрации показаний динамометрических датчиков. Такие усилители на выходе имеют абсолютные значения напряжения, и потому чаще всего используются в тех случаях, когда основной интерес представляют потенциал покоя мембраны и медленные изменения напряжения.
• усилители с резистивно-емкостной связью используются для внеклеточной регистрации потенциалов действия в культурах нейронов, а также для записи ЭКГ, ЭМГ и ЭЭГ, гальваническая компонента в них отсекается высокочастотным фильтром.

Внутриклеточная регистрация потенциалов

NL102G. Предварительный усилитель.

• Предназначен для внутриклеточного отведения. Также может быть использован для внеклеточной микроэлектродной регистрации. При использовании с усилителем NL106 предоставляет усиление до 1000 раз.
• Обладает функциями нейтрализации емкостного сопротивления, инъекции тока (до 100 нА), а также проверки полного сопротивления. Последние две функции могут запускаться другими приборами или модулями системы НейроЛог.

NL125/6. Фильтры.

• Предоставляют возможность регулировать полосу пропускания в непрерывном диапазоне (а также в фиксированных положениях) от постоянного тока до >50кГц.

NL412. Импульсная приставка.

• Позволяет полноценное удаленное включение схемы компенсации емкостного сопротивления. Облегчает проникновение электрода при накалывании клетки.

Внеклеточная регистрация потенциалов действия

NL100AK. Предусилительная головка.
NL104А. Предварительный усилитель переменного тока.

• Идеально применимы для электрофизиологической регистрации на культурах нейронов с использованием остроконечных электродов. Могут использоваться в режиме одностороннего или дифференциального усиления, обладают функцией согласования полных сопротивлений. Отличаются исключительно низким усилением шума.

NL125/6. Фильтры.

• Предоставляют возможность регулировать полосу пропускания в непрерывном диапазоне от 0.1Гц до >50кГц.

NL201. Преобразователь потенциалов действия.

• Используется для преобразования спайков в импульсы прямоугольной формы, отражающие время жизни потенциала действия.
• Далее они могут направляться на счетчик импульсов, быть преобразованы в частоту или подвергаться дальнейшему анализу с использованием других модулей.

NL120S Усилитель аудио.
NL985S Репродуктор.

• Позволяют непосредственный мониторинг спайковой активности с помощью их звукового отображения.

Регистрация ЭЭГ, ЭМГ, и ЭКГ

NL844. Четырехканальный предварительный усилитель (отдельно от корпуса НейроЛог).

• Располагается непосредственно рядом с местом записи, таким образом уменьшая длину проводов, ведущих от электродов, сводя к минимуму интерференцию сигнала (помехи).

NL820A. Изолирующая приставка (в основном корпусе НейроЛог).

• Располагается на выходе предварительного усилителя NL844. Позволяет управление дальнейшим усилением сигнала отдельно для каждого из каналов.

NL134/5/6 Фильтры.
NL144. Фильтры.

• Предоставляют возможность дополнительной фильтрации сигнала.

NL530. Преобразователь сигнала.

• Позволяет обрабатывать сигнал перед подачей на вход АЦП.

Регистрация показаний динамометрических датчиков

NL108A. Усилитель давления.

• Предоставляет возможность непрерывного мониторинга изменений таких параметров, как кровяное давление или давление в трахее. Выход усилителя может подключаться непосредственно к электрическому самописцу, либо к АЦП для регистрации на компьютере.

NL108T2 Одноразовые динамометрические датчики.
NL108T4 Многоразовые динамометрические датчики.

• Могут также использоваться датчики производства других фирм.

Электрическая стимуляция

NL800A. Изолирующий стимулятор постоянного тока.

• Может управляться от других модулей НейроЛог.

NL512. Двухфазный буфер.

• Позволяет управление одним или двумя стимуляторами NL800A формой сигнала (например, генерируемого ЦАП с компьютерным управлением).

Генерация импульсов

• Линейка модулей генерации импульсов предоставляет возможность управления другими модулями в корпусе НейроЛог, а также отправки TTL-совместимых импульсов на внешние устройства (стимуляторы и системы регистрации).
• Большое разнообразие вариантов предварительной настройки последовательности импульсов
