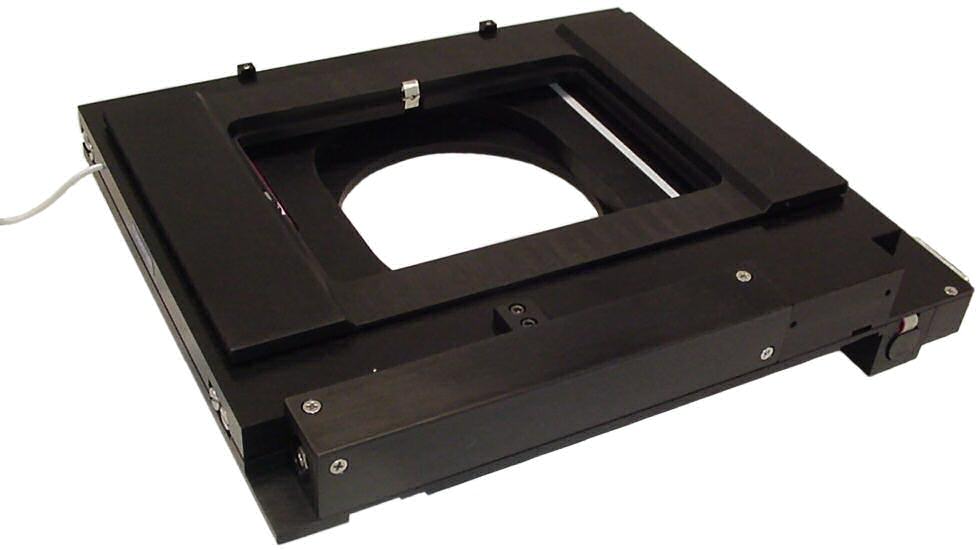

 PZU-2000 XYZ — автоматический столик с пьезо-Z-осью для прямых микроскопов

Вы можете ознакомиться с характеристиками и купить товар "PZU-2000 XYZ" по выгодной цене, которую следует уточнить, сделав запрос.

Столик PZU-2000 был разработан для точного позиционирования объекта под микроскопом по осям X, Y и Z. Перемещение по XY производится точными сервомоторами, а контроль перемещения осуществляется оптическими енкодерами. Точность позиционирования составляет 800 нм (в случае дополнительной установки линейных енкодеров точность возрастает до 300 нм).

Благодаря моторам с встроенными датчиками положения не происходит накопления ошибок координат при серии движений. На верхнюю пластину устанавливаются слайды-вставки (K-size) для предметных стекол, чашек Петри, планшетов, … Слайды-вставки смещаются по оси Z при помощи пьезо-элемента в пределах 100 мкм и с нанометровой точностью. Контроллер управления столиком MS-2000 может подключаться к компьютеру через порты RS-232 и USB.

Имеется модель PZU-2175 c большим диапазоном перемещения по оси Z в 175 мкм.

Остальные параметры без изменений.

Особенности столика PZU-2000:

  • Встроенные датчики положения моторов. Высокая точность и воспроизводимость позиционирования
  • Широкий диапазон скоростей
  • Управление 2-диапазонным джойстиком
  • LCD-экран с подсветкой и отображением текущих координат
  • Кнопки Zero и Home для быстрого позиционирования
  • Компактность контроллера/пульта управления
  • Совместимость со многими программными пакетами

Технические характеристики стандартной конфигурации

XY диапазон перемещения

110 мм x 90 мм

XY точность (шаг енкодера)

0.088 мкм

XY точность работы винта

0.25 мкм/мм

XY воспроизводимость

< 0.8 мкм

XY максимальная скорость

7 мм/с

Z диапазон перемещения (± 5%)

100 мкм = PZU-2000
175 мкм = PZU-2175

Z точность

1.5 нм

Z воспроизводимость

± 1 нм

Z максимальная скорость

5 мм/с

Z резонансная частота

> 1 КГц

Z максимальная нагрузка

500 г

Z axis top plate stiffness (± 20%)

3 Н/мкм

Z axis top plate in-plane tilt (typical)

10 мкрад

NANO-DRIVE Пьезо-контроллер

Аналоговый интерфейс (гнезда BNC на передней панели)

0.0 to 10.0 Vdc

RS-232 интерфейс (через контроллер ASI'sMS-2000)

16-бит ЦАП
Разъем на столике

1.5 m кабель, гнездо DB9

Подстройка с передней панели

Sensor Offset

Выходные напряжения
от -5 до +150 В
Выходной ток
150 мА
Питание (ВНИМАНИЕ)
120 В

Дополнения к PZU-2000 Options

  • Линейные енкодеры для осей XY. Разрешение енкодера – 20 нм. Точность – 0.5 мкм на 10 мм или 1.5 мкм на 100 мм. В пределах объекта – около 50 нм. Воспроизводимость позиционирования возрастает до 300 нм.
  • CRIFF Continuous Reflective-Interface Feedback Focus System для долговременной стабильности фокуса на системах с большим разрешением
  • Автофокус (требуется композинтый видеосигнал NTSC или PAL)
  • Доступны винты с более точной резьбой для увеличения точности позиционирования

PZMU-2000 Пьезо-перемещения по Z для ручных столиков для инвертированных микроскопов

Применяется в случае, когда автоматизация перемещения по XY не требуется. Например при съемке серийных оптических срезов (Z-axis stacks). Возможна замена существующего столика для Вашего микроскопа на PZMU-2000. Указывайте модель микроскопа при заказе.
