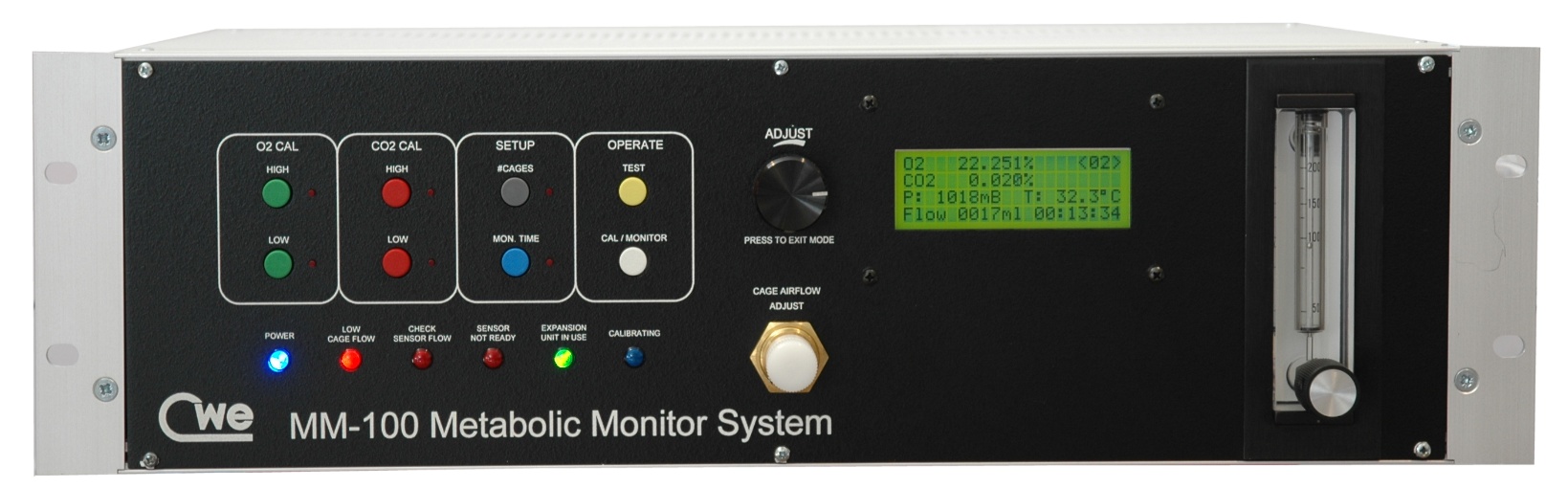

Система мониторинга метаболизма MM-100

Монитор метаболизма MM-100 – это законченная система, измеряющая потребление кислорода у мелких животных. Используя последние технологии парамагнитного определения O2, инфракрасный датчик CO2 и измеритель потока (thermal mass flowmeter), прибор автоматически вычислят величину потребления кислорода, выделения CO2 и индекс дыхательного обмена (RER).

Система легко настраивается, и с ней просто работать. Животное помещается в специальную камеру и остается там в течение 5-10 минут, пока производится измерение. Результаты измерения потоков газов отображаются на ЖК-дисплее передней панели. Результаты также могут быть переданы на компьютер через последовательный порт. Специальная программа для Виндоуз строит графики потребления кислорода и выделения углекислого газа. Данные могут быть сохранены в обычные ASCII-файлы для дальнейшего анализа. Периодически выполняется калибровка относительно комнатного воздуха, так что обеспечивается достаточная точность измерений в большие промежутки времени.

Дисплей на передней панели служит для отображения всех измерений газовых потоков и вычисленных значений. Также на нем отображается время в течение которого производятся измерения.

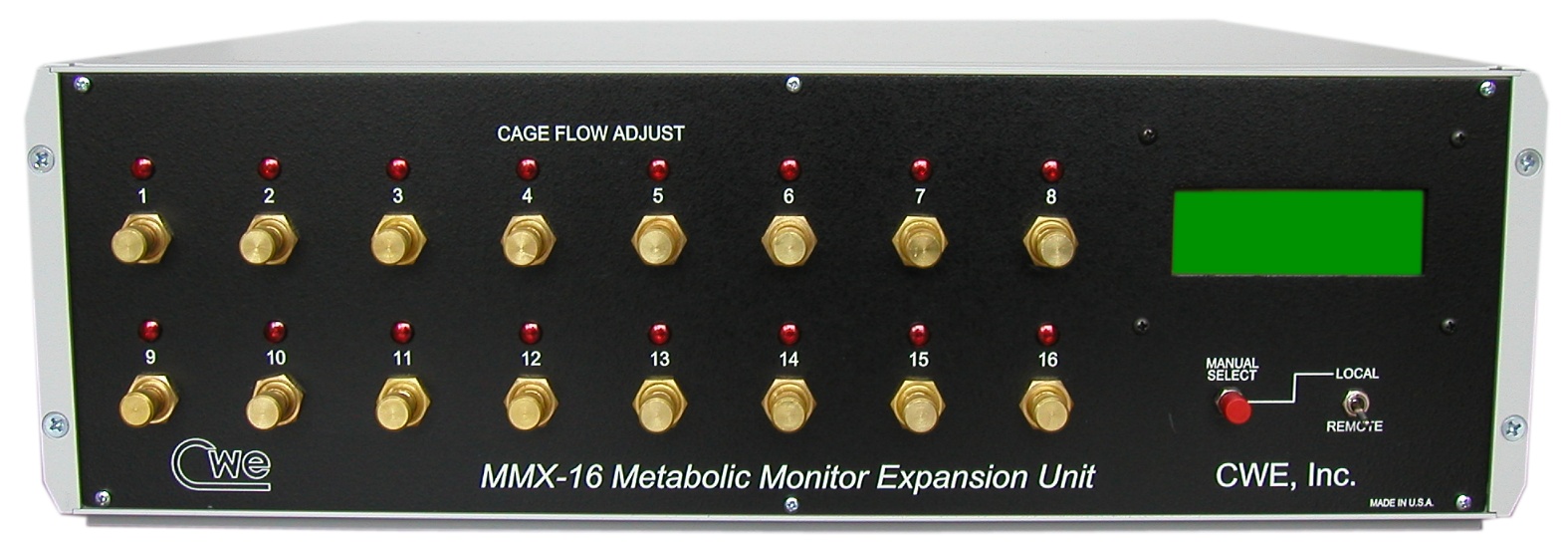

Система рассчитана на одновременное использование с несколькими камерами. Расширение системы на несколько камер производится с использованием устройств MMX-4 (для четырех животных) или MMX-16 (для 16 животных).

ПО для мониторинга MM-COMM

Каждая система MM-100 имеет в комплекте программное обеспечение, с помощью которого можно получать графическое отображение данных и сохранять их для дальнейшего анализа. В этой программе есть панель данных, где отображаются исходные и вычисленные значения измерений. Данные сохраняются в обычном ASCII-формате, и могут быть импортированы в редакторы таблиц типа Excel для анализа. Каждый результат привязан к номеру животного и времени измерения.

Система MM-100 поставляется со всеми необходимыми компонентами для измерений с одной камерой. Комплект поставки включает устройство MM-100, камеру для мелких животных, нагнетатель воздуха, осушители и все необходимые трубки. Единственный расходный материал — наполнитель осушителя, который необходим для осушения воздушных проб.

Технические характеристики системы мониторинга метаболизма MM-100

Тип анализатора кислорода: парамагнитный

Линейность (0 - 100%): +0.1% O2

Повторяемость: < 0,01% O2/час

Стабильность нуля: +0,002% O2/час

Время отклика: 2,0 секунды

Рабочая температура: 0 — 65 °C

Максимальное давление: 15 psi

Максимальный поток образца: 250 мл/мин

Диапазон измерения прибора: 0 - 24.5%

Тип анализатора диоксида углерода: однолучевой инфракрасный

Рабочий диапазон: 0 - 5000ppm (0,5%)

Линейность CO2 (полная шкала): 1%

FS Дрейф нуля: 2%

FS/неделя Температура ячейки датчика: контролируется при 60 °C

Время разогрева: <15 мин

Максимальный поток образца: 200 мл/мин

Диапазон измерения прибора: 0 - 0,41%CO2

Преобразователь расхода: тепловой массовый расходомер

Диапазон расхода: 0 - 10 000 мл/мин

Линейный диапазон расхода: 50 - 10 000 мл/мин

Время отклика: < 2S

Рабочая температура: -20 — 70 °C

Аналоговые выходы основного блока: поток, O2, CO2

Выходы аналоговых сигналов (задняя панель): BNC-разъемы

Выход потока: 1 мВ/мл/мин

Смещение нуля выхода потока: 1,250 В

Выход O2: 0,1667 В/%O2

Выход CO2: 10 В/%CO2

Формат вывода последовательных данных: 9600 бод, 8 бит данных, без четности, 1 стоп-бит

Интервал последовательной передачи данных: полный набор показаний передается 1 раз в минуту

Разъем последовательного выхода (задняя панель): DB9 гнездо

Размеры, основной блок: 19Ш x 5.25В x 15Г дюймов

Требования к питанию: 120/240 В (с возможностью переключения), 200 ВА
