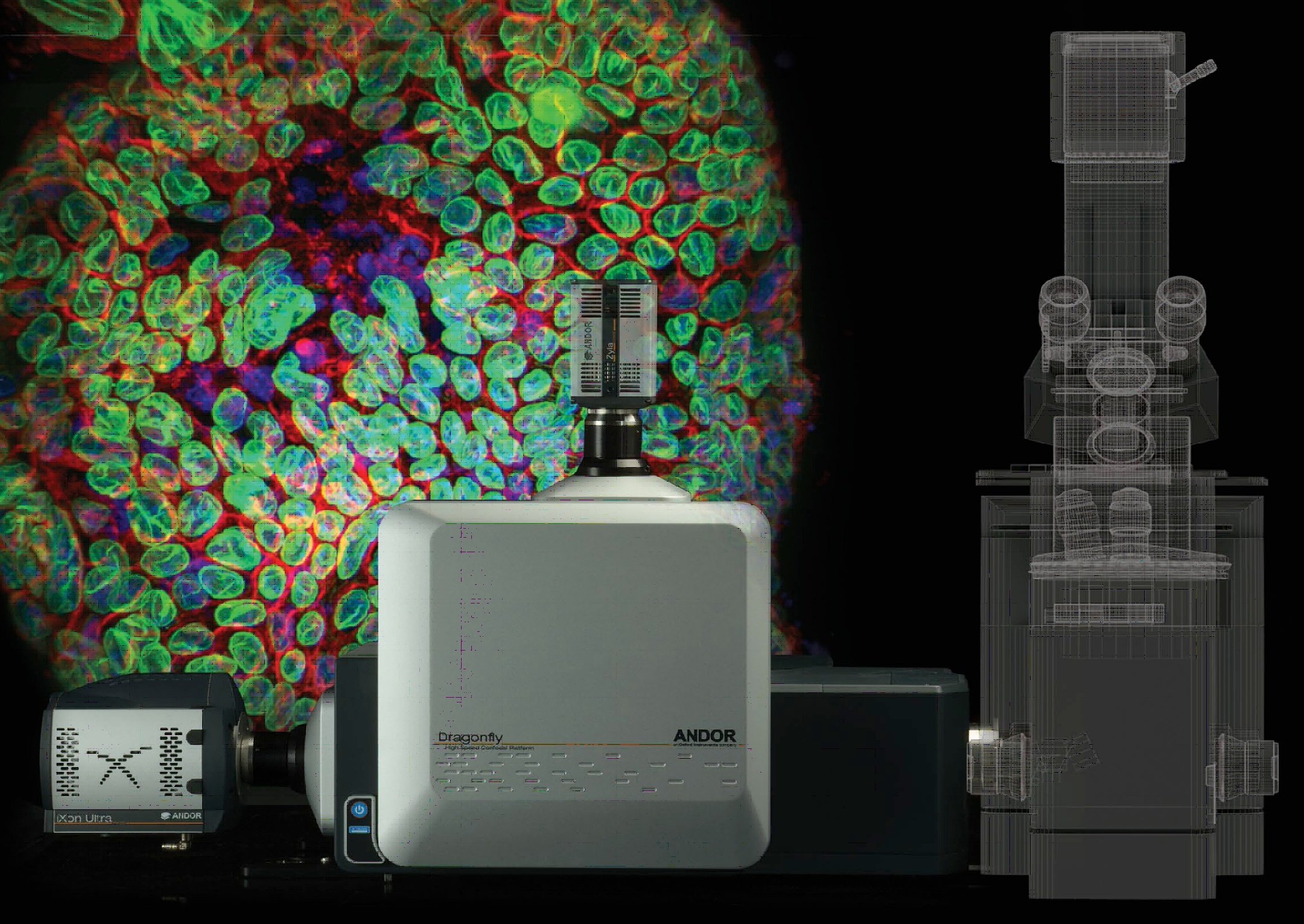

 Высокоскоростная система конфокальной микроскопии Andor Dragonfly

Andor Dragonfly - новая разоаботка, которая пришла на смену системам микроскопии Revolution WD и XD.

Основные возможности системы

  • Instant Confocal;
  • Одновременный многоцветный TIRF;
  • Широкопольный лазерный имаджинг;
  • Имаджинг отдельных молекул;
  • VIS-NIR длины волн;
  • Супер разрешение;
  • Освещение Borealis;
  • Деконволюция с помощью GPU-ускорителя.

Andor Dragonfly – это высококонтрастная многоразмерная имаджинговая платформа, поддерживающая четыре ключевых метода имаджинга.

Основа системы — многоточечный конфокальный микроскоп, обеспечивающий высокоскоростной и высокочувствительный имаджинг. Система Dragonfly способна захватывать изображение по меньшей мере в 10 раз быстрее, чем обычные конфокальные системы, что делает ее оптимальным решением для имаджинга живых клеток при минимальных фототоксичности и фотообесцвечивании.

Супер-разрешение — еще одна черта Andor Dragonfly, выделяющая ее среди подобных инструментов. Данная система способна превзойти ограничение дифракции за счет мощного процессинга деконволюции (SRRF-Stream и dSTORM),

Третий высоко-контрастный метод — TIRF микроскопия (TIRF — флуоресценция с полным внутренним отражением) – доступен в качестве предустановленной опции в 500-й серии. Это действенный метод для имаджинга динамики белков в клеточных мембранах и имаджинга отдельных молекул. Dragonfly TIRF поддерживает одновременный многоцветный TIRF, позволяя сравнивать глубину проникновения возбуждения для двух одновременных длин волн для их четкой 3D-локализации.

Четвертый доступный метод имаджинга — это широкопольная эпифлюоресценция с лазерным освещением. Данный режим идеален  для задач, для которых не эффективен классический конфокальный имаджинг, например, при исследовании ферментативных поверхностных процессов и других очень тонких объектов, или приложений, требующих очень высокой мощности лазера, например, для локализации отдельных молекул. При широкопольном имаджинге с использованием Dragonfly возможно совмещать использование одних и тех же камер и лазеров с другими режимами и не переключать порты и турели у микроскопа.

Наконец, в системе Andor Dragonfly реализован целый ряд дополнительных функций для улучшения качества изображения и предоставления инструментов для различных продвинутых методик. Зуммируемая оптика камеры оптимизирует процесс оцифровки на выбранном разрешении, необходимом для используемого приложения. Зумминг подсветки у 500-й серии повышает плотность энергии возбуждения для приложений с иллюминацией высокой интенсивности, например, при локализации отдельных молекул.

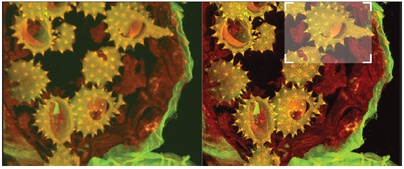

пыльца маргаритки, изображения до и после деконволюции, Andor Dragonfly

Изображения пыльцы маргаритки до и после деконволюции.

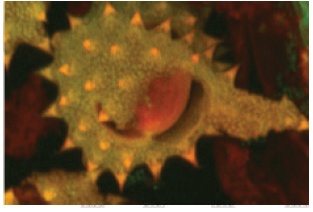

Пыльца маргаритки, изображение до доконволюции

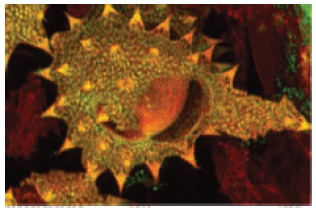

Пыльца маргаритки, изображение после деконволюции

В системе Dragonfly реализован захват изображения с 16-битным разрешением. За счет чего в одном изображении можно увидеть и низкочастотны, и высокочастотные детали. Это отличает данную систему от традиционных конфокальных методик, где для захвата изображения на низких и высоких частотах нужно выполнить два скана.

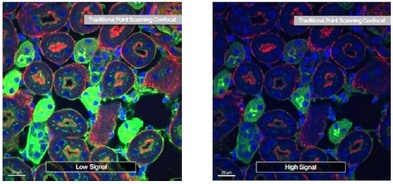

Низкие и высокие частоты, получаемые в традиционных методиках

В традиционных методиках дляполучения изображений с низкими и высокими частотами требуется выполнить два скана.

Andor Dragonfly захватывает изображение с 16-битным разрешением

Andor Dragonfly захватывает изображение с 16-битным разрешением, что позволяет увидеть и низкие, и высокие гармоники.



Характеристики и преимущества

Опция

Преимущества

Серия 200

Серия 500

Высокоскоростной конфокал (с улучшенной микро-линзой)

Скорость до 400 fps для исследования быстрых изменений в клетке. Это по меньшей мере в 10 раз быстрее, чем в традиционных конфокалах.

+

+

Широкое поле зрения

(16,6 x 14,0 мм)

Больший охват в одном изображении. Хорошо сочетается с большими sCMOS-сенсорами.




+

+

BorealisTM

Обеспечивает: стабильность, производительность, однородность, расширенный диапазон длин волн.




+

+

Широкопольный режим с лазерной подсветкой

Для имаджинга тонких образцов и отдельных молекул.

+

+

16-битный динамический диапазон

Одновременный захват слабых и ярких сигналов без перенасыщения.



+

+

Моторизованная 4-позиционная дихроическая светоделительная кассета.

Оптимальная гибкость для одновременного двухцветного имаджинга (например, одиночный переходник на камеру + 3 хроматических делителя).

+

+

Активное гашение

Лазерная подсветка, согласованная с экспозицией камеры с целью минимизации фототоксичности и фотообесцвечивания.

+

+

Заменяемые колеса фильтров

Служат для подробного имаджинга множественных флуоресцентных меток при использовании до 8 лазерных линий возбуждения (от УФ до ИК).

Фильтры с RFID-метками для автоматического считывания в пользовательском интерфейсе.




+

+

Увеличение камеры

(1x, 1.5x и 2x)

Для гибкого имаджинга при высоких разрешениях и масштабирования пикселей для достижения сэмплирования по Найквисту (Nyquist sampling) при использовании разнообразных объективов и размеров пикселя.



2-позиционное, моторизованное (опция)

3-позиционное, моторизованное

2 пинхола

(25 мкм и 40 мкм)

Высококонтрастный имаджинг при низком и высоком увеличении для больших образцов на субклеточном уровне.



Опция

+

Одновременный многоцветный TIRF

До 7 лазерных линий. Два любых цвета одновременно — сопоставление глубины проникновения сразу двух меченных целей.

-

Опция

Зумминг освещения

Дает более высокую плотность энергии для таких приложений, как локализационная микроскопия.



-

+

Астигматичные линзы

Используются для 3D-локализации одиночных молекул и их имаджинга в объеме.



-

Опция



+ = Функция доступна в стандартном комплекте;

Опция = Функция доступна в качестве опции;

- = Функция не доступна.
