Оснащение патч-кламп экспериментов от Наришиге

При проведении классических патч-кламп экспериментов требуется осуществлять контроль за микроманипуляциями на изолированной от вибраций платформе и обеспечивать постоянство среды, в которой находится объект исследования. В первом случае необходимы тонко настраиваемые микроманипуляторы и платформа, подавляющая вибрации, во втором — специальные камеры для объектов и системы перфузии. Также важно обеспечить удобную фиксацию предусилительных головок, к которым крепятся регистрирующие микропипетки. Ну и сами микропипетки нужно правильно изготовить. Для этого тоже понадобится специальный инструмент.

Все необходимое оснащение для патч-кламп экспериментов за исключением усилителей и микроскопов производит японская фирма Наришиге. Выбирая оборудование этой компании, вы будете уверены в результатах своих патч-кламп экспериментов. Эта прецизионная техника исключительно удобна и надежна, так как специально разработана для подобных рутинных манипуляций.

Патч-кламп система Narishige для прямого микроскопа

Данная патч-кламп система Narishige включает моторизованный микроманипулятор, установленный на виброизоляционную платформу, и предназначена для исследования срезов мозжечка, гиппокампа и других мозговых структур у мышей и крыс.

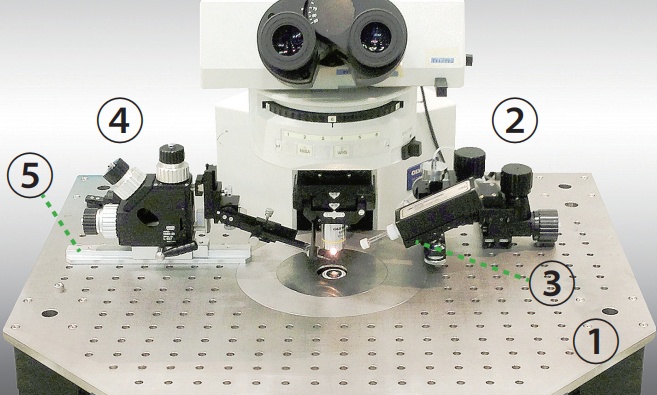

Система для патч-клампа на прямом микроскопе — пример установки.



№	Продукт	Описание
1.	ITS2-N/O/Z/L Система виброизоляции	База X-Y: X22 мм, Y22 мм. Полный оборот ручки: 500 мкм.
2.	MHW-3 Трехосевой водный гидравлический микроманипулятор	Водный гидравлический манипулятор с грубым и тонким приводом. Точное управление с ручкой полного вращения 50 мкм. Меньший дрейф по сравнению с масляным гидравлическим типом и отсутствие электромагнитных помех.
3.	AP-13-3 Держатель предусилительной головки для патч-кламп усилителя	Используется для крепления усилительной головной части к манипулятору. Адаптер варьируется в зависимости от типа предусилительной головки.. Сама головка в комплект не входит..
4.	NMN-25 Микроманипулятор	Ручной манипулятор, рекомендованный для стимуляции. Он обеспечивает минимальную вибрацию от руки даже при сильном увеличении. Тонкий корпус подходит для многократной установки.
5.	NMN-25A Скользящая основа	Она позволяет манипулятору отодвигаться и возвращаться в поле зрения для легкой замены электрода. Дополнительная опция для NMN-25 с магнитным основанием.

Дополнительно можно приобрести (*):

• Камеру-блюдо CK-1
• Трубный зажим CAT-1

* CK-1A/B не требуется для ITS2. ITS2 включает ту же пластину, что и CK-1A.

Рассмотренная комбинация оборудования подходит для патч-кламп экспериментов с размером мишени менее 10 мкм (под большим увеличением).

Образец и манипулятор(ы) устанавливаются на стабильном столе для изоляции от вибраций — ITS. Микроскоп устанавливается на базу X-Y, которая перемещается независимо, так что положение можно регулировать без перемещения образца или манипуляторов.

Манипулятор(ы) и трубные зажимы CAT-1 могут быть свободно прикреплены магнитами к антивибрационному столу ITS.

Ручная система для слепого патч-клампа с использованием стерео микроскопа

Ручной манипулятор с полным вращением ручки на 250-500 мкм обеспечивает точное управление электродом, так что пользователь может медленно перемещать электрод к образцу, одновременно проверяя сигнал с осциллографа.

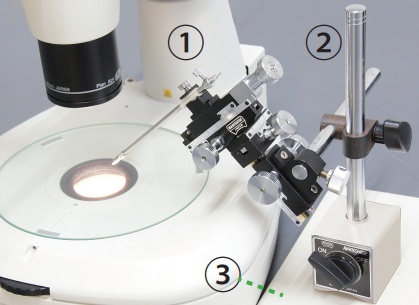

Слепой патч-кламп — пример установки.



№	Продукт	Описание
1.	Микроманипулятор ММ-3	3D грубый привод с тонким управлением осью X: 250 мкм на полный оборот ручки. Устанавливается с помощью магнитной подставки. Может использоваться для правой или левой стороны.
2.	Магнитная подставка GJ-8	Магнитная стойка с горизонтальным стержнем наружным диаметром 12 мм. (H230 мм, 1,6 кг)
3.	Железная пластина IP	Тяжелая плита для надежного размещения магнитных подставок. (Ш250 x Г200 x В6 мм, 2,4 кг)

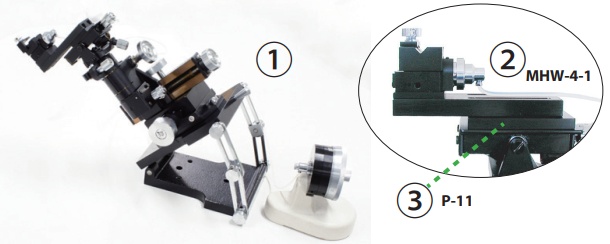

In vivo патч-кламп — пример установки.

№	Продукт	Описание
1.	Микроманипулятор MP-2 R/L	Грубый привод осей XZ и тонкий привод осей XYZ с механизмом поворота/наклона для тонкой регулировки позиционирования электрода. Выберите "L" для левой и "R" для правой руки.
2.	Одноосевой водяной гидравлический микроманипулятор MHW-4-1	Дополнительная ось для MP-2 R/L, которой можно управлять дистанционно. Полный оборот ручки составляет 250 мкм, минимальная градуировка - 1 мкм.
3.	Насадка для манипулятора P-11	Используется для соединения MHW-4-1 с MP-2 R/L.
4.	Держатель предусилительной головки для патч-кламп AP-13-3	Адаптер для крепления предусилительной головки к MHW-4-1. * Изображение слева не включает предусилительную головку.

Два вышеуказанных примера используются для записи. Для целей стимуляции может быть использовано аналогичное оборудование. Пожалуйста, проконсультируйтесь с нашим специалистом.

Патч-кламп система Narishige для инвертированного микроскопа

Данная патч-кламп система Narishige предназначена для исследования изолированных клеток в однослойных клеточных культурах, и включает в себя водяной гидравлический микроманипулятор, крепящийся с помощью монтажного адаптера на инвертированный микроскоп, а также систему перфузии, адаптированную к микроскопам Olympus или Nikon.

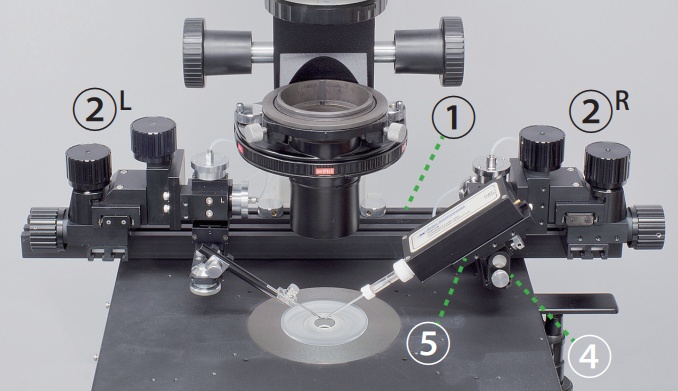

Система для патч-клампа на инвертированном микроскопе — пример установки.

№	Продукт	Описание
1.	Монтажный адаптер	Монтажный адаптер с двойными направляющими на задней площадке. *Модель адаптера зависит от модели микроскопа.
2.	MHW-3 Трехосевой водный гидравлический микроманипулятор	Водный гидравлический манипулятор с грубым приводом. Точное управление с ручкой полного вращения 50 мкм. Меньший дрейф по сравнению с масляным гидравлическим типом и отсутствие электромагнитных помех.
3.	UST-1 Цельный универсальный шарнир	Крепится к MHW-3 (переключатель с шаровым шарниром B-9) для большей стабильности предусилительной головки.
4.	AP-13-3 Держатель предусилительной головки для патч-кламп	Крепление для головного каскада усилителя к манипулятору. Выберите правильную модель в соответствии с моделью головного каскада. * Усилительное оборудование можно выбрать в каталоге на нашем сайте.

Дополнительно для поддержания постоянных условий содержания клеточной культуры можно использовать систему перфузии NAC-1O/ NAC-1N или более дешевый аналог нашего производства.

Перфузионная камера:  NAC-1O (Olympus)/ NAC-1N (Nikon)

В комплект входят зажим для пробирок CAT-1, камерная тарелка CK-1 и адаптерная пластина для CK-1; CK-1A/CK-1B.

Систему перфузии, используемую для подачи и отсоса жидкости, вы можете заказать у нас по конкурентной цене.

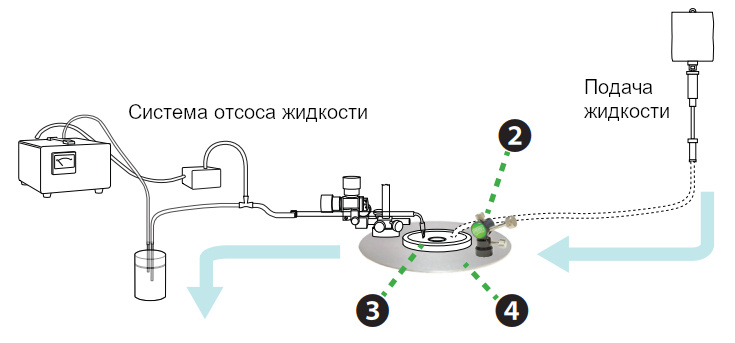

Перфузионная система — пример настройки.

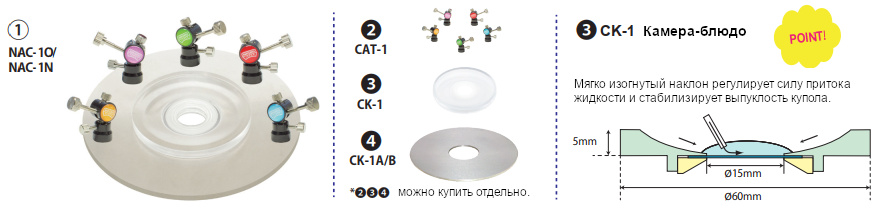

№	Продукт	Описание
1.	Комплект перфузионной камеры (для Olympus/Nikon) NAC-1O/ NAC-1N	Набор аксессуаров для перфузионной системы, включая 2, 3, 4. NAC-1O для Olympus (с CK-1A) . NAC-1N для Nikon (с CK-1B).
2.	Трубный зажим CAT-1	Для крепления используйте магнитное основание. Удерживает трубку или зонд наружным диаметром от 1 до 4 мм. Поворачивается на 360° и наклоняется вертикально до 45°. Комплект из 5 штук.
3.	Камерное блюдо CK-1	Съемная конструкция позволяет использовать имеющееся в продаже покровное стекло ø22 мм на дне, а также облегчает очистку и стерилизацию. В комплект входит 100 шт. покровных стекол.
4.	Адаптерная пластина для CK-1 (для Olympus / Nikon) CK-1A/B	Адаптерная пластина для коммутации CK-1 с центральной площадкой микроскопа (110 мм или 108 мм OD). Имеет металлическую поверхность, чтобы можно было использовать изделия на магнитном основании, такие как CAT-1.

Вы можете значительно удешевить систему, купив вместо фирменной разработки наше оборудование, изготовленное на заказ: камеры для препаратов и серийную систему аппликации растворов. Мы изготавливаем кастомные камеры уже более 5 лет на высокоточном оборудовании по предоставленным или специально подобранным чертежам.

Опционные продукты для патч-кламп систем

Narishige выпускает виброизоляционные платформы для нескольких популярных моделей микроскопов.

Модель №	Прямой микроскоп с фиксированным столиком	Диапазон движения	Размеры/вес
ITS2-Н	Nikon ECLIPSE FN1	X 22 мм, Y 22 мм Полный оборот ручки: 500 мкм Минимальная градация: 2 мкм	Ш640 мм x Д510 мм x В287 мм 43 кг
ITS2-O	Olympus BX51WI/61WI
ITS2-Z	Carl Zeiss Axio Examiner
ITS2-L	Leica DMLFS

Если вам нужно недорогое кастомизированное решение, обращайтесь к нам — мы изготовим для вас вибростол, на котором любое оборудование будет гарантированно защищено от случайных вибраций. Антивибрационные столы других производителей также можно выбрать и купить в нашем каталоге.

Монтажный адаптер Narishige (и совместимые микроскопы)

Модель №	Инвертированный микроскоп
NN-L3	Nikon Ti-E/U/S
NO-WIX-3	Olympus IX73/83
NZ-20	Carl Zeiss Axio Observer A1/D1/Z1
NL-7	Leica DMi8

Если нет вашего микроскопа в списке, обращайтесь, изготовим адаптер специально для вас.

Держатель предусилительной головки для патч-кламп

Для головок Axon (CV-203BU, CV-7B, HS-9A) и для усилителей Heka (EPC-10, EPC-800) используются держатели предусилительных головок AP-13-2 и AP-13-3. AP-13-2 совместим с микроманипулятором MHW-3(B-9) и подсоединяется к шаровому шарниру. AP-13-3 совместим с NMN-25/MHW-4/MHW-4-1/UST-1/UST-3 и подключается к блоку xing.

* При установке EPC-10/EPC-800 с AP-13-3 используйте специальную крепежную пластину, предоставленную компанией HEKA. Для приобретения других адаптеров для предусилительной головки, пожалуйста, свяжитесь с нами.

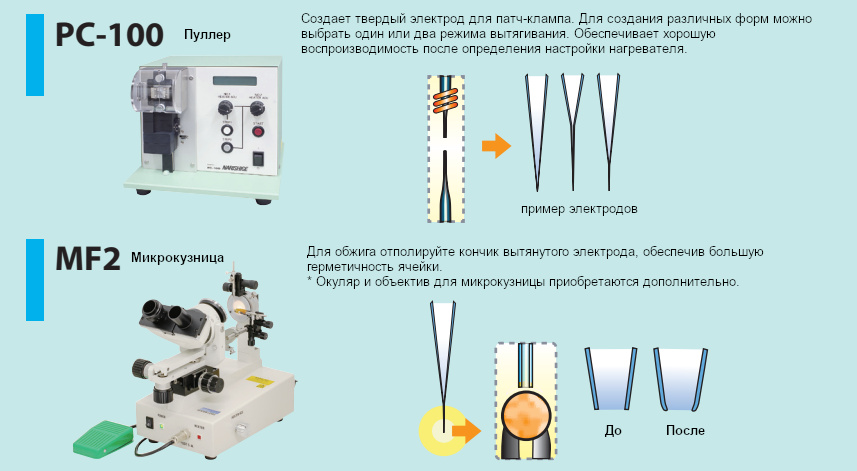

Инструмент для производства микроэлектродов для патч-клампа

Оборудование для изготовления стеклянных микропипеток других производителей смотрите в нашем каталоге в разделе "Пуллеры и микрокузницы".

Изготовленные вами микропипетки крепятся к предусилительной головке с помощью специальных держателей, конструкция которых зависит от производителя усилителя. Вы можете купить эти держатели недорого у нас.

Многие аксессуары для микроманипуляторов мы также изготавливаем сами. Пожалуйста, свяжитесь с нашим специалистом для консультации.
