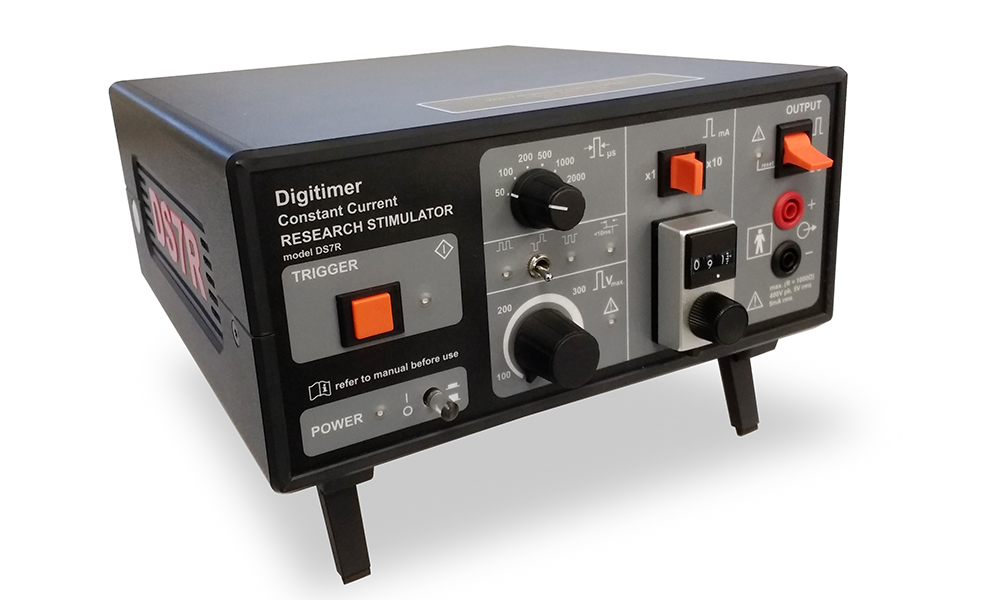

Исследовательский стимулятор постоянного тока DS7R

Особенности исследовательского стимулятора постоянного тока DS7R

• Предназначен для использования в исследованиях на людях — НЕ является медицинским прибором.
• Длительность импульсов от 50 мкс до 2 мс.
• Выход постоянного тока до 999 мА при напряжении 400 В.
• Гибкие опции триггера, совместимого с TTL, или кнопка на передней панели.
• Управление чередующейся полярностью — тумблер позволяет стимулятору работать в режиме +ve, -ve или чередующейся полярности во время стимуляции.

Digitimer DS7R подходит в качестве электрического стимулятора нервов и мышц общего назначения для периферической стимуляции в исследованиях на людях. DS7R обеспечивает импульсы высокого напряжения постоянного тока до 999 мА короткой длительности для стимуляции через кожу во время исследования электрической активности нервной и мышечной ткани. DS7R особенно рекомендуется для исследований на людях, где его высокое напряжение, высокий ток и гибкая длительность импульсов позволяют стимулировать большие группы мышц или глубокие нервы/нервные корешки.

Возможности высокого тока и гибкой длительности импульса

Исследовательский стимулятор постоянного тока Digitimer DS7R создан на основе и практически идентичен стимулятору DS7AH. Выходной ток непрерывно изменяется в двух диапазонах от 0 до 99,9 мА и от 0 до 999 мА, но в чем он отличается, так это в доступной длительности импульсов. Для DS7AH максимально допустимая длительность импульса составляет 200 мкс, в то время как DS7R допускает импульсы длительностью до 2 мс*. Поскольку такая большая гибкость требуется только в исследованиях на людях, DS7R не имеет медицинского одобрения и продается только для использования в исследованиях на людях или животных.

Безопасно для использования в исследованиях на людях

В результате ослабления ограничений на длительность импульса, максимальная энергия импульса, которую может выдать DS7R, немного увеличилась. Хотя это выводит его за рамки ограничения в 50 мДж, установленного международным стандартом для стимуляторов вызванных потенциалов (EN60601-2-40), он находится в пределах ограничения в 300 мДж, применяемого к электростимуляторам для терапевтического использования на людях (EN60601-2-10).

Как и DS7A и DS7AH, DS7R включает режим переменной полярности для предотвращения поляризации места стимуляции и потенциально вредных электролитических эффектов при длительных периодах стимуляции.

DS7R может запускаться внешним устройством, таким как новый генератор серии/задержки DG2A. Для исследований на людях, требующих большей гибкости в отношении параметров стимула и/или внешнего управления, пожалуйста, рассмотрите новый двухфазный высоковольтный стимулятор постоянного тока Digitimer DS8R.

* Фактически достижимый ток зависит от установленной амплитуды тока, частоты стимуляции и импеданса нагрузки/доступного напряжения.

Технические характеристики исследовательского стимулятора постоянного тока DS7R

Выходной сигнал стимула

ТОК выбирается с помощью 10-позиционного циферблата и переключателя x1/x10.

Показания циферблата от 00,0 до 99,9 дают от 0 до 100 мА (99,9 мА) для настройки x1 и от 0 до 1000 мА (999 мА) для настройки x10.

ДЛИТЕЛЬНОСТЬ ИМПУЛЬСА 50, 100, 200, 500, 1000, 2000 микросекунд (мкс)

ПОЛЯРНОСТЬ ИМПУЛЬСОВ Трехпозиционный тумблер выбирает нормальный/реверсивный/альтернативный режим.

КОМПЛИАНС Непрерывно изменяется от 100 В до 400 В.

ВКЛ/ВЫКЛ Вкл. наверх, Выкл. отключает выход и размыкает клеммы.

ПОДКЛЮЧЕНИЯ 4 мм закрытые гнезда (красное и черное) на 3/4" центрах. Красное гнездо является положительным по отношению к черному гнезду.

Триггер

Максимальная частота срабатывания составляет 1 000 импульсов в секунду (1 кГц).

ВХОД Электрический через гнездо BNC на задней панели:

Триггеры: Логический сигнал (от +3 до 15 В) +ve фронт, TTL совместимый (-ve фронт по заводскому изменению). Минимальная длительность импульса составляет 5 мкс.

Передняя панель: Кнопка.

Задняя панель: 3,5-мм моногнездо для ножного переключателя с замыканием контактов (замыкание контактов).

ВЫХОД Задняя панель: BNC, положительный импульс TTL, ширина 1 мс (950 ±50 мкс) (на заводе может быть настроен на отрицательный импульс).

Индикаторы

• Светодиод TRIGGER — янтарный, мигает при каждом полученном триггере.
• Светодиод POLARITY — зеленый, два светодиода указывают на полярность следующего выходного импульса.
• Светодиод TOO-FAST — янтарный, горит, когда частота срабатывания превышает 100 Гц в режиме чередующейся полярности. В результате выходной сигнал отключается и возникает состояние FAULT (см. ниже).
• Светодиод OUT OF COMPLIANCE — янтарный, горит, когда выбранный ток не подается.
• Светодиод "НЕИСПРАВНОСТЬ" — янтарный, загорается при (i) внутреннем превышении тока (ii) превышении тока на объекте или (iii) триггер срабатывает с частотой "Слишком быстро" в режиме переменной полярности. Устройство фиксируется в этом состоянии до тех пор, пока не будет сброшено переключателем «Вкл./Выкл.» в положение OFF (Выкл.).
• Светодиод включения питания — зеленый, горит при включении питания.

Размеры

Размер: 255 x 100 x 225 мм (Г x В x Ш).

270 x 110 x 225 мм (Г x В x Ш) — с учетом элементов управления и ножек.

Вес: 2,1 кг (приблизительно).

Другое

Питание: 100 - 120 В или 200 - 240 В @ 47-63 Гц. Мощность: <30 ВА.

Материал корпуса: UL94 V-0 Flame Retardant. Винт корпуса: 2,5 мм, совместимый с шестигранным ключом/ключом Аллена.

Аксессуары для исследовательского стимулятора постоянного тока DS7R

В комплекте:

• Сетевой (силовой) провод
• Руководство оператора

Рекомендуемые:

• D185-HB4 Выходной удлинительный кабель
• D185-OC1 Выходные соединительные штекеры
• DG2A Генератор серии/задержки
• DS7A-HS1 Ручной выключатель для дистанционного управления
