Считыватель нанопор Nanopore Reader

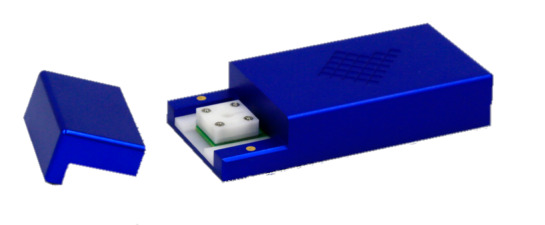

Новый Nanopore Reader (eNPR) — это компактное и портативное считывающее устройство с миниатюрной проточной кюветой для сверхнизкошумной регистрации твердотельных нанопор и биологических пор.

Почему стоит выбрать eNPR?

1. миниатюрность — портативные приборы заменяют громоздкие установки;
2. готовность к использованию — без инструментов, просто вставьте проточную кювету в прибор;
3. высокое качество характеристик — измерения с низким уровнем шума;
4. доступность — технологии Elements доступны для всех!

Нанопоровый ридер — прибор 2 в 1: для измерения нанопор в твердом теле и биологических пор в липидных бислойных мембранах.

Один и тот же прибор, но используются разные проточные кюветы.

Нанопоровый ридер: твердотельные нанопоры

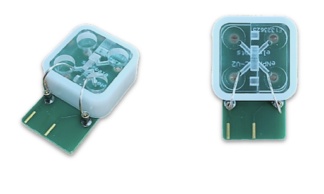

Проточная кювета для твердотельных нанопор

• Нанопоровый чип 5*5 мм, закрепленный уплотнительным кольцом.
• Малый объем (мин. 10 мкл — макс. 60 мкл).
• Быстрая замена нанопорового чипа.
• Отсутствие инструментов для сборки проточной кюветы.
• Электродные провода Ag диаметром 0,5 мм.
• Загрузка нескольких проточных кювет для серии экспериментов.

 Нанопоровый ридер: Биологические поры

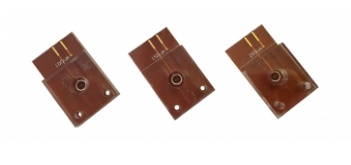

Чипы BLM предназначены для биологических пор.

Изготовленные из слоя полиимида толщиной 12,5 мкм, они содержат микроотверстия для формирования BLM, доступные в трех различных размерах (100 мкм, 150 мкм, 200 мкм).

BLMchip обеспечивает легкий доступ к буферному раствору в обеих камерах (60 мкл снизу и 60 мкл сверху) путем пипетирования.

Ag/AgCl электроды встроены в чип и готовы к подключению к eNPR.

Технические характеристики Nanopore Reader

Шум открытого входа (RMS) (диапазон напряжения ±700 мВ) : 70 фА rms @ 1 кГц - 244 фА rms @ 10 кГц - 2,29 пА rms @ 100 кГц.

Шум открытого входа (RMS) (диапазон напряжения ±2000мВ) : 100 фА rms @ 1kHz - 415 фА rms @ 10 kHz - 3,51 пА rms @ 100 kHz.

Диапазоны тока: ±200 пА (коэффициент усиления 2,25GΩ), ±2 нА (коэффициент усиления 225MΩ), ±20 нА (коэффициент усиления 22,5MΩ), ±200 нА (коэффициент усиления 2,25MΩ).

Диапазоны удержания напряжения: ±700 мВ (сверхнизкий уровень шума); ±2000 мВ (низкий уровень шума).

Параметрические протоколы напряжения.

Максимальная частота дискретизации: 200 кспс.

Выбираемая передискретизация x4 (максимальная конечная частота дискретизации 800 кспс).

Доступная полоса пропускания от 62,5 Гц до 100 кГц.

Автоматическая тонкая компенсация смещения напряжения электродов.

Непрерывная оценка емкости и сопротивления.

Питание от USB.

Размер и вес: 101 x 44 x 18 мм, 140 г.

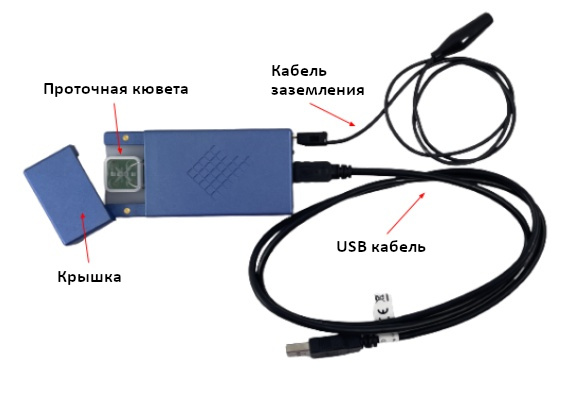

Схема подключения Nanopore Reader.

Nanopore Reader (eNPR) — универсальная платформа, подходящая для различных применений

Устройство может быть использовано для таких экспериментальных применений, как резистивные импульсы, обнаружение одиночных молекул и транслокация ДНК.

В сочетании со специальным наносенсором Nanopore Reader подходит для мониторинга качества воды, анализа загрязнения окружающей среды, сельскохозяйственных тестов и обнаружения маркеров заболеваний.
