 Система аппликации pаствоpов Bio_4_p

Этот товар есть на складе!
Вы можете ознакомиться с характеристиками и купить товар "Система аппликации pаствоpов" по выгодной цене, которую следует уточнить, сделав запрос.

О том, что такое аппликационные системы читайте здесь.

Основные характеристики наших аппликационных систем:

  • в основу контроллера положено программирование микроконтроллера на основе Arduino, что делает систему масштабируемой и дает возможность реализации задач конкретного пользователя. Так в базовой версии наши аппликационные системы способны управлять 64 клапанами. Вариантами расширения возможностей системы является контроль скорости протока через трубочки с помощью управляемых шаговых двигателей, толкающих поршни шприцов и пр. Частой проблемой экспериментаторов, работающих с микроперфузией, является забивание какой-либо из трубочек, что выглядит, как падение амплитуды ответа. Если мы управляем скоростью протока через трубочки, то в таком случае происходит увеличение сопротивления поршню, что приводит к увеличению его давления и компенсации скорости протока;
  • модульность конструкции. Базовым модулем для построения нашей аппликационной системы является 4 клапанная конструкция (контроллер+блок клапанов). Если Вам нужно больше каналов, Вы просто подключаете дополнительный блок – без каких-либо проблем совместимости и необходимости перепрограммирования системы;
  • одна 8 канальная система, ввиду модульности ее конструкции может быть разделена на 2 независимых 4-канальных без потери функциональности;
  • возможность управлять системой с помощью ЦАП, TTL из любой программы оцифровки или управления экспериментом или через USB с помощью входящей в комплект поставки программы Perfusion;
  • мы здесь, чтобы помочь и готовы расширять систему при наличии индивидуальных задач;
  • немаловажной является цена системы - она доступна для большинства пользователей.

Перфузионная система bio_4_p

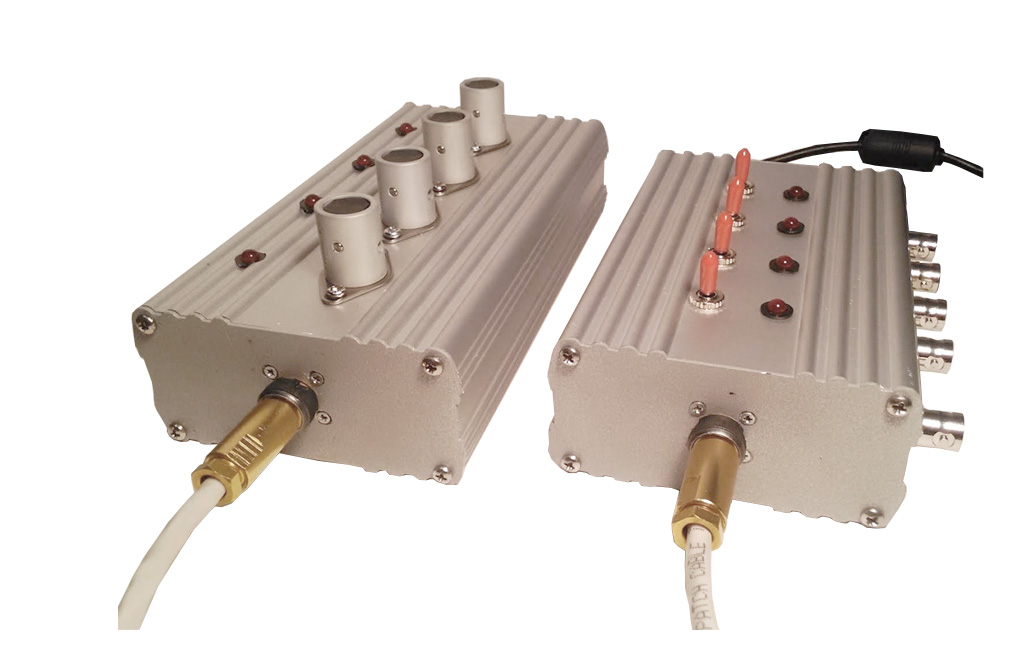

Данная перфузионная система (см. фото товара) является нашей последней разработкой. Она обеспечивает автоматизацию перекрывания потока жидкости, протекающей через силиконовые трубки. Устройство состоит из блока управления, исполнительного блока клапанов и кабелей питания-управления.

Характеристики системы:

  • 4 исполнительных клапана;
  • время закрывания/открывания около 20 мсек;
  • максимально допустимое напряжение на входе аналогового управления - 5 В;
  • уровни напряжения на входах цифрового управления должны соответствовать уровням TTL логики (0..+0.4В клапан закрыт, +2.7...+5В клапан открыт);
  • напряжение питания 12 ± 2В постоянного тока (от внешнего блока питания, поставляемого в комплекте);
  • прибор готов к работе через 3-4 секунды после включения;
  • для снижения уровня электрических наводок рекомендуется заземлять корпус прибора;
  • максимальная потребляемая мощность 20 Вт.

 Исполнительный блок клапанов

  Четыре электромагнитных зажимных клапана на передней панели имеют пазы для размещения 2-2.5 мм силиконовой трубки. В выключенном состоянии клапаны закрыты т.е. сжимают трубки и перекрывают поток жидкости. Рекомендуем использовать именно мягкие силиконовые, а не полиэтиленовые трубки, чтобы усилия пружины клапана хватало для полного сжатия просвета трубки. Трубочки, проходящие через клапаны объединяются в 4 канальный манифольд, объединяющий переключаемые потоки в одну трубку. Выходная трубка диаметром 0.8-1 мм также зажимается в манифольд и может быть из стекла, пластика или металла. Каждый клапан имеет светодиодный индикатор, который загорается, когда соответствующий ему клапан открыт. Корпуса блоков прибора, а также соединяющий их кабель экранированы, чтобы не создавать наводки в электрофизиологических экспериментах. Тем не менее, рекомендуем заземлять систему во избежание появления электрических наводок при срабатывании клапанов.

Пульт управления

Пульт управления соединяется с исполнительным блоком клапанов единственным экранированным кабелем длиной 1 м. В электрофизиологических экспериментах пульт управления обычно выносится за пределы камеры Фарадея.
Пульт предусматривает ручное и автоматическое управление клапанами.

Режимы работы

Переключение режимов работы осуществляется четырьмя трехпозиционными тумблерами:

  • Среднее положение - клапан выключен (закрыт).
  • Верхнее положение - клапан открыт вручную.
  • Нижнее положение - клапан управляется автоматически внешними командами.

Автоматическое управление осуществляется по цифровым линиям – TTL сигналом или уровнем внешнего аналогового сигнала. Состояние каждого клапана индицируется светодиодом. Для этого на верхней панели пульта управления имеется пять BNC входов:

  • Группа из четырех TTL входов, соответствующих четырем клапанам;
  • Отдельный вход для управления клапанами уровнями напряжения.

Для TTL входов напряжение 0..+0.4В соответствует закрытому состоянию, а +2.7...+5В - открытому. Уровни управления клапанами через аналоговый вход (0 - 400 мВ) - 100 мВ на клапан.

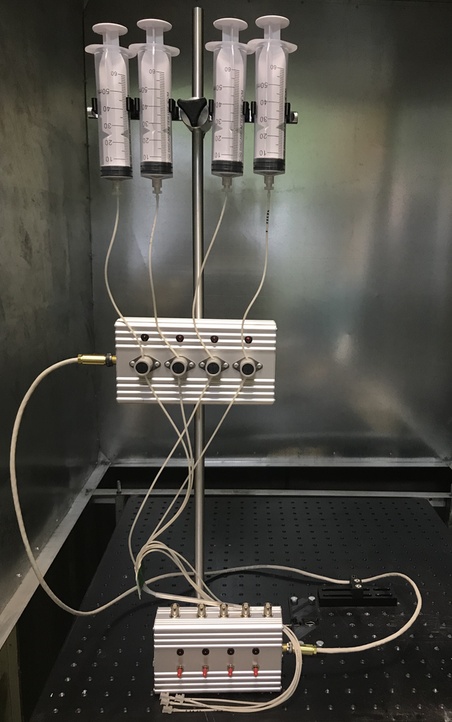

Комплект поставки:

  • исполнительный блок, блок управления и кабели;
  • подставка для крепления блока управления, блока клапанов и держателей шприца - 2 шт. по 35 см - с возможностью стыковки в единый штырь 70см; опционно штанга может быть закреплена на магнитной подставке;
  • блок держателей для шприцев 60мл с опционными вкладышами для шприцев 25, 10, 5 или 2 мл;
  • шприцы 60 мл - 4 шт (опционно 25, 10, 5 или 2 мл) с переходниками для крепления на них силиконовой трубки;
  • шабор трубок силиконовых tygon 2,5 м (внешний диаметр 3б2 мм) для четырехканальной системы;
  • манифольд для 1 мм стеклянных тpубок.

Технические характеристики перфузионной системы Bio_4_p (*)

  • Количество исполнительных клапанов - 4.
  • Время открывания/закрывания клапана около 20 мСек
  • Максимальное допустимое напряжение на входе аналогового управления – 5 В.
  • Уровни напряжения на входах цифрового управления должны соответствовать уровням TTL логики (0..+0.4В клапан закрыт, +2.7...+5В клапан открыт).
  • Уровни управления клапанами через аналоговый вход (0 - 400 мВ) - 100 мВ на клапан.
  • Напряжение питания 12 ± 2В постоянного тока (от внешнего блока питания, поставляемого в комплекте).
  • Прибор готов к работе через 3-4 секунды после включения.
  • Для снижения уровня электрических наводок рекомендуется заземлять корпус прибора.
  • Максимальная потребляемая мощность 20 Вт

Управление по уровню внешнего сигнала:



Допустимые отклонения сигнала управления

Состояние клапанов

0 мВ

0-20 мВ

Все закрыты

100 мВ

80-120 мВ

Открыт 1-й

200 мВ

180-240 мВ

Открыт 2-й

300 мВ

280-320 мВ

Открыт 3-й

400 мВ

380-420 мВ

Открыт 4-й

Не превышайте напряжение 5В на входах управления, это может повредить электронную схему прибора !

(*) НПФ «Биотехнологии» постоянно улучшает характеристики изготавливаемых приборов, поэтому в них могут вноситься изменения без предварительного уведомления.
