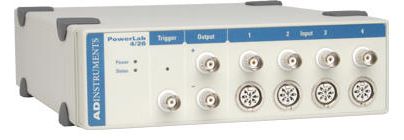

Четырехканальная система сбора данных ML846 PowerLab 4/26 – старшая модель основного лабораторного оборудования для проведения практикумов у студентов медиков и биологов по программам LabChart и LabTutor. Данный прибор также может использоваться как бюджетное решение для вашей лаборатории. Аппарат исключительно удобен для применения в образовательном процессе при проведении практических занятий в области физиологии человека и животных, фармакологии, нейрофизиологии, биологии, зоологии, биохимии и биологической инженерии. Система совместима со всеми датчиками и адаптерами сигналов от ADInstruments, а также с некоторыми сторонними разработками. Всего имеется 4 порта для подключения датчиков.
Особенности оборудования:
- Частота сбора данных до 100 000 раз в сек.
- 4 аналоговых входных канала (BNC и Pod-порты)
- Независимая регулировка чувствительности для каждого канала
- Аналоговый выход для стимуляции или генерации импульсов
- Вход для внешнего запуска сбора данных
- Разрешение по амплитуде – 16 бит
- Широкий набор фильтров низких частот
- I2C-разъем на задней панели для подключения любого адаптера сигналов (signal conditioner) от ADInstruments.
- USB интерфейс для подключения к компьютеру под управлением Windows или MacOS
Те исследователи, которые не используют много датчиков, могут предпочесть более дешевое решение - PowerLab 2/26. Эта система сбора данных имеет всего 2 аналоговых порта для подключения датчиков.
Программное обеспечение в комплекте с прибором – LabChart, поддерживающее все типы датчиков ADInstruments и обладающее широкими возможностями для сбора и анализа данных.
Типы подключаемых адаптеров сигналов:
- Кровяное давление, сила, смещение
- Биоусилители ЭКГ, ЭМГ, ЭЭГ на человеке или животных
- Внеклеточные усилители
- Усилители кожно-гальванической реакции
- Термодатчики
- Пульс-оксиметры
- Термопары, термисторы
- Измерители параметров дыхания
- Измерители pH, люминесценции, растворенного кислорода в крови
- Измерители проводимости
- Электростимуляторы
Технические характеристики системы сбора данных ML846 PowerLab 4/26
Аналоговые входы
4 DIN и BNC входа
Конфигурация входов: DIN – монополярные или дифференциальные, BNC - монополярные
Усиление и разрешение по амплитуде:
±10 В 312 мкВ
±5 В 156 мкВ
±2 В 62.5 мкВ
±1 В 31.3 мкВ
±500 мВ 15.6 мкВ
±200 мВ 6.25 мкВ
±100 мВ 3.13 мкВ
±50 мВ 1.56 мкВ
± 20 мВ 0.625 мкВ
Максимальное напряжение на входе ±15 В
Входное сопротивление (импеданс): 1 МОм, 150 пФ
Максимальная полоса пропускания: 25 кГц
Синфазное подавление в дифференциальном режиме: > 105 дБ для КУ 100
Подавление межканального прохождения > 90 дБ
Соотношение сигнал-шум: > 100 l< (10В диапазон)
Погрешность измерения < 0.2%
Максимальная нелинейность: 0.1%
Фильтры НЧ: 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 Гц и сглаживающий
Подавление наводки питания
Pod-коннекторы (8 штырьков DIN)
Особенности: сочетают контакты питания, I2C, монополярный и дифференциальный входы.
Поддержка «умных» датчиков
Выход питания: ±5 В (регулируемый)
Максимальный ток 50 мА на каждый Pod коннектор
Коммуникация: 2-жильный I2C
Вход сигналов: положительные, отрицательные и возвратный
Оцифровка
Собственное АЦП для каждого канала
Разрешение 24 бита
Линейность ± 0.0006% FSR (INL)
Частота оцифровки от 100 000 КГц до 1 измерения за 10 минут
Выходной усилитель
2 комплементарных выхода
Разрешение 16 бит
Максимальный выходной ток до 20 мА
Точность < 0.2%
Погрешность линейности: ±0.5 LSB (INL) (типично) ± 0.5 LSB (DNL) (типично)
Напряжение: ±10 В, ±5 В, ±2 В, ±1 В, ±500 мВ, ±200 мВ
Фронт нарастания до 2.3 В/мкс
Время установки: (КУ=1, 10В ступенька): 5 мкс
Выходное сопротивление 0.001 Ом
Внешний запуск
По TTL-уровню или по замыканию (устанавливается программно)
Порог срабатывания 2В
Гистерезис 0.6 В типично
Наибольшая перегрузка ±12 В
Минимальное время события 3 мкс
Порты расширения
I2C порт: питание и шина данных. Широкий набор подключаемых модулей, аналогичных подключаемым с передней панели.
Скорость передачи данных до 10 кбит/с
Микропроцессор и коммуникации
CPU: Digital Signal Processor – Freescale DSP56858
RAM: 4 Mbit SRAM
ROM: 1 Mbit Flash ROM
Передача данных: Hi-speed USB 2.0 (до 480 Мбит/с) совместимо с USB 1.1.
Размеры 200 мм × 65 мм × 250 мм
Вес 1.8 кг
Питание: 95–264 В, 47–63 Гц, мощность 25 ВА
Рабочая температура: 5–35 °C, влажность 0–90% (без конденсации)
