901D: Высокоскоростное видеоизмерение длины саркомеров

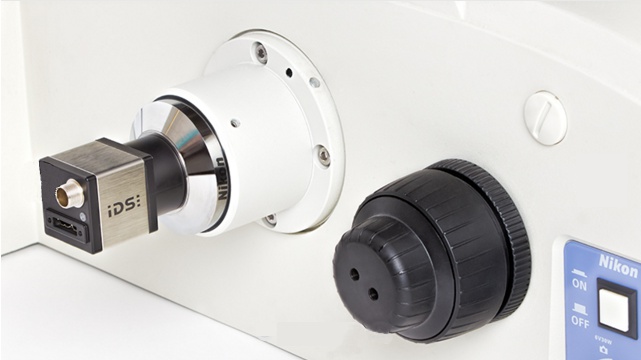

Система High-Speed Video Sarcomere Length (HVSL) обеспечивает высокоскоростное и точное измерение длины саркомеров по видеоизображению в реальном времени. Система 901D HVSL использует камеру высокого разрешения с интерфейсом USB 3.0 для получения полнокадровых изображений (1280х1024) со скоростью до 300 кадров в секунду.  Эта частота кадров увеличивается до 3 000 кадров в секунду при уменьшении окна камеры до 16 пиксельных линий.

Программное обеспечение Aurora Scientific позволяет динамически отслеживать длину саркомера в пределах изображения, что гарантирует, что при движении и сокращении ткани для расчета всегда будут использоваться одни и те же саркомеры. Захват изображения и данные о длине саркомеров могут контролироваться программным обеспечением 600A Digital Controller, которое работает под управлением операционной системы Linux в режиме реального времени.

Уникальные функции записи и воспроизведения обеспечивают высокоскоростную потоковую передачу данных на диск и позволяют вычислять длину саркомеров из файлов изображений. Функция анализа графически отображает длину и скорость саркомеров с течением времени.

Программное обеспечение включает функцию Scope, которая обеспечивает прокрутку данных, отображающих длину саркомеров с течением времени. Исследователи могут точно и легко записать до 2 часов данных о длине саркомера. Дисплей Scope позволяет делать стоп-кадры в любое время.  Помимо прокрутки истории саркомеров, Scope также обеспечивает регистрацию данных SL на диск со скоростью до 1 000 образцов в секунду.

Программа включает два вычислительно точных и быстрых метода расчета длины: автокорреляционная функция (ACF)/синусоидальная подгонка и быстрое преобразование Фурье (FFT)/подгонка кривой.

Включенные компоненты:

• 901-CAM: Камера HVSL
• 911A: Программное обеспечение HVSL
• 901-CAL: Калибровочный слайд для микроскопа 900B/901B
• Кабель USB 3.0

Особенности системы 901D:

• высокая производительность при высоком разрешении, 300 кадров в секунду при разрешении 1280х1024 пикселей;
• динамическое отслеживание области интереса — сохраняет одни и те же саркомеры в области интереса при движении и сокращении ткани;
• точное вычисление длины саркомеров даже при небольших участках образца и плохом качестве изображения;
• измерение длины саркомеров в режиме реального времени с цифровой видеокамеры;
• простая калибровка двух оптических увеличений с помощью двух различных методов: Поле зрения или Калиброванная длина;
• полный комплект поставки включает — программное обеспечение HVSL, CMOS-камеру, все необходимые кабели, калибровочный слайд.  Установите программное обеспечение на ПК 600A или приобретите отдельный ПК.
• Функции записи и воспроизведения позволяют осуществлять потоковую передачу на диск с полной скоростью камеры (до 3 000 кадров в секунду) и вычислять длину саркомеры из файлов изображений;
• функция Scope обеспечивает отображение данных в реальном времени с прокруткой, сохраняет до 2 часов данных о длине саркомера, может также регистрировать данные на диске со скоростью до 1000 образцов в секунду;
• управление SL, захват изображений и вывод данных SL может осуществляться с помощью цифрового контроллера 600A;
• два вычислительно точных и чрезвычайно быстрых метода расчета длины: автокорреляционная функция (ACF)/синусоидальная подгонка и быстрое преобразование Фурье (FFT)/подгонка по кривой.

Варианты системы:

901D-SA: автономная высокоскоростная система для определения длины саркомеров по видеосигналу

Автономная высокоскоростная видеосистема для измерения длины саркомеров, включающая ПК с ОС Linux, высокоскоростную камеру, программное обеспечение и все кабели.

Спецификации программного обеспечения

Операционная система: Linux

Функции изображения: Яркость, контрастность, область интереса (ROI), смещение, масштаб

Отображение ROI: Ширина против высоты (считывание в пикселях или микронах)

Вращение дисплея: Поверните дисплей для совмещения изображения программного обеспечения с изображением микроскопа

Функция ROI камеры: Оконная камера для увеличения частоты кадров (см. раздел "Частота кадров" ниже)

Калибровка: Поле зрения (FOV) или калибровочная длина

Алгоритм расчета SL: Автокорреляционная функция/синус-фит, быстрое преобразование Фурье/фит кривой

Алгоритм расчета длины ткани: Анализ изображений измеряет расстояние между зондами

Функция Scope: Прокручивающийся в реальном времени дисплей SL и длины ткани

Функция записи: Сохраняет SL, длину ткани, изображения или все изображения на диск с текущей частотой кадров

Функция воспроизведения: Воспроизведение сохраненных файлов изображений, расчет SL, создание фильмов в формате AVI

Анализ: Графики зависимости длины и скорости саркомер от времени

Технические характеристики камеры

Тип: CMOS моно

Разрешение [пиксели]: 1280 x 1024

Размер пикселя [км]: 4.8 x 4.8

Оптический формат [в]: 1/3

Частота кадров [кадров/сек]: (1280 x 1024): 310; (1280 x 8): 3,000

Крепление объектива: C-Mount, формат 1/2"

Передача выходных данных: USB 3.0

Питание: USB-подключение

Потребляемая мощность [Вт]: 1.3 — 2.0

Вес [г]: 52

Размеры [мм]: 29Д x 29Ш x 29В
