Новые многоканальные системы волоконной фотометрии RWD R811/R821

На смену системам оптоволоконной фотометрии RWD R810 и R820 приходят обновленные и улучшенные системы RWD R811/R821. На первый взгляд, улучшения в системах незначительные, но они позволяют получать более релевантные данные. Давайте рассмотрим новые приборы в деталях.

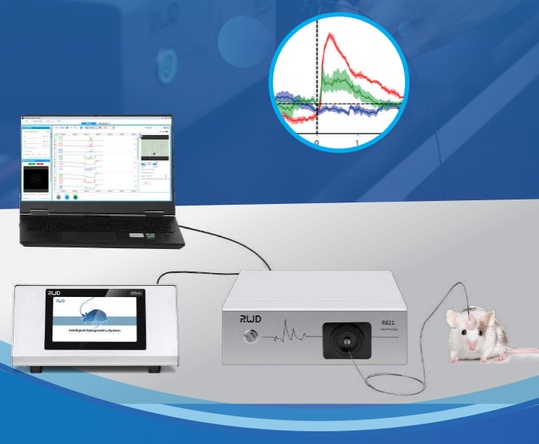

Система волоконной фотометрии RWD R811/R821 регистрирует изменения интенсивности флуоресценции нейронов в определенной области мозга, отражая активность популяции нейронов. При изучении нейронных цепей система волоконной фотометрии может осуществлять долгосрочный стабильный мониторинг нейронов свободно движущихся животных и исследовать корреляцию между нейронной активностью и поведением животных.

Многоканальная система волоконной фотометрии RWD имеет различные длины волн возбуждающего света, 410 нм, 470 нм или 560 нм, из которых 410 используется для получения опорного сигнала и устранения шума. Система может регистрировать сигнал зеленого флуоресцентного индикатора, такого как GCaMP и dLight или нейротрансмиттерного зонда, и красного флуоресцентного индикатора, такого как RCaMP, jrGECO1a или нейротрансмиттерного зонда. Система также поддерживает ввод света 635 нм для приложений оптогенетики и регистрации сигнала в одном месте.

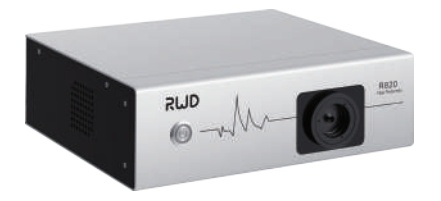

Система обладает легким весом, а интерфейс фокусировки оптического волокна поддерживает оптические волокна различных размеров.

Оснащена портом для подключения оптогенетики.

Аппаратные функции RWD R811/R821

Поддерживает до 9 каналов, обеспечивая высокую пропускную способность и одновременное обнаружение нескольких нижележащих и вышележащих участков мозга; оптическое волокно с низкой флуоресценцией позволяет эффективно снижать помехи от фоновой флуоресценции.

Двойные высокочувствительные детекторы с зеленой флуоресценцией и красной флуоресценцией, поступающей в соответствующий детектор; независимое и последовательное обнаружение позволяет избежать интерференции возбуждения флуоресценции, получая более точный сигнал.

Стабильный светодиодный источник света и 3 типа источников возбуждающего света позволяют свободно комбинировать режимы и поддерживать возбуждение опорного сигнала, зеленой флуоресценции и красной флуоресценции.

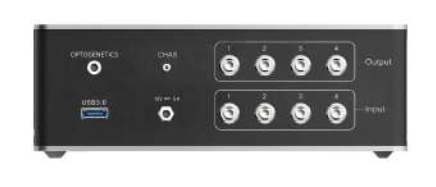

4 входных порта, поддержка различных внешних сигналов TTL для запуска и маркировки; 4 выходных порта, поддержка вывода сигналов TTL для запуска внешнего оборудования; настройка выходных параметров для удовлетворения потребностей управления замкнутым циклом.

Функции программного обеспечения RWD R811/R821

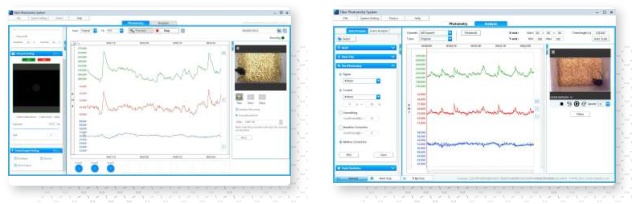

Профессиональное программное обеспечение для сбора и анализа

Профессиональное программное обеспечение для сбора и анализа позволяет стабильно получать данные и легко их обрабатывать. Анализ данных включает обрезку данных, коррекцию обесцвечивания, сглаживание, коррекцию движения, тепловую карту событий, статистику пиков, площадь под кривой и тепловую карту траектории поведения.

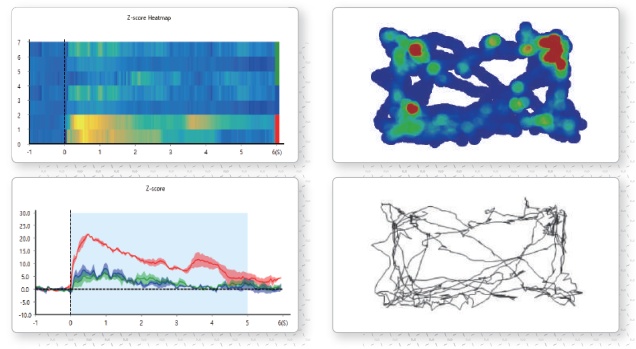

Быстрая генерация тепловой карты

Генерация тепловой карты пери-события одним щелчком мыши. Поддерживает сравнение групп данных. Свободный выбор и обработка интересующих событий, а также гибкое добавление или удаление событий. Результаты можно легко сохранить и экспортировать в DetaF/F, Z-score, Peri-event, статистику пиков и AUC. Информацию на изображении можно свободно редактировать, сохраняя изображение в редактируемом формате SVG.

Особенности многоканальной системы волоконной фотометрии RWD R811/R821

• три вида источников возбуждающего света, то есть 410 нм, 470 нм и 560 нм, соответственно используются для возбуждения эталонной, зеленой флуоресценции и красной флуоресценции;
• поддержка до 9 каналов, подходит для одновременного эксперимента с несколькими животными или несколькими участками мозга;
• двойные высокочувствительные детекторы позволяют проводить независимое и последовательное обнаружение, чтобы избежать интерференции возбуждения флуоресценции и обнаружения, получая более точный сигнал;
• профессиональное программное обеспечение для сбора и анализа данных, гибкое и простое в эксплуатации, с доступными функциями обработки данных. Не требуется программирование в Matlab;
• поддержка нескольких режимов сбора данных, включая непрерывный сбор, интервальный сбор, сбор по срабатыванию, сбор с задержкой и сбор по времени;
• отображение в реальном времени DeltaF/F для проверки масштаба изменения сигнала во время сбора данных;
• индивидуальная настройка параметров выходного сигнала, легко запускается и управляется внешним возбуждающим оборудованием для достижения замкнутого цикла управления возбуждением и записью;
• совместимость с оптогенетикой для записи и стимуляции в одном и том же месте.

Технические характеристики многоканальной системы волоконной фотометрии RWD R811/R821

Длина волны возбуждающего света:

• R811 - 410нм, 470нм
• R821 - 410нм, 470нм, 560нм

Мощность: мин. 0 мкВт, макс. > 100 мкВт, регулируется с точностью до 0,1 мкВт

Количество каналов: 9

Частота кадров флуоресцентной выборки: максимум 250 кадров в секунду

Интерфейс цифрового сигнала: 4 входа, 4 выхода

Выход сигнала: выходная частота 0-500 Гц, регулируемая ширина и длительность выходного импульса

Маркировка: ручная маркировка (10), автоматическая маркировка (4), маркировка ROI (9)

Поведенческая камера: 1920*1080 (30 кадров в секунду), 1280*720 (60 кадров в секунду), возможность переключения между несколькими частотами кадров и разрешениями

Стандартная конфигурация RWD R811/R821

• 1 основное устройство волоконной фотометрии, включает в себя: хост, кабель питания, 3 кабеля USB, интерфейс расширения USB, диск U с программным обеспечением;
• 1 компьютер, включает предустановленное программное обеспечение, I5-10500H/16G/ 500G/WIN10(1920*1080);
• 1 оптическое волокно: волоконно-оптические патч-корды с низкой автофлуоресценцией 200мкм/ 0.37NA/2м, диаметр 1,25 мм или 2,5 мм;
• 1 втулки волоконно-оптических канюль: черные керамические втулки диаметром 1,25 или 2,5 мм;
• 1 поведенческая камера: запись видео поведения животных и идентификация следов животных, USB3.0, 3M;
• 1 кронштейн для камеры поведения: регулируемый диапазон высоты 0,8-1,5 м, угол вращения 360°;
• 1 Устройство для фотообесцвечивания: FC/PC Patch Cord photobleaching machine (R810-1);
• 1 U диск: Программный ключ (не для функции анализа).

Дополнительные аксессуары для RWD R811/R821

Волоконно-оптическая канюля, разветвленный волоконно-оптический патч-корд, измеритель мощности лазера, керамический держатель ферулы и др.
