Стереотаксические инструменты для in-vivo записи/имаджинга

№

Инструмент

Описание

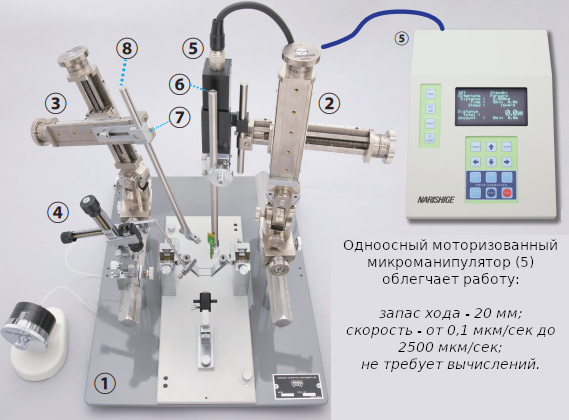

1.

SR-9M-HT

Стереотаксический инструмент

(для хронических экспериментов на мышах)

Система камер для фиксации головы позволяет разместить образец в стереотаксическом положении без использования трехточечной фиксации.

2.

SMM-200

Стереотаксический микроманипулятор

Используется для удержания электрода для записи. Наклоняется одновременно в направлении AP/ML для гибкой настройки.

3.

SMM-100

Стереотаксический микроманипулятор

Используется для удержания электрода для записи. Наклоняется в направлении AP или ML по выбору.

4.

SM-25C

Стереотаксический микроманипулятор

(Тонкий тип, одноосевой, масляная гидравлическая система)

Тонкий корпус идеально подходит для ограниченного пространства при размещении оптической приставки или электрода.

5.

MDS-1

Стереотаксический микроманипулятор

Одноосевой моторизованный

Моторизованный микроманипулятор помогает точно двигаться к цели, вводя непосредственно скорость или расстояние и время, что невозможно при ручном управлении.

6.

SMM-HB

Держатель для нейронных зондов

Удерживает зонды шириной: 2,5 - 5 мм, толщиной: 2 мм или менее, и длиной: 12 мм или более.

Совместимость с Neuro Nexus: Q4, A16 и A32

7.

SMM-A

Приставка

Крепится к оси X SMM-100/200 для позиционирования под крутым углом, чтобы держать наконечник держателя в пределах средней линии

8.

SMM-HE

Многоразовый держатель

Удерживает оптическое волокно, канюлю или тонкий электрод шириной: 0,2 - 4 мм.

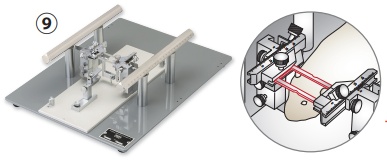

9.

SR-10R-HT

Стереотаксический инструмент

(для хронических экспериментов на крысах)

SR-10R-HT - это обычный стреотаксический прибор с дополнительным камерным устройством для фиксации головы. Преимуществом системы является то, что при выполнении задания трехточечный фиксирующий блок может быть снят, чтобы обеспечить крысе свободное пространство. Вся позиция регулируется для перемещения вперед, чтобы не допустить попадания стержней AP в поле зрения крысы.

Модель

Продукт

Описание

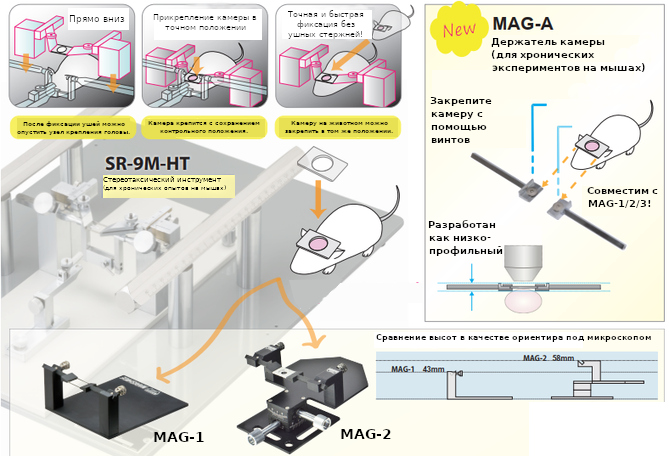

SR-9M-HT

Стереотаксический инструмент

(для хронических экспериментов на мышах)

Единственная в своем роде стереотаксическая установка для изучения задач слухового/визуального поведения и вознаграждения;

После того как каркас камеры прикреплен к голове грызуна, животное можно многократно помещать обратно на прибор без стереотаксического позиционирования. Оно будет освобождено от ушных стержней и держателя для рта/носа, чтобы вокруг головы было достаточно места.

SR-10R-HT

Стереотаксический инструмент (для хронических экспериментов на крысах)

MDS-1

Одноосевой моторизованный стереотаксический микроманипулятор

Дополнительный моторизованный микроманипулятор используется с манипулятором серии SMM. Скорость рассчитывается автоматически при вводе расстояния и времени. Удобно для тщательного приближения к цели записи.

MO-10

Одноосевой масляный гидравлический микроманипулятор

Диапазон перемещения составляет 10 мм. Полный оборот ручки составляет 500 мкм. SMM-HD требуется при присоединении к манипуляторам серии SMM.

SMM-HD

Многоразовый держатель

Удерживает круглый вал диаметром 4 - 10 мм. Можно переключать для крепления с левой или правой стороны.

SMM-HA

Держатель для нейронных зондов

Удерживает силиконовый зонд горизонтально и параллельно валу, на расстоянии от него. Совместим с Neuro Nexus: A16 и A32.

SMM-HB

Держатель для нейронных зондов

Силиконовый зонд можно вводить на расстоянии от вала держателя. Совместим с Neuro Nexus: Q4, A16 и A32.

SMM-A

Приставка

Насадка для наружного диаметра 8 мм. Помогает регулировать и позиционировать кончик иглы к голове животного, когда она установлена под крутым углом.

GM-4

Анестезирующая маска для мышей

Прикрепите к носовому держателю стереотаксического инструмента, и он зажмет нос вместо оригинального устройства. Трубка имеет диаметр 4 мм. Система анестезии не входит в комплект. GM-3/4 НЕ совместим с серией SGM.

GM-3

Анестезирующая маска для крыс

Модель

MAG-1

Простая пластина держателя головы (для мышей)

MAG-2

Устройство для удержания головы

(с регулятором угла / для мышей)

MAG-3

Устройство для удержания головы

(с регулятором угла / для мышей)

Приложение

Акклиматизация / визуализация

Акклиматизация / визуализация

с помощью многофотонной микроскопии

Хирургия/ визуализация

с помощью стереомикроскопии

Размеры

Вес

Ш96 × Г84 × В42 мм

около 102 г

Ш87 × Г136 × В58-72 мм

около 232 г

Ш108 × Г152 × В109-130 мм

около 1,7 кг

Макс. угол

ー

Продольный: ±10° Боковой: ±15°

Продольный: ±15° Боковой: ±20°

Аксессуары

CF-10 (1 штука)

CP-1, CP-2 (по одному)

Виниловый лист, гаечный ключ

CP-1, CP-2 (по одному)

Виниловый лист

Модель

MAG-A

Держатель камеры (для хронического

эксперименты на мышах)

Винтовая фиксация предназначена для визуализации в бодрствующем состоянии

CFR-1 (10шт)

Каркас камеры (для крыс)

CFR-2 (5шт)

Каркас камеры (для крыс)

Размеры

Ш60ｘ Г15ｘ В6 мм

Ш50ｘ Г25ｘ В2 мм

Ш50ｘ Г30ｘ В2 мм

Вес

Приблизительно 20 г

Приблизительно 8 г

Приблизительно 8 г

Материал

Нержавеющая сталь

Нержавеющая сталь

Нержавеющая сталь

Можно использовать с

MAG-1/2/3, CF-10, CP, CP-1, CP-2

SR-10R-HT， SR-10AR

CF-10 (10шт)

Каркас камеры (для мышей)

Рама

CP (10шт)

Камерная пластина (для мышей)

Необработанная

CP-1 (5шт)

Камерная пластина (для мышей)

Смотровое отверстие ø5 мм

Зенковка ø10 мм

CP-2 (5шт)

Камерная пластина (для мышей)

Смотровое отверстие ø9 мм

Размеры

Ш12ｘ Г19ｘ В1 мм

Ш12ｘ Г19ｘ В1 мм

Ш12ｘ Г19ｘ В1 мм

Ш12ｘ Г19ｘ В1 мм

Вес

Приблизительно 0,5 г

Приблизительно 0,6 г

Приблизительно 0,4 г

Приблизительно 0,4 г

Материал

Нержавеющая сталь

Анодированный алюминий

Обработанная изоляция

Анодированный алюминий

Обработанная изоляция

Алюминий

Можно использовать с

SR-9M-HT, SR-9AM, MAG-1/2/3

SR-9M-HT, SR-9AM, MAG-1/2/3

SR-9M-HT, SR-9AM, MAG-1/2/3

SR-9M-HT, SR-9AM, MAG-1/2/3
