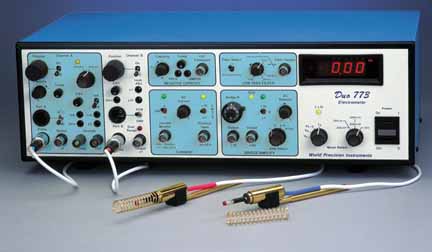

 DUO 773 Двухканальный усилитель для внутриклеточной микроэлектродной регистрации

Вы можете ознакомиться с характеристиками и купить товар "DUO 773" по выгодной цене, которую следует уточнить, сделав запрос.


Вам также доступны следующие материалы:

Описание прибора на сайте изготовителя

Низкошумящий усилитель DUO 773 подходит для внутриклеточной микроэлектродной регистрации. Имеет функции компенсации емкости, фильтрации сигнала, инъекции тока, сигнализации превышения напряжения, баланса моста и др.

Предусилительные головки - миниатюрные, с позолоченными контактами могут располагаться непосредственно рядом с местом регистрации. Держатели микроэлектродов с элекрохимической полуячейкой Ag/AgCl втыкаются прямо в предусилительную головку. Паразитная емкость может быть минимизирована путем установки имеющегося в комплекте экрана на конец головки.

Компенсация емкости. Канал A до 10 пФ. Канал B до 50 пФ.

Электропоратор. Схема, облегчающая проникновение в клетку. Амплитуда и частота колебаний настраивается под конкретный размер и толщину клеточной мембраны. Продолжительность порации определяется кнопкой или ножным выключателем.

Фильтры. Фильтр НЧ от 1 до 30КГц с подавлением до 40Дб.

Инъекция тока. Канал B позволяет проводить инъекцию тока через микроэлектрод. Ток на выходе предусилительной головки будет пропорционален напряжению управляющего сигнала. Имеется два диапазона 50 нА и 500 нА. Ток может подаваться также от внешнего источника. Внешний источник полезен для подачи гиперполяризующего тока для стабилизации клеточной мембраны или для проведения микроионофореза.

Сигнализация превышения напряжения. При превышении максимально допустимого напряжения на входах головки включается звуковой сигнал.

Баланс моста. Вычитание из сигнала потенциала, вносимого инъекцией тока через микроэлектрод. Для электродов с сопротивлением до 1000 МОм доступны 2 диапазона балансировки от 10x до 50x с передней панели прибора.

Независимые выходы. Выходы обоих каналов независимы по параметрам усиления, фильтрации или баланса моста. Имеются выходы 10x и 50x для совместимости с большинством систем сбора данных.

Измерительный индикатор. Три с половиной разряда для мониторинга инъецируемого тока или потенциала. Одноканальный или дифференциальный мониторинг.

Технические характеристики электрофизиологического усилителя DUO 773:

Головка

712P

715P

Входное сопротивление

> 100 ГОм

> 1000 ТОм

Усиление

1x, 10x

1x

Выходное сопротивление

100 Ом

100 Ом

Диапазон выходного напряжения

±10В

±10В

Максимальное входное напряжение

±15В

±15В

Ток утечки

5 пА

0.1 пА

Подстойка потенциала

±300 мВ

±300 мВ

Тестовый ток сопротивления электрода

1 нА

1нА, 1пА

Компенсация входной емкости

+10 - -50 пФ

0 - -10пФ

Шум





Закороченный вход

50мкВ на 10КГц

50мкВ на 10КГц

Резистор 20МОм

200мкВ на 10КГц

200мкВ на 10КГц

Время установки





10-90% входного диапазона

1 мкс



10-90% входного сигнала на 20МОм при включенной компенсации емкости

25 мкс



Инъекция тока

Только 712P **



Внутренний ток

±?50нА,  ±500нА



Внешний командный ток

±500нА, ±5мкА



Внешнее управление током

20мВ/нА, 2мВ/нА



Мониторинг тока

100мВ/нА, 10мВ/нА



Пределы

3В (мал. диап.), 10В (бол. Диап.)



Баланс моста

0-100МОм, 0-1000МОм



Усиление моста

10x. 50x



Фильтр НЧ

40Дб на десяток, настраиваемый 1-30КГц



Измерительный индикатор





Дисплей

3 с половиной LED



Диапазоны

200мВ, 2000мВ, 20В, 200нА, 2000нА



Точность

1 разряд



Размеры





Прибор

43 x 13 x 25 см



Головка

Длина 34 мм, диаметр 12 мм



Мощность

95-135Вт, 220-240В, 50/60Гц



Вес

7 кг



* Инъецируемые токи могут быль только постоянными. Максимально возможный ток определяется предельно возможным прилагаемым напряжением в 10В.

** Головка 712P может работать как с каналом A, так и с B, однако параметры инъецируемого тока не соблюдаются при подключении к каналу A. Головку 715P нельзя применять на канале B.
