Оптический датчик кислорода BioOxy

Наконечник BioOxy с диаметром активной области 50 мкм расширяет возможности исследователей в плане обнаружения O2 в критически малых пространствах.

Новая инновационная технология для измерения кислорода в газообразной и водной фазе с важными преимуществами перед использованием обычных электродов типа Кларка:

• BioOxy не потребляет кислород во время измерений;
• аналогичные характеристики при более низкой стоимости.  Это помогает снизить исследовательские или эксплуатационные расходы по сравнению с конкурентными расходными датчиками;
• BioOxy можно подвергать гамма-стерилизации;
• BioOxy подключается непосредственно к волоконно-оптическому микросенсорному кислородомеру OXY-MICRO или системе мониторинга FLOX-Oxygen.

Опции

Особенности оптического датчика кислорода BioOxy

• обнаружение кислорода с использованием фазового сдвига между опорным и измеряемым сигналом;
• обычная процедура стерилизации с помощью гамма-излучения, этанола, парауксусной кислоты, окиси этилена;
• простая процедура очистки с помощью 3% H2O2, этанола или обычного мыльного раствора;
• совместимость с этанолом, метанолом и изопропанолом;
• отсутствие перекрестной чувствительности к органическим растворителям, таким как ацетон, толуол, хлороформ или метиленхлорид, а также к любому хлорному газу;
• доступен с разъемом SMA или ST;
• диаметр чувствительного наконечника ~50 мкм.

Преимущества оптического датчика кислорода BioOxy

• предназначен для использования в газообразных и водных растворах;
• простая калибровка по двум точкам в бескислородной среде (азот, сульфит натрия) и в среде, насыщенной воздухом;
• быстрое время отклика t90 ≤ 3 секунды (в газовой фазе) t90 ≤ 30 секунд (в чистой воде);
• выдвижной до 10 мм;
• отсутствие потребления кислорода во время измерений.

BioOxy идеально приспособлен для исследования малых объемов образцов благодаря миниатюрному диаметру наконечника датчика менее 50 мкм. BioOxy хорошо подходит для долгосрочных измерений и биотехнологических приложений. Сигнал не зависит от скорости потока образца, а принцип измерения не требует контакта.

Физический принцип основан на тушении люминесценции, которая возникает в результате столкновения между молекулярным кислородом и молекулой люминесцентного красителя в возбужденном состоянии. Существует прямая зависимость между измеренным фазовым углом и концентрацией кислорода.  Фазовый угол уменьшается, когда в образце присутствует кислород.  Передача излучаемого светового сигнала осуществляется оптически с использованием высококачественных волокон из плавленого кварца, что обеспечивает контактную производительность от партии к партии.

Технические характеристики оптического датчика кислорода BioOxy

Измерения кислорода: газообразный и растворенный O2

РАЗМЕР ЗОНДА:

240 мкм с активной областью ~50 мкм. Выдвижной 10 мм.

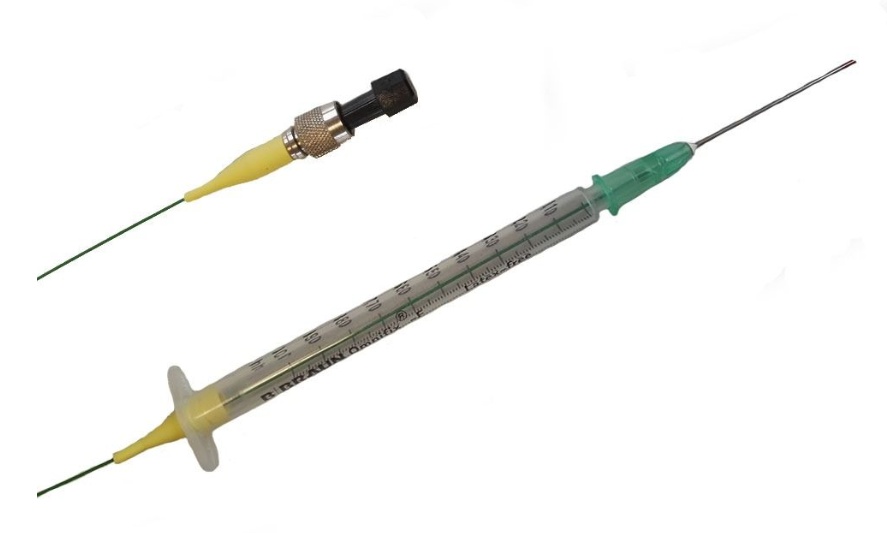

Выдвижная опция:

Шприцевая игла 27 г, длина иглы от втулки до кончика 20 мм с диаметром 0,4 мм.

оптический датчик внутри иглы, удерживаемый фиксатором датчика. выдвигается на 10 мм, обнажая чувствительный наконечник ~50 мкм.

Стандартная опция:

ДИАПАЗОН ИЗМЕРЕНИЯ:

• 0-100% O2
• 0-1000 гПа

Предел обнаружения: 0,05% кислорода

РАЗРЕШЕНИЕ: +/- 0,09% O2 или лучше

ТОЧНОСТЬ ПРИ 20 ГРАДУСАХ С:

• +/- 0,4% О2 ПРИ 20,9% О2
• +/-0,05% О2 ПРИ 0,2% О2

ДИАПАЗОН ИЗМЕРЯЕМЫХ ТЕМПЕРАТУР: ОТ 0 ДО + 80 ГРАДУСОВ С

ВРЕМЯ ОТКЛИКА (T90):

• <3 SEC (в газовой фазе)
• <30 SEC (в более чистой воде).

С этими датчиками рекомендуется использовать раздвоенное волокно диаметром 1000 мкм.

Области применения оптического датчика кислорода BioOxy

• измерение содержания кислорода в малых образцах;
• контроль биопроцессов.
