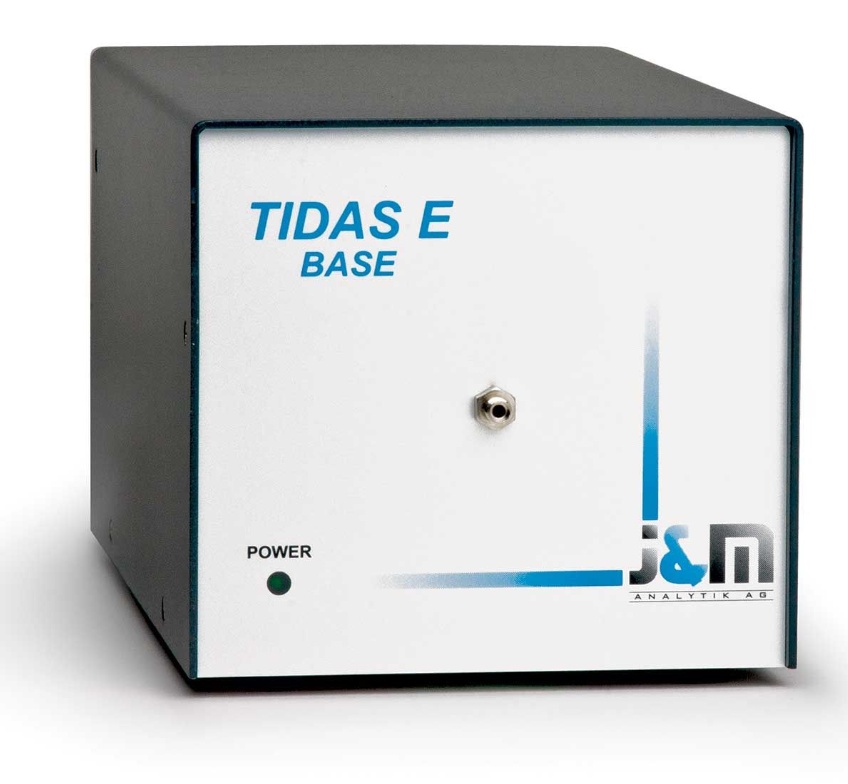

Спектрометр с фотодиодной решеткой серии Tidas-E Base

Особенности Tidas-E Base

• обнаружение с низким уровнем шума;
• волоконно-оптическая конструкция;
• требуется дополнительный источник света (например, D4H или FO-6000).

Серия Tidas компании WPI — это высококлассный волоконно-оптический спектрометрический модуль, разработанный для малошумных приложений. Серия Tidas превосходит обычные настольные спектрофотометры и спектрометрические модули на основе ПЗС, когда речь идет о высокоточном отборе проб по оптоволокну. Она основана на монолитной оптической скамье производства Zeiss, которая оптимизирована для волоконно-оптических приложений. Большинство стандартных спектрометров на основе кювет теряют более 90% света через дорогостоящую призменную развязку. Серия Tidas разработана для оптоволоконных кювет. Используя подходящие источники света и ячейки для проб, спектральное определение в диапазоне длин волн от 190 до 1100 нм может быть выполнено при уровне шума < 0,04 мАU от пика до пика.

Программное обеспечение

Для Tidas-E существуют отдельные пакеты программного обеспечения для сбора и анализа данных. Драйвер прибора, TIDASDAQ, используется для запуска модуля спектрометра, сбора спектров в одиночном или непрерывном режиме, управления цифровыми входами/выходами и сохранения экспериментальных данных на диск. Анализ данных выполняется с помощью программного пакета SpectraView. Кроме того, TIDASDAQ экспортирует данные непосредственно в GRAMS/AI, что очень полезно для расширенного анализа данных для фармацевтических приложений и требований.

TidasDAQ 3 Labor: Выборка данных и управление прибором

С TidasDAQ 3 Labor высокоточные интенсивность, поглощение, пропускание или нормализованные спектры могут быть получены менее чем за секунду. Для получения спектральных данных необходимо настроить всего несколько параметров. Возможна выборка отдельных сканов, непрерывное сканирование полного спектра или триггерное сканирование. Хроматограммы могут отображаться и записываться на диск на четырех длинах волн. Экспорт данных 2D и 3D спектрограмм, а также хроматограмм поддерживается в форматах ASCII, Spectralys/SpectraView, Excel и Grams/AI. Управление источниками света и другими приборами для отбора проб может осуществляться через цифровые выходы с уровнем TTL, а также сбор данных может запускаться внешними входами серии Tidas с уровнем TTL.

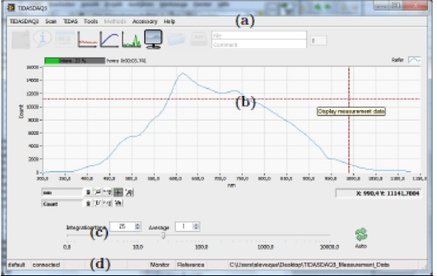

Окно сбора данных TIDASDAQ 3 Labor, показывающее спектр поглощения. Режим монитора. (a) панель кнопок, (b) область графика, (c) область параметров и (d) строка состояния.

TIDASDAQ 3 Labor: Анализ данных

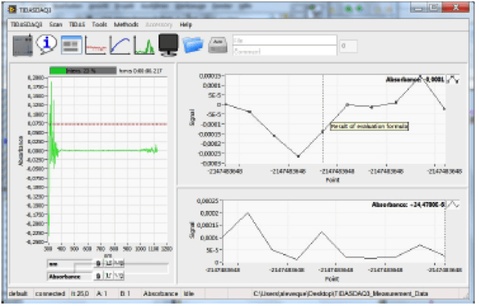

Программное обеспечение TIDASDAQ 3 Labor теперь включает пакет анализа данных спектроскопии, предназначенный для приложений анализа потоков. Он обрабатывает данные, записанные TIDASDAQ 3 Labor. Модуль анализа позволяет отображать записанные спектры в 2D (по умолчанию) и 3D виде. Для работы с данными доступны математические вычисления, деривация, сглаживание, квантификация и другие функции. Модуль анализа позволяет проводить одноточечный и многоточечный анализ, множественную линейную регрессию, частичный наименьший квадрат и принципиальный компонентный анализ. Данные могут быть экспортированы из файла трехмерного анализа в отдельные сканы. Кроме того, хроматограммы, а также спектрограммы могут быть скопированы непосредственно в Excel для дальнейшего анализа данных.

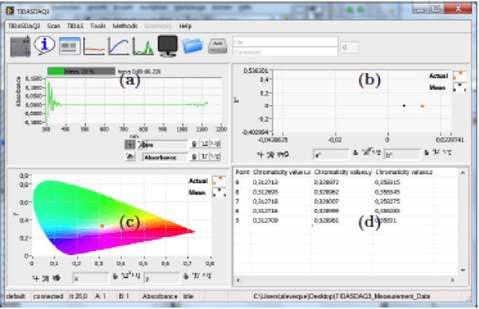

Главная панель с цветными графиками. (a) Спектрограмма, (b) График CM CIELab (такой же, как типы CM CIELuv и CM CIELab (Hunter)), (c) График CM CIE и (d) Таблица CM. Графики задаются через окно настроек.

Для количественного определения ДНК/РНК потребуются:

 - 2-мм кюветы

 - DipTipMini

Технические характеристики спектрометра Tidas-E Base

Области применения спектрометра Tidas-E Base

Серия Tidas идеально подходит для волоконно-оптического оборудования WPI для отбора проб. Высокочувствительные системы обнаружения для анализа потоков могут быть собраны с использованием жидкостных волноводных капиллярных ячеек (LWCC) компании WPI с эффективной длиной пути от 50 до 500 см. Такие установки часто используются в системах анализа впрыска жидкости для анализа питательных веществ (нитриты, нитраты, фосфаты, железо) в океанографических приложениях. Можно собрать микролитровые системы отбора проб для УФ/ВИС исследований с использованием зондов V-Vette или DipTip™ компании WPI.
