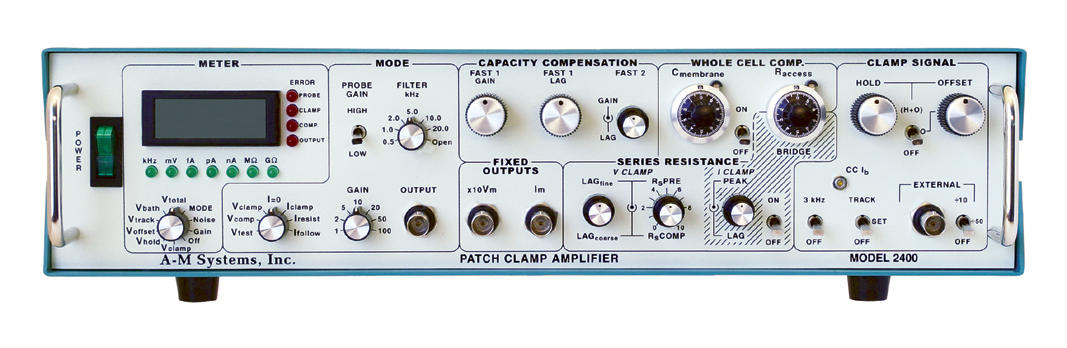

 Model 2400 Патч-кламп усилитель

Этот товар есть на складе!
Товар "Model 2400" можно купить прямо сейчас, цена должна быть уточнена при подаче заявки.


Вам также доступны следующие материалы:

Описание оборудования на сайте изготовителя
  • Полнофункциональный патч-кламп усилитель для работы с целой клеткой и с отдельными каналами
  • Фиксация тока на 100% стабильна на полосе до 200КГц
  • Двухдиапазонные переключаемые головки (2 сопротивления).
  • Компенсация емкости, последовательного сопротивления даже для целой клетки
  • 4-точечный фильтр Бесселя НЧ
  • Встроенный генератор тестовых сигналов
  • Независимые схемы фиксации, смещения и повторителя напряжения
  • Отображение командных потенциалов, клеточных токов и напряжений

Модель 2400 – низкошумящий полнофункциональный патч-кламп усилитель, пригодный для вне- и внутриклеточной регистрации. Дизайн прибора позволяет работать с патчевыми электродами на отдельных каналах и с целой клеткой. Имеется возможность внутриклеточной токовой фиксации и измерения с грубыми электродами. Усовершенствованная схемотехника с применением field programmable gate arrays позволила избежать установки шумных микропроцессоров.

Коэффициент усиления прибора гибко настраивается, кроме того к прибору можно подключать 4 различных варианта предусилительных головок с различными номиналами резисторов обратной связи. Каждая головка может содержать два переключаемых резистора из набора 10, 50, 100 МОМ и 1, 5, 10 ГОм. Это дает возможность работы с сигналами от 1мВ/нА до 10мВ/фА. Стандартная головка, поставляемая с усилителем по-умолчанию 100МОм/10ГОм, но Вы можете заказать и другие варианты.

В отличие от других патч-кламп усилителей Model 2400 содержит повторитель напряжения в предусилительной головке, что позволяет прибору работать настоящим фиксатором тока, избегая при этом нестабильности. Интегрированный 4-точечный фильтр Бесселя осуществляет подавление высокочастотных шумов. Точная подстрока компенсации емкости позволяет устранить искажения, вносимые емкостными параметрами почти любых вариантов микроэлектродов. Возможна также компенсация емкости, а также сопротивления доступа целой клетки.

Для компенсации переходов (transients) в ходе экспериментов с фиксацией тока (при использовании баланса моста) предусмотрена отдельная регулировка.

Телеграфирующие выходы на приборе предоставляют исследователю аналоговые эквиваленты по напряжению параметров ручек на передней панели, ч позволяет автоматически считывать эти настройки в ходе эксперимента.

Для тех, кому требуется расширить полосу пропускания усилителя, на задней панели прибора располагается подстроечная ручка потенциометра.

В комплекте с усилителем поставляются следующие предусилительные головки:

  • Patch Clamp Headstage, 1G/10M Feedback Resistors
  • Patch Clamp Headstage, 10G/10M Feedback Resistors
  • Patch Clamp Headstage, 10G/100M Feedback Resistors

Технические характеристики

Усиление головки и полоса пропускания

Резистор
Усиление
Максимальный ток
Полоса пропускания
10МОМ
10мВ/нА
1000нА
100КГц
100МОМ
100мВ/нА
100нА
100КГц
1ГОМ
1мВ/пА
10нА
60КГц
10ГОМ
10мВ/пА
1нА
40КГц

Размеры головок: 54мм x 20мм x 36мм, с коннектором BNC,

штырек заземления диаметром 1 мм

Аппаратный шум

(Фиксация потенциала, включен фильтр Бесселя, минимальный внешний шум)


Резисторы головки
Полоса
10M
100M
1ГОм
10ГОм
1КГц теоретический предел
0.002нА
0.4 пА
0.1 пА
0.04 пА
1КГц
0.003нА
0.5 пА
0.17 пА
0.08 пА

Диапазон мембранных токов
Резистор
Выход
10МОМ
10мВ/нА-1V/нА
100МОМ
100мВ/нА-10В/нА
1ГОМ
1мВ/пА-100нВ/пА
10ГОМ
10мВ/пА-1В/пА


Диапазон мембранных напряжений

10мВ/мВ-1В/мВ
Фильтры

4-точечный фильтр Бесселя: 0.5 КГц, 1.0 КГц, 2.0 КГц, 5.0 КГц, 10.0 КГц, и 20.0 КГц.

Точность
0.1КГц
Компенсация емкости

Режим фиксации напряжения:
FAST1: 0-10пФ, 0.2-2мкс
FAST2: 0-1пФ, 0.1-10мс
Режим фиксации тока
FAST1: 0-10пФ
FAST2: нет

Компенсация целой клетки:

Сопротивление доступа: 0-100МОМ
Емкость мембраны: 0-100пФ

Последовательное сопротивление

RsPre: 0-100%
RsComp:
0-100%
LagCoarse:
1-100µs
LagFine:
1-10µs


Команды удержания
Фиксация потенциала
±200мВ
Фиксация тока:

Резистор 10M - ±200нА
Резистор 100М - ±20нА

Смещение

Фиксация напряжения: ±100мВ
Фиксация тока: ±1В




Быстрое тестирование (только в режиме фиксации напряжения)
Большое усиление:
0.2нА p-p при 60Hz
Малое усиление:
1нА p-p при 60Hz


Команда Vcomp
±5мВ при 60Гц
Команда Iresist
±1нА at 60Гц

Внешнее управление
Фиксация потенциала:

100мВ/В переключатель External в положении 410
20мВ/V переключатель External в положении 450

Фиксация тока:
10M
100M
410
±100нА/В
±10нА/В
450
±20нА/В
±2нА/В

Головка

Головка представляет собой одновременно преобразователь напряжения в ток и повторитель напряжения. Ниже приведен список предлагаемых головок:

Внимание: не забудьте приобрести также держатель для микроэлектрода.

Номер в каталоге

Резистор для низкого усиления по току (Ом)

Наибольший ток

Резистор для высокого усиления по току (Ом)

Наибольший ток
880210
10M
1000нА
1ГОм
10нА
880218
10M
1000нА
10ГОм
1нА
880222*
100M
100нА
10ГОм
1нА

* - стандартная головка, поставляемая по-умолчанию.
