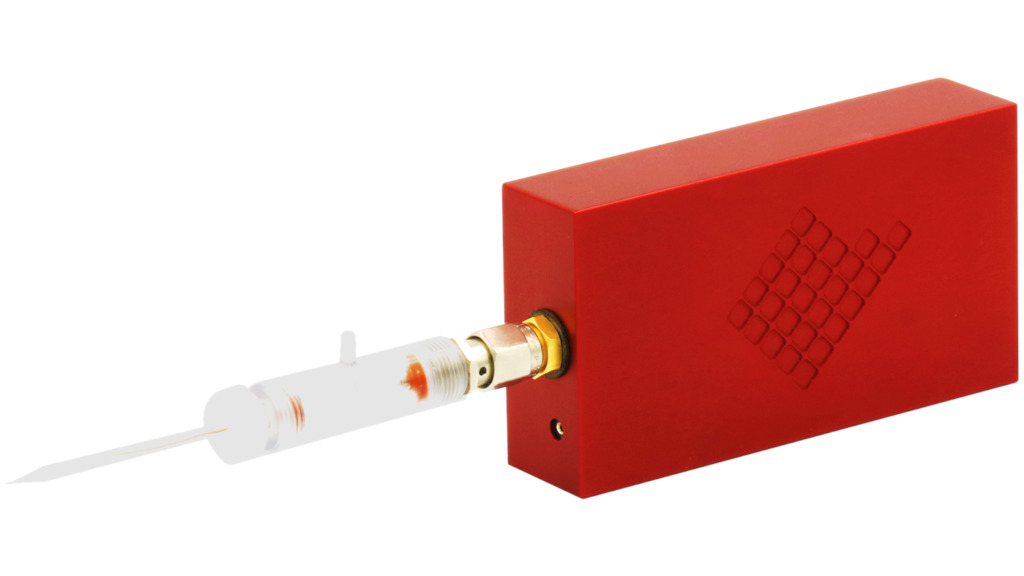

Миниатюрный патч-кламп усилитель ePatch

Вы можете ознакомиться с характеристиками и купить товар "Миниатюрный усилитель ePatch" по выгодной цене, которую следует уточнить, сделав запрос.

Мы являемся официальным представителем ELEMENTS SRL в России

Вам также доступны следующие материалы:

Описание прибора на сайте изготовителя

Описание Спецификации Публикации

Новый миниатюрный усилитель Elements ePatch предназначен для высококачественной записи патч-кламп как в режиме фиксации напряжения, так и в режиме фиксации тока.

Малошумящий усилитель, генератор импульсов и оцифровщик встроены в небольшую головную панель.

Почему стоит выбрать ePatch?

Маленький штатив (всего 42 x 18 x 78 мм) может быть установлен непосредственно на монтажную пластину микроманипулятора и питаться от USB-порта ноутбука без необходимости использования внешнего громоздкого дигитайзера и блока управления.

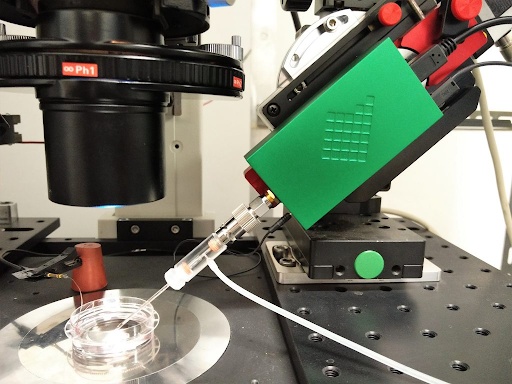

Пример инсталляции с использованием ePatch

Пример экспериментальной установки.

Технические характеристики миниатюрного патч-кламп усилителя Elements ePatch

Технические характеристики (фиксация напряжения)

Шум открытого входа (RMS): 300 фА rms @ 625 Гц —1,5 пА rms @ 10 кГц — 12 пА rms @ 100 кГц.
Диапазоны тока: ±200 pA (коэффициент усиления 2,25 GΩ), ±2 nA (коэффициент усиления 225 MΩ), ±20 nA (коэффициент усиления 22,5 M?), ±200 nA (коэффициент усиления 2,25 MΩ).
Параметрические протоколы напряжения для генератора импульсов в диапазоне ±500 мВ.
C диапазон быстрой компенсации: 0-11 пФ.
C медленная компенсация диапазон: C в 0-250 пФ — Tau в 0-2500 мкс.
Диапазон компенсации серии R: 0-25 MΩ.
Точная компенсация смещения напряжения автоэлектродов.
Запрещающий импульс.

Технические характеристики (фиксация тока)

Входной (RMS) шум: 11 ?V rms @ 625 Гц — 22 мкВ rms @ 10 кГц — 350 мкВ rms @ 100 кГц.
Параметрические токовые протоколы для генератора импульсов в диапазоне ±2,5 нА (рез. 0,2 пА) и ±100 нА (рез. 10 пА).
Диапазон напряжения: ±700 мВ.
Диапазон нейтрализации пипетки: 0-31 пФ.
Диапазон компенсации баланса моста: 0-40 MΩ.
Режим истинно нулевого тока.

Другие технические характеристики

Доступная полоса пропускания от 625 Гц до 100 кГц.
Максимальная частота дискретизации: 200 кспс.
Формат выходных данных .abf.
Питание от USB.
Крепление "ласточкин хвост" или стержень.
Доступный программируемый цифровой выход 0-5 В.
Размер и вес: 42 x 18 x 78 мм, 200 г.

Товар "Миниатюрный усилитель ePatch" использовался в следующих исследованиях:

Do the functional properties of HCN1 mutants correlate with the clinical features in epileptic patients?
Alessandro Porro, Gerardo Abbandonato, Valentina Veronesi, Alberto Russo, Anna Binda, Laura Antolini, Tiziana Granata, Barbara Castellotti, Carla Marini, Anna Moroni, Jacopo C., DiFrancesco, Ilaria Rivolta
Progress in Biophysics and Molecular Biology Volume 166, November 2021, Pages 147-155
Gating movements and ion permeation in HCN4 pacemaker channels.
Saponaro et al.
Molecular Cell 81, 2929–2943, July 15, 2021
Rational design of a mutation to investigate the role of the brain protein TRIP8b in limiting the cAMP response of HCN channels in neurons.
Alessandro Porro, Anna Binda, Matteo Pisoni, Chiara Donadoni, Ilaria Rivolta, Andrea Saponaro
J Gen Physiol (2020) 152 (9): e202012596.
