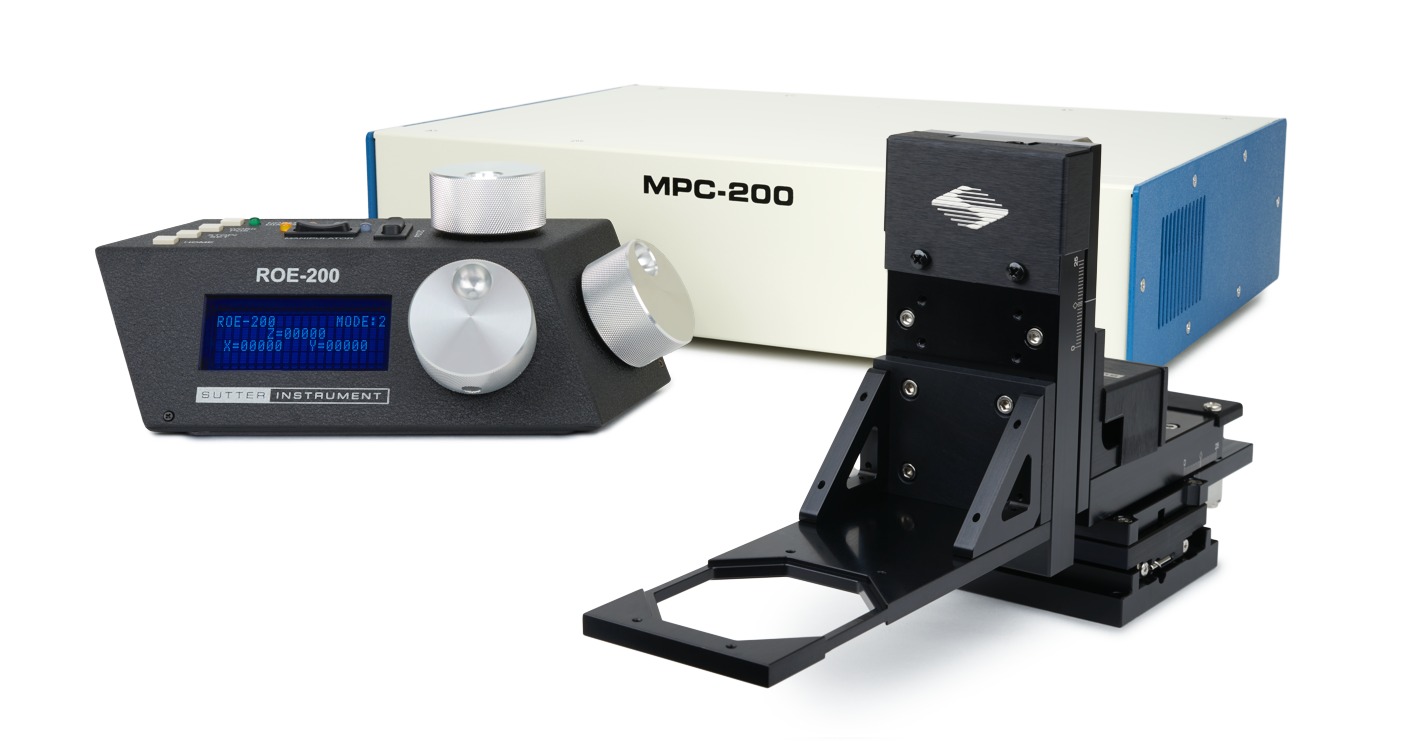

3-осевая моторизованная платформа 3DMS

Многие эксперименты по визуализации требуют возможности перемещения в несколько мест в камере или в чашке для культуры тканей. Большие моторизованные штативы позволяют это сделать, но, как правило, превращают микроскоп в одноразовую моторизованную станцию визуализации. Форм-фактор моторизованных штативов обычно не позволяет размещать на том же микроскопе другое оборудование, например манипуляторы.

Теперь простая насадка превращает стандартный микроманипулятор Sutter MP-285 в 3-мерную моторизованную платформу. Манипулятор 3DMS и приставку к нему можно установить либо на портальную стойку MT-75 рядом с вертикальным микроскопом, либо на стойку серии MD, прикрепленную к корпусу инвертированного микроскопа. Компактные размеры позволяют одновременно использовать манипуляторы и другое оборудование.

При автоматическом получении изображений в разных точках X-Y часто требуется перефокусировка. Обычно для этого к микроскопу добавляется моторизованный привод фокусировки. Поскольку 3DMS является трехосевым манипулятором, фокусировка (вертикальное перемещение столика) уже встроена. Удивительно, но этот сравнительно небольшой корпус позволяет перемещаться на 25 мм по осям X, Y и Z с субмикронной точностью.

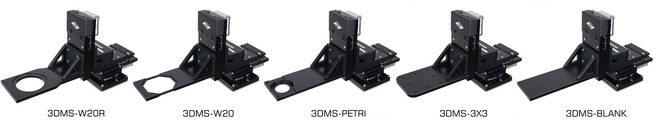

В наличии имеются различные кронштейны для перемещения столика, чтобы удовлетворить потребности вашего эксперимента. За дополнительной информацией обращайтесь к нашим техническим специалистам.

 Особенности 3-осевой моторизованной платформы Sutter 3DMS

•  Разнообразные варианты кронштейнов обеспечивают повышенную гибкость
•  Высокая стабильность для экспериментов, нетерпимых к дрейфу пипетки
•  Субмикронное разрешение и встроенное грубое позиционирование
•  1 дюйм моторизованного перемещения по всем трем осям
•  Регулируемая скорость и разрешение позволяют оптимизировать экспериментальную установку
•  При использовании с контроллером MP-285 программируемая робототехника для сложных последовательностей передвижения
•  Непрерывное отображение (в микронах) положения осей
•  Переключение между непрерывным или одношаговым движением
•  Абсолютное и относительное начало
•  Удаленное управление с компьютера
•  Компактный дизайн, легко адаптируемый к вашей установке

Технические характеристики 3-осевой моторизованной платформы Sutter 3DMS

Перемещение

25 мм по всем трем осям

Разрешение (с контроллером MP-285)

Низкое: 0,2 мкм/шаг

Высокое: 0,04 мкм/шаг

Максимальная скорость

2,9 мм/сек

Долгосрочная стабильность

< 10 нм/час при 24 град С

Механизм привода

Высокоточный червячный привод

Последовательный интерфейс

RS-232, 9600 бод (1 стартовый бит, 8 бит данных, 1 стоповый бит)

Размеры

Механический блок

4. 5 дюймов x 6 дюймов x 6,25 дюймов | 11 см x 15 см x 16 см

Контроллер

4 дюйма x 16 дюймов x 12,25 дюймов | 10 см x 40,5 см x 31 см

Вес

Манипулятор

3,85 фунта | 1,7 кг

Контроллер

10 фунтов 11 унций | 4,5 кг

Электрика

115/230 вольт

50/60 герц линия питания

Соответствие RoHS
