Канюли RWD для введения лекарственных препаратов животным
Вы можете ознакомиться с характеристиками и купить товар "Канюли RWD" по выгодной цене, которую следует уточнить, сделав запрос.
Имплантация канюли является общим международным методом для острого и хронического внутричерепного введения лекарств в экспериментах на животных. RWD предлагает индивидуальные условия поставки канюль для пользователей, пользователи могут настроить параметры канюль в соответствии с конкретными экспериментальными требованиями.
Ниже представлены различные типы канюль RWD для введения лекарственных препаратов лабораторным животным. Также по ссылке доступен перечень типовых канюль и вспомогательных материалов для заказа на нашем сайте.
Направляющая канюля состоит из цилиндрического пластикового постамента с резьбой и трубки из нержавеющей стали. Она должна быть предварительно имплантирована в мозг и закреплена стоматологическим цементом. В направляющую канюлю можно вставить как фиктивную, так и внутреннюю канюлю по отдельности.
Проволока из нержавеющей стали и пластиковый колпачок с резьбой образуют фиктивную канюлю. Она может быть вставлена в направляющую канюлю и зафиксирована винтом для герметизации направляющей канюли и предотвращения оттока тканевой жидкости после инъекции. Длина проволоки из нержавеющей стали может быть подобрана индивидуально.
Металлические материалы позволяют избежать прокусывания после имплантации канюли.
Внутренняя канюля может быть зафиксирована в направляющей канюле с помощью крепежного винта, а ее хвостовая часть соединена с полиуретановой трубкой для инъекций. Длина может быть индивидуальной.
Крепежный винт фиксирует внутреннюю канюлю к направляющей канюле.
Соединяет внутреннюю канюлю и шприц для инъекций.
Используется для соединения полиуретановой трубки со шприцами различных спецификаций.

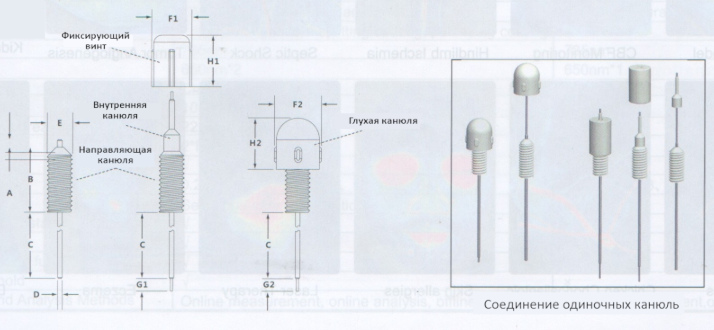

A - Длина трубки из нержавеющей стали под пластиковой подставкой.
B - Высота цилиндрической пластиковой подставки.
C - Длина трубки из нержавеющей стали под пластиковой подставкой, может быть изготовлена по индивидуальному заказу.
D - Внешний диаметр направляющих канюль из нержавеющей стали.
E - Внешний диаметр цилиндрического пластикового основания.
F1 - Внешний диаметр крепежного винта.
F2 - Внешний диаметр фиктивных канюль.
H1 - Высота крепежного винта.
H2 - Высота фиктивных канюль.
G1 - Длина проекции внутренней канюли за кончик направляющей канюли, может быть настроена индивидуально.
G2 - Длина проекции фиктивных канюль за кончик направляющей канюли, может быть изменена.
D - наружный диаметр направляющей канюли (единица измерения: G), доступны пять размеров 22, 23, 24, 26 и 27 G.
C - длина (единица измерения: мм) металлической трубки под пластиковой подставкой (B).
G1 - длина (единица измерения: мм) выступающего инжектора через направляющую канюлю, рекомендуется 0,5 или 1,0 мм.
G2 - длина (единица измерения: мм) выступающей фиктивной направляющей, рекомендуется 0,5 или 1,0 мм.
Компания RWD выпустила системы двойных канюль серий I, Il, Ill и IV для острого и хронического внутричерепного введения лекарств в экспериментах на животных.
Серия I: Рекомендуется для использования на крысах или мышах, 0,48 мм (внешний диаметр) x 0,34 мм (внутренний диаметр).
Серия II: Рекомендуется для использования на крысах, 0,64 мм (внешний диаметр) x 0,45 мм (внутренний диаметр).
Серия Ill: Специально для использования мышей, 0,48 мм (внешний диаметр) x 0,34 мм (внутренний диаметр). Высота цилиндрического пластикового постамента направляющей канюли отличается от серии I.
Серия IV: 0,41 мм (внешний диаметр) x 0,25 мм (внутренний диаметр).

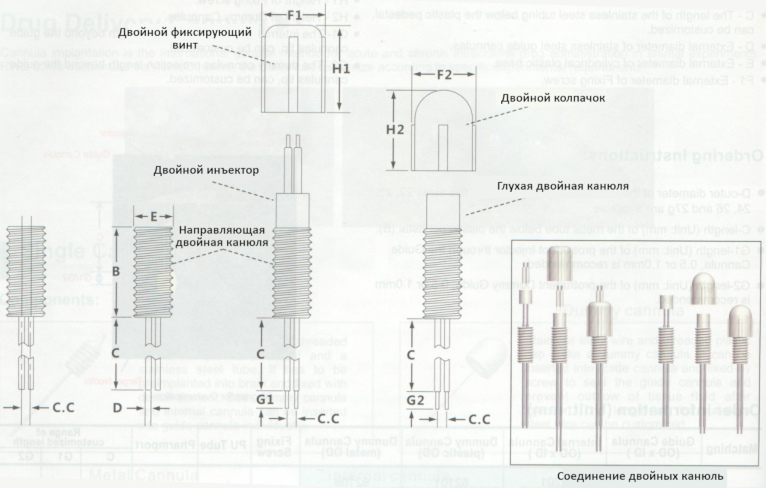

B - Высота цилиндрической пластиковой подставки, которая составляет 7,8 мм для серий I, II и IV и 5,5 мм для серии III.
C - Длина трубки из нержавеющей стали под цилиндрической пластиковой подставкой. Значение по умолчанию составляет 13,7 мм для серий | и Ill, 20,0 мм для серии Il и 10,0 мм для серии IV. Длина может быть изменена по желанию заказчика, при этом значение по умолчанию является максимальным.
C.C - межцентровое расстояние между двойными направляющими канюлями, двойными фиктивными канюлями и двойными инжекторами. Эти 3 значения должны быть одинаковыми в одной системе. Может быть настроено (диапазон: 0,5-3,0 мм).
D - наружный диаметр трубки из нержавеющей стали, имеет 3 размера: 0,48 мм для серии | и III, 0,64 мм для серии II и 0,41 мм для серии IV.
E - наружный диаметр цилиндрического пластикового пьедестала, он бывает 3,5 мм или 5,0 мм. Он связан с внешним диаметром и центральным расстоянием между двойными направляющими канюлями
F1 - Внешний диаметр крепежного винта, который составляет 5,0 мм (когда E=3,5 мм) или 7,0 мм (когда E=5,00 мм).
F2 - Внешний диаметр колпачка направляющей канюли 5,5 мм (когда E=3,5 мм) или 7,0 мм (когда E=5,0 мм).
H1 - Высота крепежного винта, 7,5 мм (при E=3,5 мм) и 8,0 мм (при E=5,0 мм).
H2 - Высота колпачка направляющей канюли составляет 7,00 мм (при E=3,5 мм) и 7,5 мм (при E=5,0 мм).
G1 - Длина выступающей части после введения внутренней канюли в направляющую канюлю. Эта длина может быть настроена
G2 - длина выступающей части после введения манекена в направляющую канюлю. Эта длина может быть изменена

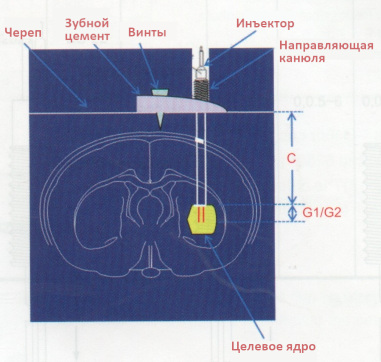

Определите целевую область мозга для введения препарата, а затем определите целевые значения C, C.C, G1 и G2. Эти значения не могут превышать значения по умолчанию. Пожалуйста, обратитесь к :
часть комментариев к схеме кординга двойных канюль для получения более подробной информации.
C: Максимальная настраиваемая длина составляет 13,7 мм для серий I и III, 20,0 мм для серии II и 10,0 мм для серии IV.
C.C: Индивидуальный диапазон составляет 0,5-3,0 мм.
G1: Максимальная индивидуальная длина составляет 6,0 мм для серии I, 4,0 мм для серии II, 8,0 мм для серии IIl и 4,0 мм для серии IV.
G2: Максимальная индивидуальная длина 2,0 мм для серии I, 5,0 мм для серии II, 4,0 мм для серии III и 5,0 мм для серии IV.
62513 Винт-M1.0xL2.0mm
62514 Винт-M1.2xL2.0mm
62515 Винт-M1.4xL2.5мм
|
|
Направляющая канюля (OD x ID ) |
Внутренняя канюля (OD x ID ) |
Глухая канюля (пластик OD) |
Глухая канюля (металл OD) |
Фиксирующий Винт |
Полиуретановая трубка |
Фармпорт |
Диапазон настраиваемой длины |
||
|
C |
G1 |
G2 |
||||||||
|
Канюля |
62001(23г) 0.64x0.45 |
62201 0.41x0.25 |
62101 0.4 |
62106 0.4 |
62502 |
BC-22 |
P22-R P22-W |
0.5-15 |
0.5-1 |
0.5-15 |
|
62002(24g) 0.56x0.38 |
62202 0.36x0.2 |
62102 0.3 |
62107 0.3 |
|||||||
|
62003(26g) 0.48x0.34 |
62203 0.3x0.14 |
62102 0.3 |
62107 0.3 |
|||||||
|
62004(27g) 0.41x0.25 |
62204 0.21x0.11 |
62104 0.2 |
62108 0.2 |
|||||||
|
62005(22g) 0.71x0.45 |
62201 0.41x0.25 |
62101 0.4 |
62106 0.4 |
|||||||
Примечания: Высота и внешний диаметр цилиндрического пластикового основания составляют 6 мм и 3,5 мм соответственно. Пластиковая или металлическая глухая канюля поставляются дополнительно.
|
|
C.C |
Направляющая канюля |
Внутренняя канюля |
Глухая канюля |
Колпачок |
Фиксирующий винт |
Полиуретановая трубка |
Фармпорт |
Диапазон настраиваемой длины |
||
|
C |
G1 |
G2 |
|||||||||
|
Канюля (26G) O.D.0,48ммxl.D.0,34 мм Глухая канюля: O.D.0,30 мм Внутренняя канюля: O.D, 0.30 мм x I.D, 0.14 мм Пластиковый пьедестал направляющей канюли: Высота B = 7,8 мм Диаметр E = 3,5 мм |
0.6 |
62022 |
62250 |
62122 |
62523 |
62521 |
BC-22 |
P22-R P22-W |
0.5-13.7 |
0,0.5-6 |
0,0.5-2 |
|
0.8 |
62023 |
62223 |
62123 |
||||||||
|
1.0 |
62024 |
62224 |
62124 |
||||||||
|
1.2 |
62025 |
62225 |
62125 |
||||||||
|
1.4 |
62027 |
62227 |
62127 |
||||||||
|
1.5 |
62028 |
62228 |
62128 |
||||||||
|
1.6 |
62029 |
62229 |
62129 |
||||||||
|
1.8 |
62030 |
62230 |
62130 |
||||||||
|
2.0 |
62031 |
62231 |
62131 |
||||||||
|
Пластиковый пьедестал направляющей канюли: Диаметр E = 5 мм |
2.2 |
62032 |
62232 |
62132 |
62524 |
62522 |
BC-22 |
||||
|
2.4 |
62033 |
62233 |
62133 |
||||||||
|
2.6 |
62034 |
62234 |
62134 |
||||||||
|
3.0 |
62036 |
62236 |
62136 |
||||||||
|
|
C.C |
Направляющая канюля |
Внутренняя канюля |
Глухая канюля |
Колпачок |
Фиксирующий винт |
Полиуретановая трубка |
Фармпорт |
Диапазон настраиваемой длины |
||
|
C |
G1 |
G2 |
|||||||||
|
Канюля (23G) O.D.O,64 мм x I.D.0,45 мм Глухая канюля: O.D.0,40 мм Внутренняя канюля: O.D.0,41 мм x I.D.0,25 мм Пластиковый пьедестал направляющей канюли: Высота B = 7,8 мм Диаметр E = 3,5 мм |
0.8 |
62037 |
62237 |
62137 |
62523 |
62521 |
BC-22 |
P22-R P22-W |
0.5-20 |
0,0.5-4 |
0,0.5-5 |
|
1.0 |
62038 |
62238 |
62138 |
||||||||
|
1.2 |
62039 |
62239 |
62139 |
||||||||
|
1.4 |
62041 |
62241 |
62141 |
||||||||
|
1.5 |
62042 |
62242 |
62142 |
||||||||
|
1.8 |
62043 |
62243 |
62143 |
||||||||
|
Пластиковый пьедестал направляющей канюли: Диаметр E = 5 мм |
2.0 |
62044 |
62244 |
62144 |
62524 |
62522 |
BC-22 |
||||
|
2.2 |
62045 |
62245 |
62145 |
||||||||
|
2.4 |
62046 |
62246 |
62146 |
||||||||
|
2.8 |
62048 |
62248 |
62148 |
||||||||
|
3.0 |
62049 |
62249 |
62149 |
||||||||
Примечания: (1) Для крышки, пластик или металл на выбор. Металлический колпачок 62525 (соответствующий пластиковый колпачок 62523), металлический колпачок 62526 (соответствующий пластиковый колпачок 62524).
(2)Разница между Серией I и Серией III заключается в высоте пьедестала, первый составляет 7,8 мм, второй - 5,5 мм, а Серия III специально разработана для мышей.
Канюли RWD используются для введения различных веществ в те или иные области мозга в экспериментах на животных - мышах и крысах.
Система с двумя канюлями используется для билатеральной имплантации, подходит для введения одного или двух препаратов в две различные области мозга.
