Камера Tmetrics C20 (Все в одном)

Интеллектуальная камера, которая может напрямую получать микроскопические 3D-изображения и измерять их, повышая компетентность вашего микроскопа в области наблюдения и анализа!

Более широкий спектр 3D-анализа на микронном уровне

Простота в использовании:

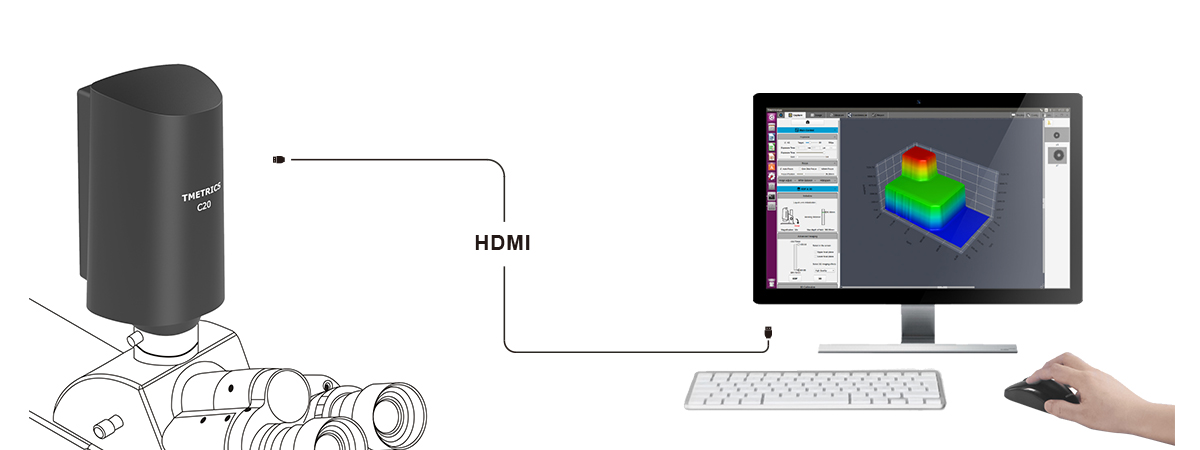

Для 3D наблюдения и измерений не требуется компьютер.

Широкое применение:

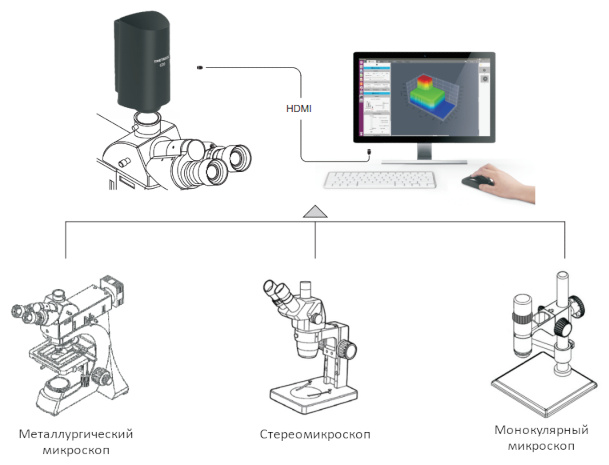

Непосредственное оснащение металлографических, стерео и других отражательных микроскопов.

Точность измерения:

±2 мкм точность измерения для 2D и 3D с 10-кратным объективом.

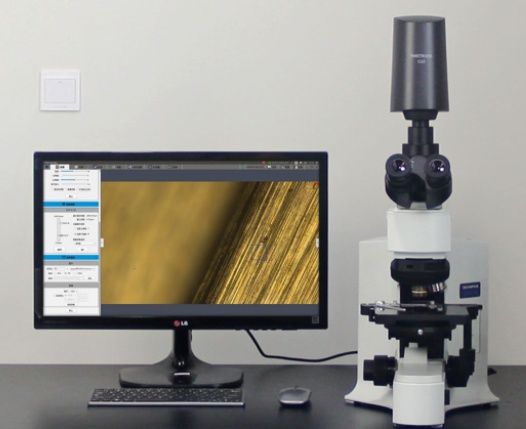

Камера Tucsen Tmetrics C20 обладает высокой степенью интеграции и гибкости, она может напрямую использоваться на отражательных микроскопах без каких-либо дополнительных модификаций, ее эксплуатация проста и все функции могут быть выполнены с помощью мыши. Встроенная технология ядра может предложить производительную интеллектуальную систему для микроскопа: встроенный интеллектуальный гетерогенный хост может заменить компьютер для выполнения множества вычислительных работ напрямую, а сама работа является быстрой и стабильной. Супер глубина резкости в реальном времени и алгоритм 3D формовки позволяют с легкостью производить комплексное трехмерное наблюдение и анализ измерений. Алгоритм автоматического распознавания краев еще больше повышает эффективность микроскопического наблюдения и пакетной работы.

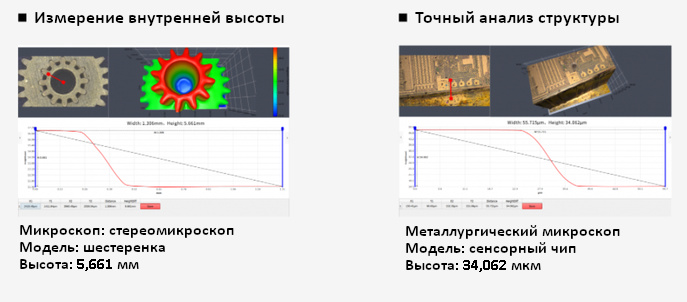

Создайте 3D-матрицу и легко измерьте любое место

Всего одно нажатие для создания 3D матрицы, затем вы можете наблюдать реальную сцену или псевдоцветную модель с вращением на 360°, измерять любое положение и записывать данные в режиме реального времени. С металлографическим микроскопом с 10-кратным объективом, точность и повторяемость измерений по оси Z составляет ±2 микрона и ±1 микрон. Чем выше увеличение объектива, тем выше точность данных.

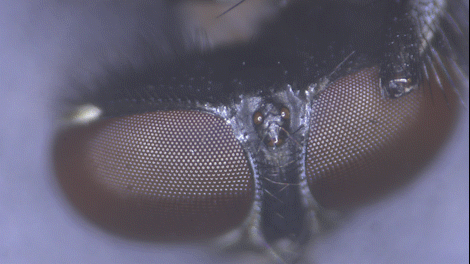

EDF в реальном времени для четкого микроскопического наблюдения

Обычные микроскопы не могут фокусироваться на нескольких слоях одновременно под большим увеличением. Но можно легко вызвать отклонение угла, поворот и неравномерность фокальной плоскости, используя сторонние программные и аппаратные системы для расширения глубины резкости. Внутренний интеллектуальный алгоритм EDF в камере C20 поможет решить эти проблемы, получить все особенности образца при большом увеличении и захватить четкое и правильное полнокадровое изображение с фокусировкой.

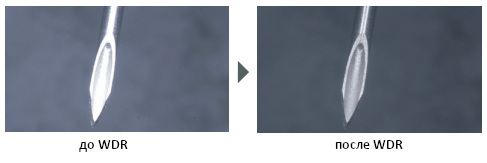

WDR в реальном времени для устранения сильных отражений

Сильные отражения на поверхности металла могут привести к неправильной оценке деталей. В камере C20 предусмотрена функция WDR для получения идеальных экспонированных изображений путем расчета данных в режиме реального времени на основе нескольких изображений с различными уровнями яркости.

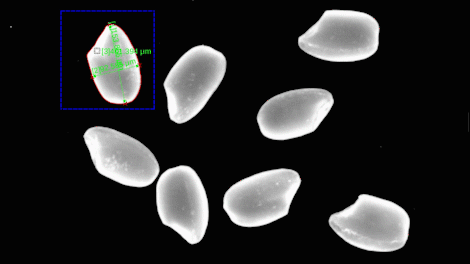

Функция автоматического измерения 2D

Tucsen Tmetrics C20 не требует точного позиционирования вручную и позволяет завершить проект измерения партии изделий в кратчайшие сроки. Благодаря стереомикроскопу с 2,5-кратным увеличением точность и повторяемость 2D автоматического измерения составляет ±5 микрон и ±3 микрона.

Функция создания отчетов

C20 может не только сохранять изображения и видеоданные, но и автоматически создавать отчеты об испытаниях с картинками и текстами, все 2D и 3D данные в рабочем потоке могут быть экспортированы. Работа закончена, когда операция завершена, легко и просто!

Технические характеристики камеры Tucsen Tmetrics C20

Характеристики камеры

Сенсор: Sony 1/2" цветной CMOS

Разрешение: 1080P(1920*1080)

Размер пикселя: 3,75 мкм * 3,75 мкм

Режим затвора: строковый (Rolling)

Метод сканирования: прогрессивное сканирование

Частота кадров: 60 кадров в секунду (нормальная), 30 кадров в секунду (WDR)

Усиление: автоматическое / ручное

Время экспозиции: автоматическое: 0,1 мс-16,6 мс, ручное: 0.0001с-1с Баланс белого: автоматический/ручной/зона

Сохранение изображений: TIFF/JPEG

Формат видео: AVI/MP4(1080P)

Расширенные возможности (встроенные)

3D шумоподавление: поддерживается

WDR: поддерживается

EDF в реальном времени: поддерживается

Улучшение краев: поддерживается

Гамма-коррекция (контрастность): поддерживается

Улучшение цвета: поддерживается

Коррекция плоского поля: поддерживается

Режим эффектов: Нормальный/Негативный/Рельефный/Грейскал

3D отображение и измерение

Онлайн-калибровка: поддерживается

3D дисплей: псевдоцветное/реальное отображение сцены, линии сетки, вращение на 360°

3D гистограмма: поддерживается

Измерение 3D профиля: перепад высот, кривизна, площадь, шероховатость

Измерение 3D поверхности: высота ступеньки, объем, шероховатость поверхности

Диапазон Z (глубина резкости, 10X): 230,00 мкм

Точность 3D измерений (10X): ±2 мкм

Повторяемость 3D-измерений (10X): ±1 мкм

Отчет о 3D-измерениях: поддерживается, редактируемый шаблон

2D измерение

2D калибровочная линейка: поддерживается

2D ручное измерение: точка-точка, точка-линия, линия-линия, параллель, перпендикуляр, многоугольник, круг, дуга, концентрический круг, круг-округ, угол

Счетчик: ручной

Точность 2D измерений (10X): ±2 мкм

Повторяемость 2D измерений (10X): ±2 мкм

Отчет о 2D измерениях: поддерживается

Вход

Вход для мыши: USB-мышь

Ввод клавиатуры: USB клавиатура

Интерфейс

Оптика: Стандартное крепление C-Mount

Видео: HDMI 2.0

Интернет-соединение: Fast Ethernet

USB: USB2.0 x 3, USB3.0 x1

Другие

Объем памяти: Встроенный 32G Emmc

Питание: 12В 8А

Вес: 2,5 кг

Размер внешнего вида (ШхГхД): 87см*181см*103см

Рабочая среда: 5-40°C (температура), 45%-85% (влажность)

Типичные приложения для камеры Tucsen Tmetrics C20

• анализ сечения материалов;
• обнаружение следов на поверхности;
• биологические наблюдения
• измерение компонентов.
