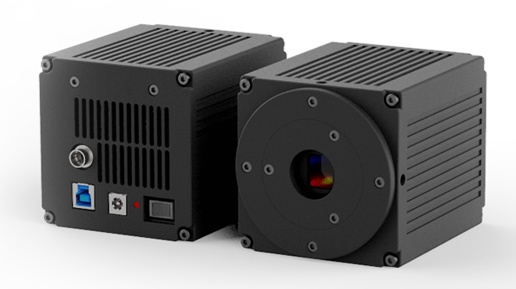

Камера FL-20BW (с охлаждением, моно)

Моно камера Tucsen FL-20BW достигает того же уровня CCD по шуму темнового тока и стоимостным характеристикам. В то же время она обладает типичными характеристиками CMOS: меньшим шумом считывания и более высокой скоростью. Это камера с наиболее полными характеристиками.

Ключевые характеристики камеры Tucsen FL-20BW

• 20 мегапикселей, одновременная съемка изображений высокого разрешения;
• передовая технология охлаждения снижает темновой ток до 0,001e-/пиксель/с;
• размер пикселя: 2,4 мкм x 2,4 мкм;
• частота кадров: 16 кадров в секунду при 20 Мп;
• высокий SNR, сбалансированный со временем экспозиции;
• интерфейс передачи данных: USB3.0.

20 мегапикселей, одновременная съемка изображений высокого разрешения

1-дюймовый датчик изображения охватывает наилучшее качество изображения FOV для Cmount. Разрешение датчика достигает 20 мегапикселей, поэтому оптическое разрешение не теряется даже при съемке с 4X и 10x объективами микроскопа.

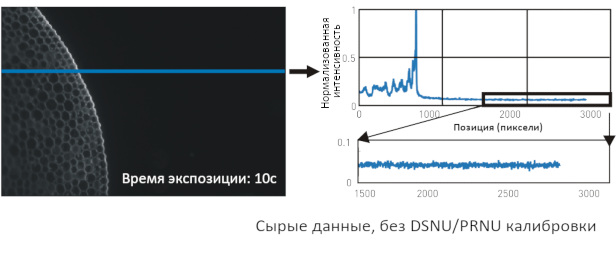

Передовая технология охлаждения снижает темновой ток до 0,001e-/пиксель/с

Основываясь на профессиональной технологии охлаждения sCMOS-камер Tucsen, FL-20BW может достичь уровня темного тока до 0,001е/пиксель/с, что значительно снижает шум горячих пикселей при длительной экспозиции.

Высокий SNR, сбалансированный со временем экспозиции

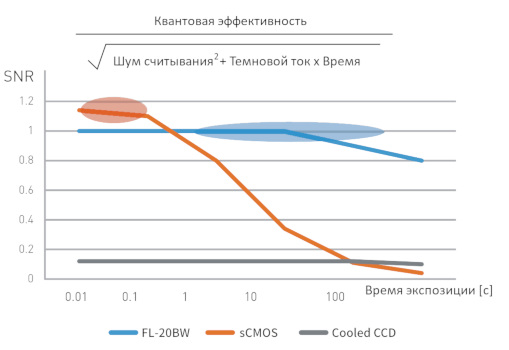

Квантовая эффективность и шум соответствуют сигналу и шуму (см. формулу ниже). Соответственно, чем выше это соотношение, тем выше отношение сигнал/шум. Обеспечивая высокую квантовую эффективность 84%, FL-20BW стремится к совершенству в контроле шума, снижая шум считывания до 0,6e- и темновой ток до 0,001e-/с, что делает FL-20BW лучшей камерой с высоким отношением сигнал/шум, сбалансированным со временем экспозиции.

Область красного овала: При кратковременной экспозиции sCMOS имеет лучшее соотношение сигнал-шум благодаря высокой квантовой эффективности и низкому шуму считывания.

Область синего овала: При времени экспозиции около 1 секунды. FL-20BW сохраняет лучшее соотношение сигнал/шум благодаря сочетанию преимуществ низкого шума считывания и шума темнового тока, в то время как SNR sCMOS быстро падает из-за высокого шума темнового тока.

Основное преимущество FL-20BW: наиболее полная производительность

В последнее десятилетие CCD-матрицы постепенно уходят с арены научной визуализации. Более малошумная и быстродействующая sCMOS является лидером в передовой научной визуализации. Однако sCMOS все еще не решает проблему высокого шума темнового тока и высокой стоимости. Поэтому в приложениях, требующих длительного времени экспозиции и экономически эффективной научной визуализации, пользователи вынуждены продолжать использовать очень старые CCD-камеры. Теперь компания Tucsen представила камеру FL-20BW, которая достигла того же уровня, что и ПЗС, по уровню шума темного тока и стоимости. В то же время она обладает типичными характеристиками CMOS: меньшим шумом считывания и более высокой скоростью. Это камера с наиболее полными характеристиками.

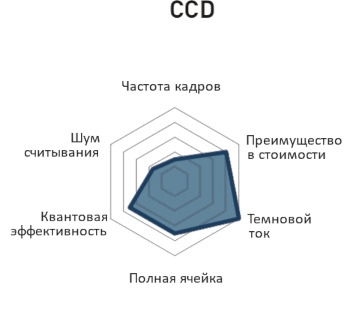

CCD

Недостатки камер с охлаждаемой CCD-матрицей: низкая скорость, высокий шум считывания и прекращение производства.

Охлаждаемые CCD-камеры обычно имеют скорость всего 10-20 кадров в секунду, что неустойчиво для приложений с высокой частотой кадров. Шум считывания обычно составляет 5-10 e-, поэтому SNR при съемке в условиях низкой освещенности является низким. Кроме того, в процессе приостановки производства датчиков изображения не появилось ни новых технологий, ни новых продуктов.

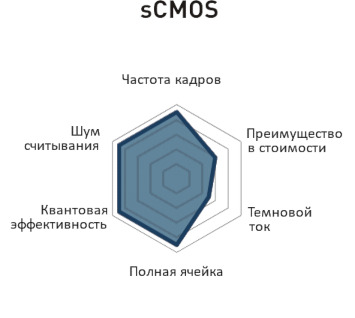

sCMOS

Недостатки камер sCMOS: высокий шум темного тока, высокая стоимость.

Шум темного тока охлаждаемой sCMOS-камеры лишь немного меньше 1 электрона/секунду, и отношение сигнал/шум быстро падает при длительных выдержках. В то же время, цена sCMOS выше, чем CCD, поэтому трудно полностью заменить применение CCD камер.

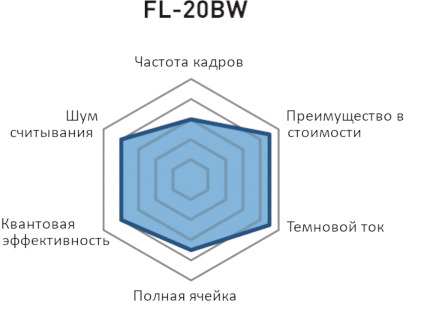

FL-20BW

Камера FL-20BW достигает того же уровня, что и CCD-камеры, по уровню шума темного тока и соотношению цена/производительность, при этом обладая типичными характеристиками CMOS: меньшим шумом считывания и более высокой скоростью. Это наиболее сбалансированная камера с комплексными характеристиками.

Технические характеристики камеры Tucsen FL-20BW

Датчик изображения: 1" CMOS, (15,86 мм)

Цвет/моно: Моно

Разрешение: 5472(Гориз.) x 3648(Верт.)

Размер пикселя: 2,40 мкм x 2,40 мкм

Квантовая эффективность: 84%@495нм

Темновой ток: 0.001e-/пиксель/с

DSNU: 0.2e-

PRNU: 0.8%

Шум считывания: 0.6e

Полная емкость ячейки: 16000e

Режим затвора: строковый (Rolling)

Охлаждение: -15 °C

Частота кадров:

• 16 кадров/с @ 5472 x 3648 ( 8 бит ), 8 кадров/с @ 5472x3648 ( 16 бит )
• 53 кадров/с @ 2736 x1824 ( 8 бит ), 27 кадров/с @ 2736x1824 ( 16 бит )
• 67 кадров/с @ 1824 x1216 ( 8 бит ), 67 кадров/с @ 1824 x1216 ( 16 бит )

Режим бининга: 2x2, 3x3, 4x4, 8x8

Настройки экспозиции: авто/ручной

Время экспозиции: 16 мкс - 1 час

Формат изображения: JPG/PNG/TIFF/DICOM

Интерфейс передачи данных: USB3.0

Битовая глубина: 16бит/8бит

Питание: 12В/8А

Вес камеры: 980 г

Программное обеспечение для ПК: Mosaic V2

Операционная система: Windows, Linux

Рабочая среда: температура: 0-40°C; влажность: 10%-85%

Размеры камеры: 85 мм x 85 мм x 112 мм

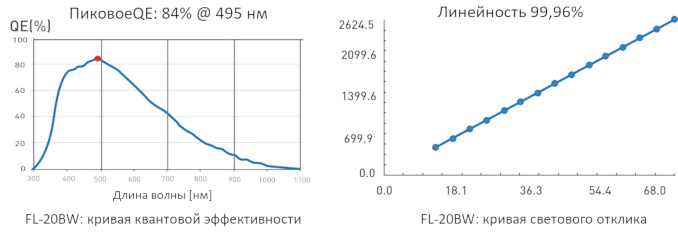

Квантовая эффективность и линейность камеры Tucsen FL-20BW.

Описание программного обеспечения

FL-20BW поддерживает стандартный комплект разработки Tucsen SDK, Microsoft Directshow, видеоинтерфейс Twain и программное обеспечение Mosaic 2.1.

Программное обеспечение Mosaic 2.1 — это большой программный пакет для обработки изображений, разработанный компанией Tucsen для поддержки всего спектра продуктов Tucsen. Это ПО состоит из трех модулей: управление камерой, обработка изображений и измерения. Его основные особенности включают совместимость с двумя системами Microsoft Windows и Apple Mac OS, усовершенствованные алгоритмы "сшивки в реальном времени" и "EDF в реальном времени" и т. д.

Основные возможности Mosaic 2.1

• Сшивание изображений в реальном времени\ EDF \ 3D шумоподавление.
• Интеллектуальная автоматическая экспозиция на основе микроизображений.
• Синтез HDR изображения.
• Поддерживает одиночный снимок, камеру с задержкой.
• Динамическое\статическое измерение.
• Настройка измерительных датчиков, слоев, точности.
• Реализация рисования: точки, линии, прямоугольники, многоугольники, круги, дуги, углы.
• Интеллектуальный рабочий процесс измерения.
• Сохранение и загрузка группы параметров пользователя.
• Настройка именования изображений, стиля, места сохранения.
• Интеллектуальная коррекция плоского поля на основе динамического расчета.
• Синтез и редактирование флуоресцентных изображений в режиме реального времени.
• Экспорт данных в TXT или Excel, создание и печать отчетов.
