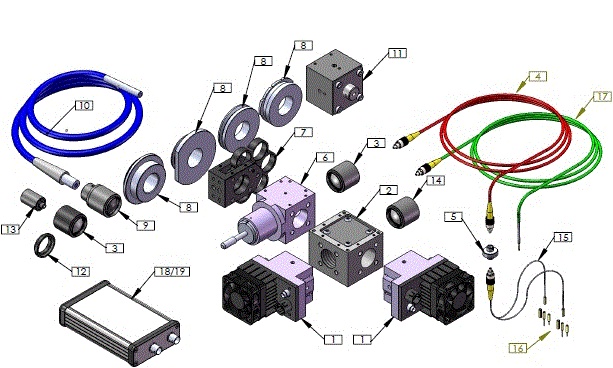

Инструменты для оптогенетики Prizmatix



1. Ультравысокомощные светодиодные источники света

Любые типы ультравысокомощных светодиодов могут сочетаться, формируя много-волновую систему.

2. Объединитель лучей

Любые светодиодные головки Prizmatix могут легко заменяться с коллимированного светодиодного источника света на конфигурацию с светодиодными световодами с помощью соединительного адаптера для световодов (SMA, FC или ST соединители).

3. FCA - соединительный адаптер для световодов соединяет оптический световод со светодиодом: SMA или FC соединитель.

4. Оптоволоконные соединительные шнуры

5. Вращающаяся соединительная муфта

Вращающаяся соединительная муфта специально предназначена для оптогенетических экспериментов с использованием High NA световодов с FC коннекторами. Благодаря очень небольшому трению и плавности шарнира вращающаяся соединительная муфта подходит для использования даже на маленьких мышах.

6. Переключатель лучей

Ручное 6-позиционное колесо фильтра может быть особенно полезно для белых светодиодных источников. Колесо фильтра может быть установлено на выходе луча из светодиода или на объединитель лучей.

7. Колесо фильтра — может содержать до 6 различных фильтров.

8. Адаптеры микроскопа

Система светодиодов может быть легко присоединена к жидкостному световоду посредством LLG-A адаптера.

9. LLG-A — соединяет жидкостный световод с системой светодиодов.

10. LLG-3 / LLG-5

Prizmatix LLG коллиматор настраивается по осям XYZ под сердечник жидкостного световода (LLG-3) с помощью адаптера для эпи-осветительного порта флуоресцентных микроскопов. Данный коллиматор подходит к адаптерам Nikon, Olympus, Zeiss или Leica.

11. LLG-C — коллимирует луч в световоде для флуоресцентного микроскопа.

12. Адаптер C-Mount

13. Световодный коллиматор

На выходе оптического световода мы имеем рассеивающийся свет. Чтобы уменьшить рассеивание может использоваться модуль коллиматора. Prizmatix коллиматор специально предназначен для полимерных оптических световодов high NA с толстой сердцевиной.

14. Референтный фотодиод

15. Оптогенетические световоды

Световоды high NA, сделанные из кварца или полимера, подходят для разнообразных условий эксперимента в сочетании с различными коннекторами, гнездами, диаметром сердцевины и длиной. Световоды могут быть одинарными и двойными, например, для одновременной стимуляции двух полушарий мозга.

16. Вживляемая каннюля

17. Оптогенетические световоды — например, световод со стальным наконечником, через который выступает голый световод для активации срезов мозга in-vitro под микроскопом.

18. Импульсный генератор

Основанное на микропроцессоре устройство, обеспечивающее простое управление светодиодными источниками через ПК с USB портом.

19. USB-TTL интерфейс — для управления светодиодами с помощью специальных программ через USB-интерфейс.
