 Обновление системы лазерного спекл-имиджинга от RWD

Китайская компания RWD Life Science в 2022 году выпустила новую модель системы лазерного спекл-имиджинга RWD RFLSI ZW. Если вы уже знакомы с предыдущей системой RFLSI III, то смотрите основные отличия, представленные ниже в таблице. Для всех остальных мы подготовили небольшую статью, в которой описаны принцип работы и достоинства данной системы (еще ниже).

Таблица 1. Сравнение основных характеристик систем  RFLSI III и  RFLSI ZW.

Технические характеристики

RFLSI III

RFLSI ZW

Разрешение изображения - детектирующая камера

2048*2048

2064x1544

Разрешение изображения - камера с ярким полем

2048*2048

Отсутствие яркой заснятой камеры

Изображения

Псевдоцвет /Серая шкала/Цветное яркое поле/Перекрытие

Псевдоцвет /Серая шкала/Цветное яркое поле/Перекрытие/интенсивность

Лазер класса I



Класс 1 - IEC 60825-1:2014

Оптимальная скорость разложения изображения

3 мкм/пиксель

3,9 мкм/пиксель

Эффективные пиксели на единицу площади

5 млн. пикселей/см2

7,5 млн. пикселей/см2

Метод фокусировки

Автофокус

Автофокус

Точная фокусировка

Да

Да

Сочетание с другим устройством

Н/Д

Вход BNC: 2 Триггерных входа/выхода

Зона мониторинга изображений

0,2*0,2 см-9*9 см.

0,57* 0,75-22,5* 30 см;

Максимальная частота кадров (FPS)

120

100

Оптический зум

12

10x

Рабочее расстояние (см)

10-35 см

10-40 см

Смещение яркого/цветного изображения

Нет, регулируется аппаратным и программным обеспечением

Нет, Совмещение уровней пикселей

Глубина

1 мм

1 мм (проекционный модуль, глубина проникновения более 1 см)

Калибровочная коробка

Н/Д

Да

Работа графического процессора

Да

Да

Обновление до модуля кислорода в крови

Н/Д

Да

Индикаторный лазер (длина волны/количество)

650/1

650/2

Гарантия (лет)

2

2

Система лазерного спекл-имиджинга RWD RFLSI ZW предназначена для выявления интенсивности микроциркуляции крови в организме человека и животных.

Микроциркуляция отвечает за обмен веществ между кровью и тканями организма

Рисунок 1. Микроциркуляция отвечает за обмен веществ между кровью и тканями организма.

Микроциркуляция относится к циркуляции крови между артериолами и венулами, и ее основная функция заключается в обмене веществ между кровью и тканевой жидкостью. Если микроциркуляция нарушена, это приводит ко многим заболеваниям.

Прогресс в разработке оборудования для обнаружения микроциркуляции был поэтапным:

1. Лазерный доплеровский монитор 1970-х годов

Лазерный доплеровский монитор 1970-х годов

Преимущества:

    - живой кровоток;

    - дешёвая цена.

Недостатки:

    - малый диапазон мониторинга (диаметр 0,25 мм-1 мм);

    - инвазивное измерение;

    - отсутствие информации в виде картинки.

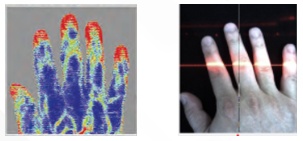

2. Лазерная доплеровская визуализация потока 1980-х годов

Лазерная доплеровская визуализация потока 1980-х годов

Преимущества:

    - живой кровоток;

    - есть данные изображения;

    - неинвазивный метод;

    - большая площадь.

Недостатки:

    - длительное время (около 200 с);

    - низкое разрешение (сшивка пикселей);

    - данные о кровотоке в разных областях не собираются одновременно.

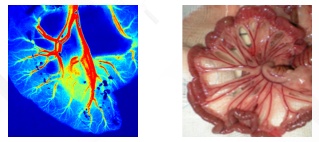

3. Лазерная спекл-контрастная визуализация 21-го века

Лазерная спекл-контрастная визуализация 21-го века

Преимущества:

    - живой кровоток;

    - есть данные изображения;

    - неинвазивный метод;

    - большая площадь;

    - короткое время визуализации и высокая чувствительность (0,01 с);

    - высокое разрешение;

    - данные о каждом пикселе собираются одновременно.

Как устроена система лазерного спекл-имиджинга?

Что такое лазерный спекл?

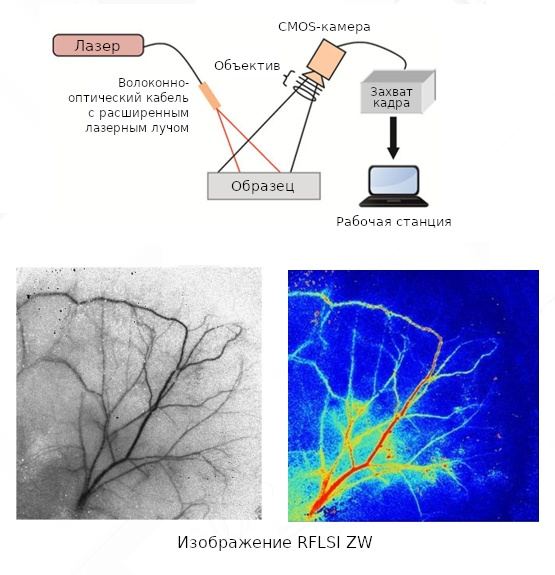

Рис. 2. Что такое лазерный спекл?

Когда лазер освещает ткани, отраженный свет меняется по интенсивности, так как красные кровяные тельца в сосудах продолжают течь.  Датчик изображения собирает весь отраженный свет в виде сигналов, затем преобразует отраженные лазерные сигналы в сигналы изображения, которые образуют размытую картину спекла.

Чем быстрее кровоток, тем быстрее текут эритроциты, и тем больше размывается изображение.

LSCI предлагает лучший способ изучения микроциркуляции, который был невозможен в прошлом. Он позволяет визуализировать перфузию крови в тканях и получать изображения с высоким временным и пространственным разрешением. Количественные данные могут быть получены без прикосновения к ткани, красителей или трассирующих элементов. Теперь вам доступен динамический мониторинг в реальном времени перфузии крови и переменных кислорода крови.

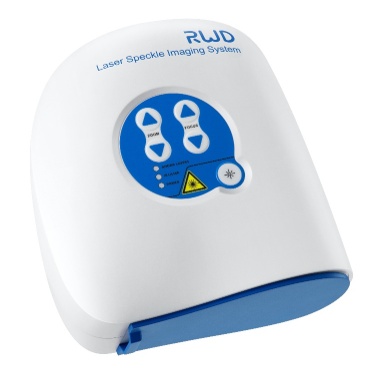

Внешний вид RFLSI ZW

Рис. 3. Внешний вид RFLSI ZW.

Особенности продукта:

  • высокое временное и пространственное разрешение;
  • бесконтактный, неинвазивный метод;
  • визуализация всего поля в реальном времени;
  • мульти-выход: видео, изображение, количественные данные о перфузии кровотока;
  • до 50 ROIs;
  • анализ программного обеспечения в автономном режиме;
  • поддержка протокола расширения BNC;
  • поддержка расширенного TR-LSCI и переменных кислорода крови (в разработке).

Технологические улучшения, используемые в RFLSI ZW

Ряд технологий, используемых в приборе, повышают его производительность и релевантность данных. Например, в RFLSI ZW используется полупроводниковый охладитель, время охлаждения и нагрева быстрое, и может быть реализован высокоточный контроль охлаждения для обеспечения постоянной температуры лазера и стабильности данных мониторинга.

Использование двух двигателей фокусировки в сочетании с лазерным датчиком дальности позволяет значительно повысить эффективность и точность фокусировки. Линейный двигатель повышает скорость фокусировки, а шаговый двигатель увеличивает ее точность.

Самокалибровка может быть выполнена в любое время, чтобы уменьшить отклонение данных, вызванное изменениями окружающей среды и отказом лазера.

Набор оптических линз может фильтровать свет других длин волн, кроме 785 нм, делать сигнал спекла более равномерным, гарантируя, что только сигнал лазерного спекла может быть получен CMOS-камерой.

Мощное программное обеспечение для обработки изображений обеспечивает улучшенное качество и оптимизацию деталей изображения.

КМОП-сенсор REGIUS® с интегральным затвором гарантирует превосходное качество изображения и высокую скорость съемки (10X; 2064×1544 пикселей; 3,9 мкм/пиксель;100FPS).

Способы улучшения изображения

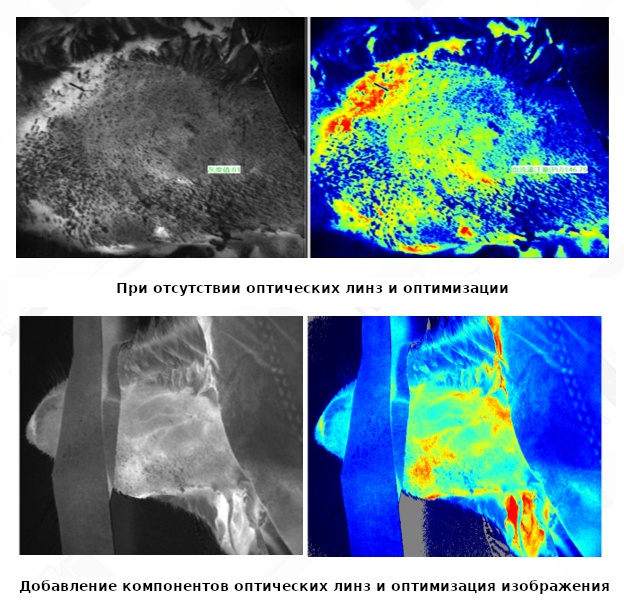

Рис. 4. Способы улучшения изображения.

Получение более чистого спекл-сигнала с помощью аппаратных средств в сочетании с оптимизацией программного обеспечения значительно улучшает качество изображения.

Лазер, используемый в приборе, соответствует Class 1-IEC 60825-1:2014.

Через интерфейс BNC (4 разъема) RFLSI ZW его можно использовать с другим оборудованием, а в программном обеспечении возможно задать время запуска, интервал сбора и частоту. Так, например, к RFLSI ZW можно подключать насосы для доставки лекарств, оптогенетические стимуляторы, коллекторы электрических сигналов и т. д.

Схема работы модуля кислорода крови

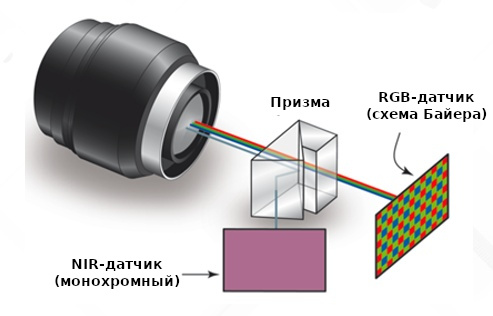

Рис. 5. Схема работы модуля кислорода крови (в разработке).

Модуль кислорода крови (в разработке) осуществляет мониторинг в реальном времени перфузии крови тканей и кислорода крови в одной и той же области.

Количество автономных компьютеров не ограничено, а анализ данных можно проводить в других местах для повышения эффективности.

Функция автофокусировки за считанные секунды обеспечивает точную настройку фокуса посредством встроенного ПО.

Физическая кнопочная панель делает экспериментальную операцию более удобной, а высота и угол наклона прибора могут быть отрегулированы произвольно.

Основные приложения, для которых можно использовать RFLSI ZW

Мониторинг церебральной перфузии крови Мониторинг церебральной перфузии крови.

Диагностика и изучение сепсиса Диагностика и изучение сепсиса.

Мониторинг периферических сосудов Мониторинг периферических сосудов.

Изучение роста и ингибирования опухолей Изучение роста и ингибирования опухолей.

Модель CAM Модель CAM.

Мониторинг перфузии крови в печени Мониторинг перфузии крови в печени.

Мониторинг перфузии крови на кончиках пальцев Мониторинг перфузии крови на кончиках пальцев.

Диагностика и изучение кожных аллергий Диагностика и изучение кожных аллергий.

Диабетическая стопа Диабетическая стопа.

Диагностика и изучение травм спинного мозга Диагностика и изучение травм спинного мозга.

Диагностика и изучение образования тромбов Диагностика и изучение образования тромбов.

Диагностика и изучение заболеваний почек Диагностика и изучение заболеваний почек.

Технические характеристики RWD RFLSI ZW

  • разрешение: ≥2064×1544 пикселей;
  • частота кадров: ≥100 кадров в секунду;
  • поле изображения: 5×7 мм2 - 23×30 см2;
  • оснащен калибровочным блоком для быстрой и регулярной калибровки;
  • оснащен интерфейсами ввода и вывода сигнала, что позволяет осуществлять синхронизацию сигнала с внешним оборудованием;
  • автоматическая фокусировка; время фокусировки ≤ 5с;
  • рабочее расстояние для визуализации составляет 10-38 см;
  • расстояние автоматически измеряется и отображается в режиме реального времени;
  • масштабируемый модуль TR-LSCI;
  • масштабируемый модуль измерения кислорода крови (в разработке).
