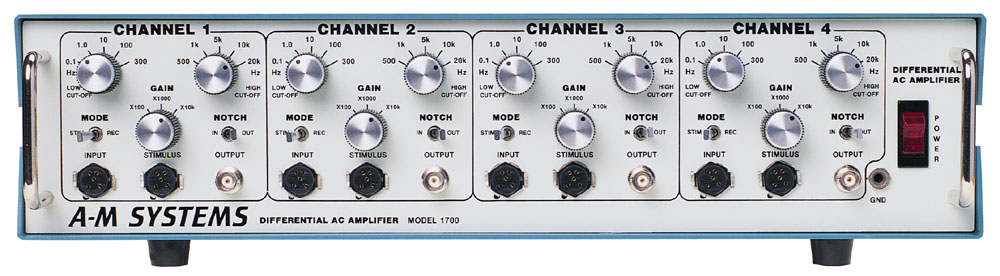

Model 1700 дифференциальный усилитель переменного тока

Model 1700 дифференциальный усилитель переменного тока для исследовательских и обучающих целей. Используется для записи внеклеточной активности от возбудимых тканей.

Особенности усилителя Model 1700:

• Четыре усилителя в одном недорогом инструменте
• Коэффициенты усиления на x100, x1,000, и x10,000
• Низкий шум(1.0µV от пика до пика)
• Высокое входное сопротивление (100000 MΩ)
• Фильтры высоких и низких частот
• Фильтр сетевых помех
• Универсальное питание (110-220 B)

Модель 1700 включает::

• Руководство оператора
• Четыре 3-футовых кабеля (5-контактный разъем на одном конце; № по каталогу: 692000)
• Оборудование для монтажа в стойку

Технические характеристики дифференциального усилителя Model 1700:

Шум

• Напряжение, fB = 10 Гц-10 кГц, типичное: 1,0 мкВ, p-p

Напряжение смещения

• Средний дрейф, максимум: ± 30,0 мкВ/градус Цельсия

Ток смещения

• Начальный ток смещения, максимум: ± 0,4 нА

Ток смещения

• Входной ток смещения, максимум: ± 0,4 нА

Входной импеданс

• 1012 Ω || 50 пФ

Межканальные наводки

• 90 дБ при 1 кГц

Диапазон напряжений

• x100: .11 В переменного тока или .11 В постоянного тока ± 5%
• x1000: .011 В переменного тока или .11 В постоянного тока ± 5%
• x10000: .0011 В переменного тока или .11 В постоянного тока ± 5%
• Поглощение синфазного сигнала (CMR): 75 дБ

Скорость нарастания

• 2 В/мкс

Номинальный выход

• Выходное напряжение: ± 11 В
• Выходной ток: 5 мА
• Выходное сопротивление: >5 Ωs

Фильтр низкой частоты среза

• Частоты среза: 0.1, 1.0, 10.0, 100, 300 Гц
• Скорость среза: 40 дБ/декада

Фильтр высокой частоты среза

• Частоты среза: 0.5, 1.0, 5.0, 10, 20 кГц
• Скорость среза: 40 дБ/декада

Фильтр с засечками

• Центральная частота: 50 Гц или 60 Гц (заводская настройка)
• Отклонение: >35 дБ

Области применения дифференциального усилителя Model 1700 включают:

• Запись с нескольких устройств
• Вызванные потенциалы
• Запись ЭЭГ/ЭМГ/ЭКГ/ЭРГ
• Долговременная потенциация
