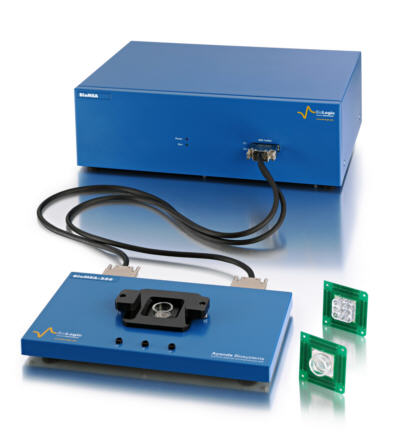

 BioMEA - модульная 256-канальная система регистрации и стимуляции на массиве микроэлектродов

Вы можете ознакомиться с характеристиками и купить товар "BioMea" по выгодной цене, которую следует уточнить, сделав запрос.

Модульная 256-канальная система регистрации и стимуляции на массиве микроэлектродов (Micro Electrode Array, MEA). Система MEA предназначена для исследований динамики активности больших нейронных сетей. Прибор объединяет в себе конструкции и технологии Bio-Logic SAS и Ayanda Biosystems. BioMEA представлена 3 моделями, поддерживающими 64, 128 или 256 каналов. Электроды могут быть как планарными, так и объемными (оптимизированными для более глубокого проникновения в ткань).

Модели BioMEA-64, BioMEA-128 и BioMEA-256 представляют собой модульные конструкции, что позволяет сначала приобрести вариант с меньшим числом каналов, а затем наращивать их число докупая модули.

BioMEA представляет собой генератор импульсов, комбинированный с мощной системой сбора данных. Стимуляция и регистрация может проводиться одновременно.

BioMEA разработана для удобства совместимости как с прямыми, так и с инвертированными микроскопами, установками для патч-клампа, перфузионными системами и.т.п.

Практически все параметры для управления генераторами и регистрации задаются из одного программного окна.

Особенности системы BioMEA:

  • Применяется для in vitro электрофизиологии
  • Параллельная стимуляция и регистрация на 256 электродах
  • Визуализация в реальном времени
  • Онлайн фильтрация
  • Стимуляция по току
  • Совместимость с прямыми и инвертированными микроскопами
  • Удобство дизайна паттернов стимуляции

Программное обеспечение

Программное обеспечение BioMEA снабжено дружественным к пользователю интерфейсом. Предесмотрено независимое или групповое управление стимуляцией и регистрацией на 256 электродах, а также независимые коэффициенты усиления на каждом канале. Полная совместимость с программой Spike2! Форма стимулирующих импульсов может быть синусоидальной, прямоугольной, моно- и биполярной, а также в виде рампа (пилообразная форма).

Возможности программного обеспечения:

  • Экспорт данных в Spike2, Neuroexplorer
  • Отдельная .dll для управления прибором из MATLAB и других систем программирования
  • Легкий дизайн стимула
  • Одновременное отображение 256 каналов
  • Визуализация с временным сдвигом при оцифровке
  • Автоматическая детекция активности на электроде

Технические характеристики системы BioMEA:

Сбор данных
Синхронный для 64, 128 или 256 каналов
Диапазон чувствительности
± 2.5 мВ (усиление 750)
± 1.5 мВ (усиление 1)
Полоса пропускания
0.08 Гц – 3.2 КГц
Шум
DC remove : 4 мкВ

1-100 Гц : 3.5 мкВ

100 – 300 Гц : 1.5 мкВ

300 Гц – 3.5 КГц : 2.9 мкВ
Макс. частота сбора данных
13 КГц

26 КГц в некоторых конфигурациях
Разрешение
14 бит
Входное сопротивление
>1 ТОм
Питание
±2.5 В

Токовая стимуляция
Синхронно для 64, 128 или 256 каналов
Число предустановленных паттернов
8 для каждого электрода
Диапазон тока
± 300 мкА
(зависит от сопротивления электрода)
Точности по времени
< 1 мкс

Отдельный коннектор для подключения еще 8 независимых электродов



Общие параметры
Размеры пульта управления
430 x 312 x 146 мм
Размеры BioMea
280 x 160 x 52 мм
Питание
110 - 220 В
Управление от компьютера
USB
Требования к ПК
Windows XP, Vista
Толщина держателя MEA
21 мм

Micro Electrode Array, MEA
MEA model
Planar
3D
4 ячейки

4 ячейки 3D

9 ячеек
Диэлектрик
Стекло
Стекло
Стекло
Стекло
Стекло
Число ячеек
1
1
4
4
9
Электродов на ячейку
256
256
64 x 4
64 x 4
28 x 2, 32 x 1
Расположение электродов
Матрица 16 x 16
Матрица 16 x 16
Матрица 8 x 8
Матрица 8 x 8

6 x 5 (-2 угловых)

6 x 6 (-4 угловых

Электроды
Платина
Платина
Платина
Платина
Платина
Форма электродов
Плоские

3D, высота 50-70 мкм

Плоские

3D, высота 50-70 мкм

Плоские
Расстояние между электродами
200 мкм
200 мкм
200 мкм
200 мкм
200 мкм
Диаметр электродов
46 мкм
46 мкм
42 мкм
42 мкм
42 мкм
Сопротивление
450-600 КОм
150-300 КОм
500-700 КОм
200-600 КОм
500-700 КОм
Земляной электрод
4 шт, внутр.
4 шт, внутр.
4 шт, внутр.
4 шт, внутр.
4 шт, внутр.

 Технология MEA основана на внеклеточной регистрации электрической активности клетки или группы клеток. Метод позволяет:

  • проводить неинвазивные долговременные (до нескольких месяцев) эксперименты;
  • осуществлять многоточечную стимуляцию и регистрацию;
  • имеет высокую производительность при работе с многоячеистыми биочипами.
