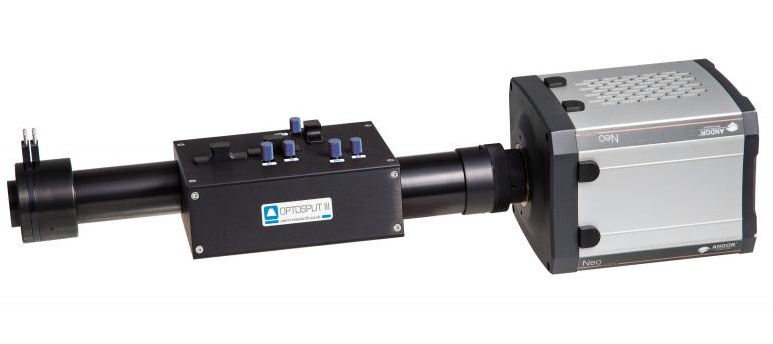

Делитель изображения TripleSplit (OptoSplit III)

OptoSplit III (TripleSplit) расширяет концепцию делителя изображений OptoSplit, добавляя дополнительный второй светоделитель для разделения поля на два или три отдельных, пространственно эквивалентных канала, которые могут отображаться рядом на одном чипе камеры.

Разделение обычно выполняется на основе длины волны или поляризации, что позволяет использовать приложения, где требуется одновременное или высокоскоростное получение нескольких полос излучения или состояний поляризации. Одновременная регистрация до трёх изображений даёт существенное преимущество по сравнению с ручными или электронными сменщиками фильтров, поскольку больше не нужно останавливать сбор данных для смены положения фильтра. Это позволяет камере работать в режимах высокоскоростной потоковой передачи.

Драйверы устройств включены в большинство коммерческих пакетов обработки изображений для облегчения регистрации и обеспечения соотношения в реальном времени и в автономном режиме, а также для наложения флуоресцентных изображений. В качестве альтернативы, можно использовать TripleSplit с простым программным обеспечением для захвата изображений, а обработку выполнять вручную в автономном режиме или с помощью драйверов от Cairn MicroManager и ImageJ. Простая и доступная конструкция делает Optosplit III отличной платформой для альтернативных приложений, таких как поляризация pFRET или получение многоглубинных изображений.

Хотя разветвители изображения Optosplit III оптимизированы для работы с научным микроскопом, их также можно использовать с объективами камер или любой другой системой линз, обеспечивающей плоскость изображения подходящего размера и диафрагменного числа (уточняйте подробности).

Особенности и преимущества OptoSplit III (TripleSplit)

• Компактная конструкция со встроенными входными и выходными портами C-mount в стандартной комплектации (крепления F и T по запросу)
• Поддержка сенсоров с диагональю до 29,4 мм (25 мм при использовании одноканального куба)
• Бюджетная альтернатива трем камерам
• Противореактивные покрытия от 425 до 875 нм на всех оптических поверхностях
• Фирменная оптика диаметром 40 мм
• Простое и точное управление регистрацией изображений
• Сменный фильтр / Дихроичные держатели
• Размеры эмиссионного фильтра – диаметр 25 мм
• Рекомендуемые размеры дихроичных фильтров – 26 x 38 x 2 мм (плоскостность лямбда/2)
• Одноканальный куб «Bypass» для легкого переключения в одноканальный режим работы
• Угловые и плоские вспомогательные вставные держатели для 25-мм ND-фильтров и хроматических корректирующих линз (1 дюйм по запросу)
• Доступно увеличение 1x и 1,3x
• Дополнительный комплект для поляризационного разделения, включающий светоделительный куб и вращающийся поляризатор
• Полностью регулируемая прямоугольная маска с фиксированным или изменяемым центром для ограничения области интереса

Области применения OptoSplit III

OptoSplit III применяется в высокоточной флуоресцентной и мультиканальной микроскопии, где требуется синхронная регистрация нескольких оптических сигналов без временных задержек.

Основные области применения:

• Флуоресцентная микроскопия с несколькими маркерами
• FRET (Förster Resonance Energy Transfer)
• Ратиометрические измерения (Ca²⁺, pH и напряжение)
• Поляризационная микроскопия (анизотропия)
• TIRF-микроскопия и конфокальная микроскопия
• Микроскопия с одноплоскостным освещением (SPIM)
• 3D и многоуровневая (Z-stack) визуализация
• Суперразрешающая микроскопия (PALM/STORM)
• Исследование динамики клеточных процессов в реальном времени
• Одновременная регистрация нескольких флуоресцентных зондов
