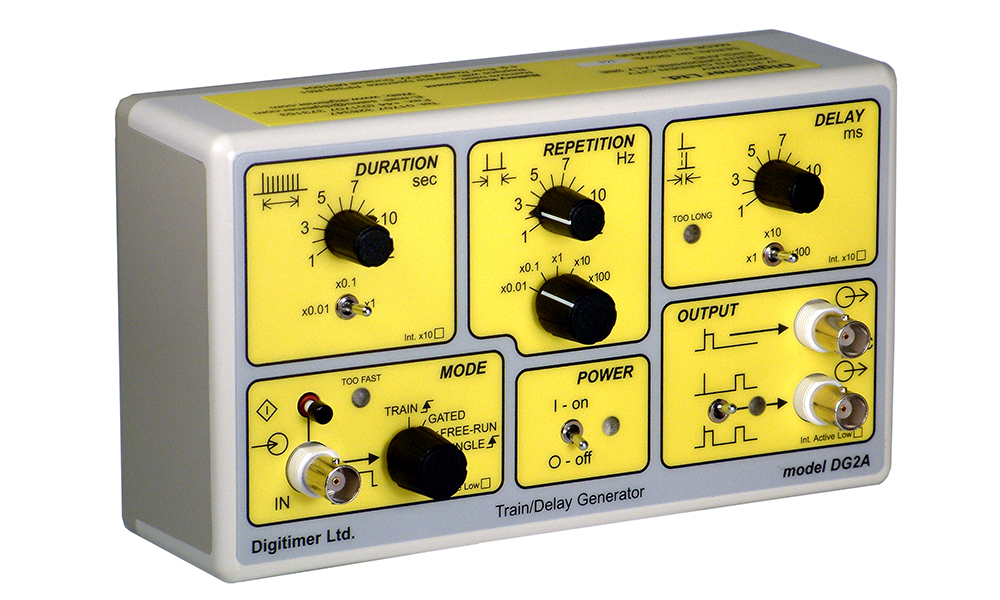

Генератор серии импульсов/задержки DG2A

Небольшой отдельно стоящий прибор DG2A Train Delay Generator был разработан для управления обычной повторяющейся стимуляцией, а также для определения эффективного рефрактерного периода с помощью второго, задержанного импульса. DG2A особенно полезен в качестве генератора частоты.

Изолированные стимуляторы DS3 и DS7A, имеющие собственные регуляторы длительности импульса, могут использоваться с генераторами серии и генераторами задержки DG2A. Основные функции предшествующего генератора триггеров DG2 по-прежнему включены, но расширены, чтобы позволить генерировать последовательности импульсов в ответ на входные сигналы от других устройств. Генератор серии/задержки DG2A имеет четыре режима работы, которые подробно описаны ниже:

• Train (Серия) — В режиме TRAIN обычное нажатие кнопки или TTL-совместимый триггер, поступающий на разъем IN DG2A, преобразуется в последовательность импульсов SYNC с частотой повторения и длительностью импульсов, определяемой настройками REPETITION и DURATION. Регулятор DELAY позволяет ввести задержанный импульс после каждого импульса SYNC, который может быть обнаружен на выходе OUT-1/OUT-2.
• Gated — В режиме GATED DG2A будет выдавать последовательность импульсов на гнездо SYNC, пока на входе гнезда IN будет высокий уровень TTL. Это позволяет оператору включать и выключать последовательность импульсов с помощью внешнего устройства. Частота повторения импульсов определяется параметром REPETITION. Регулятор DURATION не имеет функции в этом режиме. Регулятор DELAY позволяет ввести задержанный импульс после каждого импульса SYNC, который может быть обнаружен на выходе OUT-1/OUT-2.
• Free-run — В режиме FREE-RUN DG2A будет непрерывно выдавать импульсы SYNC с частотой следования импульсов, определяемой настройкой REPETITION, пока устройство включено. Регулятор DURATION не имеет функции в этом режиме. Регулятор DELAY позволяет вводить задержанный импульс после каждого импульса SYNC, который может быть обнаружен на выходе OUT-1/OUT-2.
• Single — В режиме SINGLE один TTL-совместимый триггер, поступающий на гнездо IN или нажатие кнопки, преобразуется в один импульс SYNC. Регуляторы REPETITION и DURATION не имеют функций в этом режиме. Регулятор DELAY позволяет ввести задержанный импульс после каждого импульса SYNC, который может быть обнаружен на выходе OUT-1/OUT-2 DG2A.

Технические характеристики генератора серии/задержки DG2A

Устройство всегда вырабатывает импульс для синхронизации другого оборудования в режиме SYNC и импульс, задержанный после SYNC с помощью регуляторов DELAY.

Режимы

Управление: Четырехпозиционный поворотный переключатель.

Перемещение этого регулятора немедленно прерывает любой цикл и сохраняет его в состоянии сброса в течение примерно 1 секунды.

Это полезная функция, если случайно будет выбран слишком длинный цикл.

Функции:

• SINGLE — входной сигнал вызывает один выходной импульс.
• FREE-RUN — непрерывные выходные импульсы, заданные регуляторами REPETITION.
• GATED — Входной сигнал позволяет устройству вырабатывать импульсы, заданные регуляторами REPETITION.
• TRAIN — входной сигнал запускает устройство для создания импульсов, заданных регуляторами REPETITION, на время, установленное регуляторами DURATION.

Вход

Разъем: гнездо BNC

Уровни: TTL высокий (>1,5 В), TTL низкий (<0,8 В).

Полярность: Активный высокий уровень (GATE/TRAIN) и положительный фронт (SINGLE) или активный низкий уровень и отрицательный фронт задаются с помощью внутренней перемычки.

Внутренняя перемычка: Включить "Активный низкий уровень" — позволяет использовать вход с низким уровнем во время его активной фазы.

На передней панели имеется флажок для пометки водостойким маркером, когда перемычка включена.

При активном низком уровне можно использовать внешнее замыкание контактов.

Кнопка: Имеет ту же функцию, что и действующий входной сигнал.

Индикатор: "TOO FAST" Красный светодиод, который мигает, если триггер получен, когда устройство занято.

ДЛИТЕЛЬНОСТЬ (серия)

Общий диапазон: 10 мс — 12 секунд в трех перекрывающихся диапазонах.

Управление: Однооборотный регулятор с маркировкой 1 — 12 с с промежуточными целочисленными отметками на панели.

Точность: ±1% на отметках "1" и "12", ±5% на промежуточных отметках.

Множитель: x0.01; x0.1; x1.

Внутренняя перемычка: Включить "x10" - дает общий диапазон 100 мс — 120 с.

На передней панели имеется флажок для маркировки водостойким маркером, если она включена.

Повторение (частота)

Общий диапазон: 0,01 — 1200 Гц в пяти перекрывающихся диапазонах.

Управление: Однооборотный регулятор с маркировкой 1 — 12 Гц с промежуточными целочисленными отметками на панели.

Точность: ±1% на отметках "1" и "12", ±5% на промежуточных отметках.

Множитель: x0.01 ; x0.1 ; x1 ; x10 ; x100.

ЗАДЕРЖКА

Общий диапазон: 1 мс — 1200 мс в трех перекрывающихся диапазонах.

Управление: Однооборотный регулятор с маркировкой 1 — 12 мс с промежуточными целочисленными отметками на панели.

Точность: ±1% на отметках '1' и '12', ±5% на промежуточных отметках.

Множитель: x1; x10; x100.

Внутренняя перемычка: Включите "x10" — общий диапазон 10 мс — 12 с.

На передней панели имеется флажок для маркировки водостойким маркером, если она включена.

Индикатор: "TOO LONG" Красный светодиод, который мигает, если задержка больше, чем может быть произведено для каждого импульса.

Выходы — SYNC

Разъем: гнездо BNC.

Сигнал: Положительный импульс, 200 мкс, TTL-совместимый импульс (амплитуда 5 В).

Выходы - OUT

Разъем: гнездо BNC.

Сигнал: Положительный импульс, 200 мкс, импульс, совместимый с TTL (амплитуда 5 В).

Управление: Выбор только импульса задержки (вверх) или обоих импульсов синхронизации и задержки.

Индикатор: Янтарный светодиод, который мигает для каждого выходного импульса OUT.

Внутренняя перемычка: Включить "Активный низкий уровень" — подача на выход низкого уровня во время его активной фазы.

На передней панели имеется флажок для пометки водостойким маркером, когда она включена.

Питание

Управление: Переключатель ON/OFF. OFF — вниз.

Потребление: <2 мА.

Внутренний: PP3 — (IEC-6LR61) стиль. Предпочтительнее щелочные.

Срок службы батарей: Приблизительно 250 часов с Ever Ready 6LF22 или Duracell MN1604.

Размеры

Размер: 188 x 110 x 60 мм (Ш х В х Г).

Вес: 490 грамм с установленной батареей.

Аксессуары для генератора серии/задержки DG2A

В комплекте

• Руководство оператора
• Одна батарея PP3 (установлена)

Рекомендуемые

• D185-TC3 BNC кабель
• D185-TC3-2м кабель BNC
