Изолированный биполярный стимулятор постоянного тока DS5

Особенности изолированного биполярного стимулятора постоянного тока DS5

• выход до ±50 мА от ±120 В, в 3 диапазонах выходного сигнала;
• изолированный выход постоянного тока пропорционален входному "командному" напряжению;
• разработан для использования в тестировании нервной возбудимости на основе QtracW;
• совместим с DAQ, способными выдавать аналоговое напряжение на выходе;
• функции безопасности обеспечивают защиту пациента;
• только для исследований — не предназначен для клинического использования на человеке.

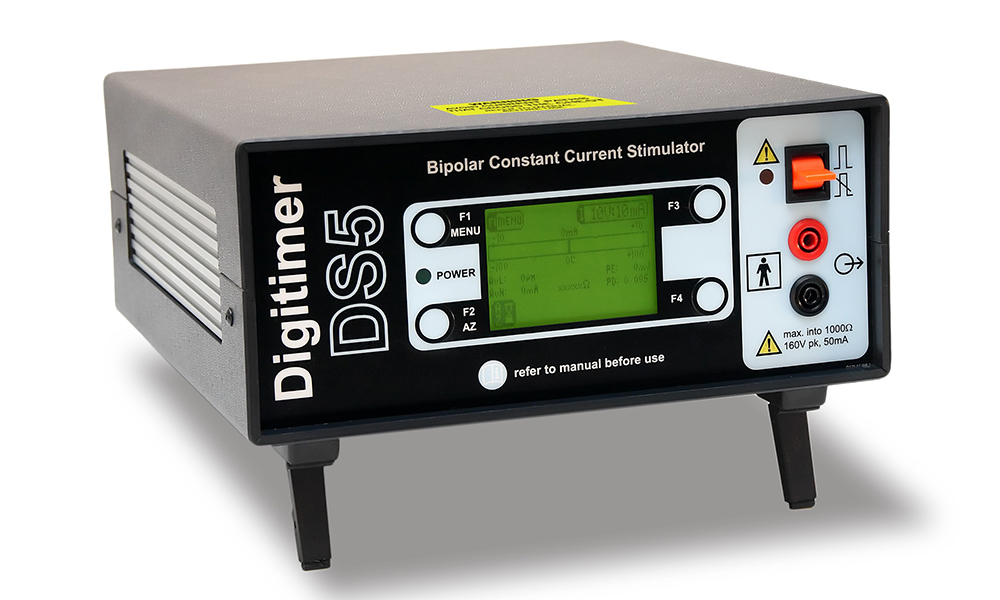

Изолированный биполярный стимулятор постоянного тока Digitimer DS5 позволяет управлять амплитудой стимула и временными параметрами с помощью компьютера и имеет максимальный выход постоянного тока ±50 мА. Изначально он был разработан для ускорения и улучшения диагностики периферических нервов человека путем облегчения полуавтоматических тестов на возбудимость нервов. Однако он не одобрен в России для использования в клинических условиях на человеке, но может использоваться в нейрофизиологических исследованиях, включая психологические, вестибулярные и ноцицептивные тесты.

DS5 управляется аналоговым входным сигналом напряжения или "командным" сигналом, который он преобразует в изолированный стимул постоянного тока (до ±50 мА), точно повторяя форму входной волны. В результате DS5 должен представлять интерес для тех, кто хочет управлять протоколами поверхностной электростимуляции с помощью программно-аппаратных комбинаций, способных создавать подходящую форму сигнала командного напряжения, например, для полуавтоматизированных исследований боли или тестирования сенсорного порога. DS5 также использовался для протоколов гальванической вестибулярной стимуляции (GVS) и транскраниальной переменной стимуляции (tACS).

DS5 был разработан в сотрудничестве с профессором Хью Бостоком (UCL, Лондон) для использования с QtracW, пакетом программного обеспечения для управления стимулами возбудимости нервов, сбора и анализа данных, также доступным от Digitimer.

Технические характеристики изолированного биполярного стимулятора постоянного тока DS5

Выход: Биполярный постоянный ток, пропорциональный входному напряжению.

Выходные диапазоны: ±10; ±25; ±50 мА для входа с полной шкалой.

Входные диапазоны: ±1; ±2,5; ±5; ±10 В полной шкалы.

Подключения:

• Выход — 4 мм зачехленные, защищенные от прикосновения гнезда (красное и черное) на 3/4" центрах.
• Мониторы — гнезда BNC на задней панели для "подаваемого тока" и "приложенного напряжения".
• Вход — гнездо BNC на задней панели.
• Обновление прошивки — гнездо USB на задней панели.

Органы управления:

• Четыре кнопки на передней панели с надписями на ЖК-дисплее
• Выход — Вкл/Выкл-Сброс

Пределы безопасности:

• 50мДж/300мДж импульсная энергия
• 50 мкА средний ток «холостого хода»
• 10 мА средний импульсный ток
• 50 мА пиковый ток
• 1с/5с максимальная длительность импульса

Индикаторы:

Светодиод включения питания: Зеленый

Предупреждающий светодиод: Янтарный

ЖК-дисплей для настройки и проверки:

• Поставляемый пиковый ток *
• Диапазон входного напряжения
• Диапазон выходного тока
• Пиковое напряжение*
• Предупреждения об ошибках
• Несоответствие требованиям
• Энергия импульса (PE)
• Длительность импульса (PD)
• Средний ток холостого хода (AvL)
• Средний импульсный ток (AvH)

Программное обеспечение: Microsoft Windows совместимое USB программное обеспечение (WinXP и выше)

Питание: 100 В, 120 В, 200 В или 240 В (выбирается внешне), 47-63 Гц, 35 ВА

Классификация: Класс I с прикладной частью типа BF

Безопасность: EN(IEC) 60601

Размеры: 225 x 100 x 255 (Ш x В x Г)

Вес: 4 кг (приблизительно)

* Эти значения отображаются графически, а не численно.

Аксессуары для изолированного биполярного стимулятора постоянного тока DS5

В комплекте:

• Сетевой провод (питание);
• Руководство оператора;
• USB-кабель.

Рекомендуемые:

• D185-HB4 - выходной удлинительный кабель;
• D185-OC1 - выходные штекеры;
• Электроды и адаптерные провода для электродов.
