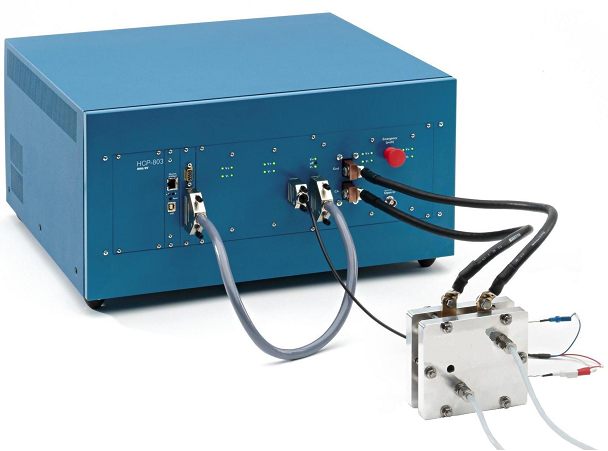

HCP-803 — потенциостат для работы с большими токами

Потенциостат/гальваностат HCP-803 предназначен для исследовательской работы с большими токами, а также для общих задач электрохимии. Имеется возможность отключения опции работы с большими токами.

HCP-803 разработан для тестирования топливных элементов, для измерения производительности суперконденсаторов и батареек, для гальванометаллизации.

Подключение к компьютеру производится через порт USB или Ethernet. При подключении через Ethernet прибор становится частью локальной сети, предоставляющей дистанционный доступ для пользователей. Удобен для одновременной работы с несколькими пользователями. Каждый канал прибора имеет аналоговые входы и выходы для управления внешними устройствами и для регистрации сигнала от внешних устройств.

HCP-803 комплектуется программным пакетом EC-Lab (v9.16), поддерживающей более 35 методов. Имеется возможность быстрого переключения между режимами фиксации потенциала и фиксации тока.

Общие параметры

• Ток от 10 нА до 400 мА при разрешении 760 пА
• Динамический диапазон потенциала: ±3В при ±80А, ±4В при 40А
• Точность: 300 мкВ (до 5мкВ при задании узкого динамического диапазона)
• Измерение EIS в диапазоне 10 мкГц – 10 КГц при 80А или до 500 КГц при отключении ражима работы с высокими напряжениями
• Отключаемый модуль расширения диапазона тока до 80А

Применяется для работы с:

• Топливными элементами
• Суперконденсаторами
• Гальванометаллизации
• Батарейками
• Общими электрохимическими задачами
• Электросинтеза

Программный пакет EC-Lab (v9.16) поддерживает 35 экспериментальных протоколов, а также позволяет создавать свои. Каждый из параметров может изменяться даже в процессе эксперимента, что автоматически регистрируется в файле протоколе.

На заметку: Выбрать полярограф вам поможет краткий обзор сфер их использования. В случае необходимости, задавайте вопросы нашим специалистам.

Технические характеристики потенциостата HCP-803:

Контроль ячейки:

• ЦАП: 16 бит dynamic, 12 бит attenuation, 12 бит shift
• Диапазон: 20В (от ±10 В до 0-20В)
• Максимальный ток: ±400 мА
• Разрешение по напряжению: 300 мкВ на диапазоне 20 В
• до 5 мкВ на диапазоне 200 мВ
• Разрешение по току: 0,004% от диапазона 760 пА на 10мкА (76 пА на 1нА)
• Точность: <0,1% для полной шкалы.
• Rise time: от 10% до 90% менее, чем за 2 мкс (без нагрузки)

Измерение тока:

• АЦП 16 бит
• Диапазон: 10 мкА, 100 мкА, 1 мА, 10 мА, 100 мА, 1 А
• Точность: 0,004% от диапазона
• Интервал измерений: 200000 измерений/с
• Точность (DC): <0,1% для полной шкалы

Измерение потенциала:

• АЦП 16 бит
• ЦАП 12 бит shift
• Диапазон: ±2.5В, ±5В, ±10В, ±10В с подстройкой
• Точность: 0,0015% от диапазона (до 75 мкВ)
• Интервал измерений: 200000 измерений/с
• Точность (DC): <0,1% для полной шкалы

Референсныеэлектроды:

• 3 potential measurement leads with 2 different voltage measurements
• Входной импеданс 1 ТОм параллельно с 20 пФ
• Bias current: <5 пА

Импеданс (EIS):

• Диапазон частот: 10 мкГц – 500 Кгц

Дополнительные входы и выходы для каждого канала:

• 2 аналоговых входа: 16 бит, ±2.5В, ±5В, ±10В
• 1 TTL вход и 1 TTL выход

Питание: 85-264 В, 47-440 Гц

Модуль расширения диапазона до 80А

Контроль ячейки:

• Максимальный прилагаемый ток: ±80А
• Диапазоны потенциалов: ±5В при 1А, ±4В при 40А, ±3В при 80А
• Rise time: от 10% до 90% менее, чем за 2 мкс (без нагрузки)

Измерения:

• Точность измерения потенциала: < 0,1% от диапазона
• Точность установки потенциала: < 0,5% от диапазона
• Токовый шум: 14 мА RMS (0-100 КГц)
• Шум потенциала: 0,18 мВ RMS (0-100 КГц)

Общие параметры:

• Питание: 85-264В, 50/60Гц
• Мощность: 760 Вт
• Размер: 49 x 27 x 46 см
• Вес: 23 кг

Модуль расширения диапазона 80А/3В совместим с потенциостатами VMP3 и VSP.

Поддерживаемые методы:

• Вольтамперометрия: OCV, CV, хроноамперо/хронокоулометрия, хронопотенциометрия, ступенчатая вольтаметрия
• EIS: Гальвано, Потенцио, Ступенчатая, Компенсация IR
• Импульсные техники: DPV, SWV, NPV, DNPV
• Дизайнер методик: Modular potentio, Modular galvano, Loop, Trigger in/out, Wait

Применение:

• Тестирование батареек: GCPL1, GCPL2, GCPL3, GCPL4, GCPL5, PCGA, Constant load discharge, Constant power discharge, APGC
• Коррозия: Линейная поляризация, коррозиометрия, общая коррозия, циклическая потенциометрическая поляризация, Depassivation potential, Multielectrodes potentiodynamic pitting, Multielectrodes potentiostatic pitting, ZRA, ZVC
• Другие методы, созданные пользователями
