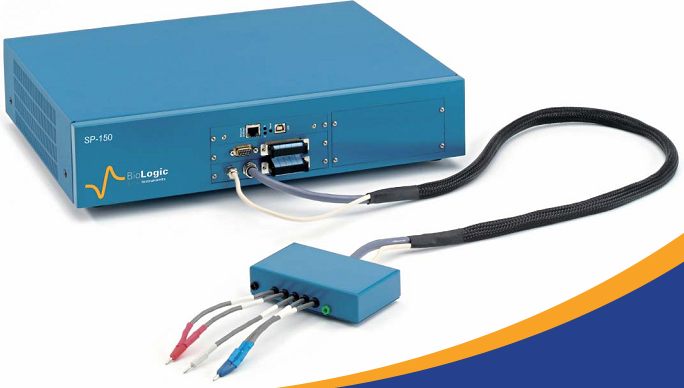

SP-150 — потенциостат

SP-150 – бюджетный вариант потенциостата/гальваностата, для учебных и исследовательских задач. Модульная конструкция позволяет адаптировать прибор для любых задач классической электрохимии.

По запросу к SP-150 может быть добавлена возможность измерения EIS, работы с малыми токами (диапазон 1нА) или добавлены внешниеbooster-ы (расширители диапазона до 2, 5, 10, 20, 80А). SP-150 – единственный доступный на рынке инструмент, способный за 10 мкс переключаться с режима фиксации потенциала в режим фиксации тока.

SP-150 комплектуется двумя программными пакетами EC-Lab и EC-LabExpress, поддерживающих более 45 методов. Возможно моделирование EIS алгоритмами Levenberg-Marcquardt или Simplex. Sp-150 – самый богатый возможностями одноканальный потенциостат из представленных на рынке.

Данный потенциостат управляется от компьютера через порт USB или Ethernet. При подключении через Ethernet прибор становится частью локальной сети, предоставляющей дистанционный доступ для пользователей.

SP-150 имеет 2 аналоговых входа и 1 аналоговый выход для управления внешними устройствами, например вращающимися электродами, а также для записи получаемых данных.

• Ток от 10 мкА до 800 мА при разрешении 760 пА (76 фА при модификации под малые токи)
• Референсный электрод ±10 В
• Точность: 300 мкВ (до 5мкВ при задании узкого динамического диапазона)
• Интервал измерений 20 мкс
• Неограниченное время регистрации
• Измерение EIS от 10 мкГц до 1 МГц
• Одновременное измерение импеданса на WE и CE электродах.

EC-LabExpress – программное обеспечение, поддерживающее полный набор электрохимических методик (более 25 методов, включающих до 100 последовательностей).

Программа проста и наглядна в использовании. Секция экспериментов позволяет быстро переключать методики. Время записи ограничено только объемом дискового пространства компьютера. Данные отображаются в виде графиков с настраиваемым внешним видом. Возможна одновременная регистрация данных и анализ ранее полученных.

Анализ данных предусматривает построение графиков и применение методов линейного приближения, Tafel fit с минимизацией, Circular fit, определения Rp, определения минимума/максимума, интегрирования, вычисления производной, анализа пиков, wave analysis, сглаживания.

EIS: доступно более 140 схем с 2-мя алгоритмами минимизации. Пользователь может выбирать собственные схемы, задавая 8 элементов (R, C, L, Q, W, G, Wd, M).

На заметку: Представленный в нашем каталоге ассортимент, позволяет сделать выбор полярографа, наиболее подходящего для ваших задач. Детали уточняйте у наших консультантов.

Технические характеристики полярографа SP-150:

Контроль ячейки

• Подключение: 2, 3, 4 или 5 контактов + земля
• Диапазон: ±10 В
• Максимальный ток: ±800 мА
• Разрешение по напряжению: 300 мкВ на диапазоне 20 В
• до 5 мкВ на диапазоне 200 мВ
• Разрешение по току: 0,004% от диапазона 760 пА на 10мкА.
• Точность: <0,1% для полной шкалы.
• Rise time: от 10% до 90% менее, чем за 2 мкс (без нагрузки)
• Интервал управления: 20 мкс

Измерение тока:

• Диапазон: 7 диапазонов от ±10 мкА до ±800 мА (автовыбор)
• Точность: 0,004% от диапазона
• Интервал измерений: 200000 измерений/с
• Точность (DC): <0,1% для полной шкалы

Измерение потенциала:

• Диапазон: ±2.5В, ±5В, ±10В, ±10В с подстройкой
• Точность: 0,0015% от диапазона (до 75 мкВ)
• Интервал измерений: 200000 измерений/с
• Точность (DC): <0,1% для полной шкалы

Электрометр:

• Вход: 3 входа измерения потенциала
• Входной импеданс: >1 ТОм, при емкости < 20 пФ
• Bias current: <5 пА

Дополнительные входы/выходы:

• 2 аналоговых входа (16 бит, ±2.5В, ±5В, ±10В)
• 1 аналоговый выход (±10В)
• 1 TTL триггер выход
• 1 TTL триггер вход

Общее:

• Размеры: 435 x 335 x 95 мм
• Вес: 7.2 кг
• Питание: 85-264 В, 47-440 Гц
• Требования к компьютеру: Pentium 4, Windows 2000/XP/Vista

Дополнения по запросу:

Z-Импеданс:

• Частоты от 10 мкГц до 1 МГц
• Амплитуда 1mVpp – 1Vpp (0,1% - 50% текущего динамического диапазона)

Измерение малых токов:

• Контроль ячейки:
• Максимальный ток: ±100 мА
• Разрешение по току: 0,004% от 76 фА – 1 нА
• Точность по току: 1 нА - <1%, 10 нА - <0,5%, остальные - <0,1%

Измерение тока:

• Диапазоны ±1нА, ±10нА, ±100нА, ±1мкА
• Точность: 0,004% от диапазона 76,3 фА
• Точность по току: 1 нА - <1%, 10 нА - <0,5%, остальные - <0,1%

Электрометр:

• Импеданс 100 ГОм параллельно с 1пФ
• Bias current: 60 фА (не более 150фА при 25oC)
• Полоса пропускания 1 МГц.

Полярограф SP-150 применим для реализации следующих методик:

Вольтаметрия:

• Open circuit voltage (OCV)
• Циклическая вольтаметрия
• Хроноамперометрия
• Хронопотенциометрия
• Расширенная циклическая вольтаметрия
• Потенциодинамика
• Гальванодинамика

Импульсные техники:

• DPV, DNPV, SWV, DPA, …

Коррозия:

• Линейная и циклическая поляризация
• Общая коррозия
• Питтинг
• ZRA

Импеданс: PEIS, GEIS, SPEIS, SGEIS

PEM stack: PEIS, GEIS

Тестирование батареек и топливных элементов.
