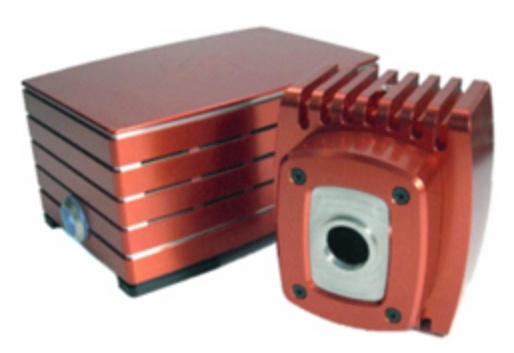

Камера для микроскопа NeuroCCD-SMQ

Серия камер для микроскопа NeuroCCD отлично подходит для измерения низкого и среднего уровня света. Эти камеры могут использоваться для регистрации непосредственных имиджинговых сигналов и большого разнообразия окрашенных препаратов: от отдельных клеток до окрашенных тканевых срезов.

Камера NeuroCCD-SMQ способна зарегистрировать распространение потенциала действия на отдельных нейронах с выдающимся временным разрешением.

Ключевые характеристики камеры NeuroCCD-SMQ:

• Большая глубина потенциальной ямы: 215.000 e-
• Очень короткое время сдвига кадра: 7 микросекунд
• Используется чип Marconi CCD39-01
• Оцифровка: стандартно 14 бит, опционно 16-бит (более низкая частота кадров)
• Задняя подсветка для достижения высокой квантовой эффективности (80% на 400-600нм, 75% на 650нм)
• Охлаждение с целью снижения темнового шума
• Нет вентилятора, отсутствие вибраций
• Одновременная оптическая и 8-канальная электрическая запись
• Оптическое соединение для уменьшения изображения до размера CCD чипа
• Интуитивно-понятное ПО, предназначенное для нейробиологов, физиологов и биофизиков
• Компьютерный контроль экспозиции и стимулятора

Использование с конфокальным микроскопом

Камера NeuroCCD-SMQ и ПО NeuroPlex могут работать совместно с Prairie Technologies Swept Field Confocal (SFC). SFC — высокоскоростной линейный конфокальный сканнер, способный сканировать со скоростью до 3Kfps. SFC также работает как точечный сканер со скоростью до 125 fps. В интегрированной системе SFC, NeuroCCD камера и электрическая запись синхронизированы кадр-к-кадру на любой скорости и в любой конфигурации. Результирующие изображения могут быть проанализированы с помощью ПО NeuroPlex.

Подсказки по использованию камеры

Оптимальное использование CCD камеры

Соотношение сигнал/шум на средних и высоких уровнях освещения равно квадратному корню интенсивности света. Для увеличения соотношения сигнал/шум необходимо собрать столько света, сколько возможно при низком усилении (1Х). Только при таком усилении (1Х) полностью используется глубина потенциальной ямы CCD и это предпочтительный режим измерения для большинства окрашенных тканей, таких как срезы мозга и препараты сердца. Насыщение при более высоком усилении (>=3Х) это возможно насыщение усилителя. Если насыщение происходит на 1Х, попробуйте использовать более высокую частоту кадров (до 2КГц в случае NeuroCCD-SMQ). Это позволит освободить потенциальную яму CCD быстрее, предотвращая насыщение без потери света. Можно временно собрать данные, чтобы увеличить соотношение сигнал/шум. Если насыщение все-таки происходит при наивысшей частоте кадров, то нужно уменьшить освещение. Более высокое усиление должно использоваться при приглушенном свете с целью лучшего использования 14-битной оцифровки.

Компьютер

Мы настойчиво рекомендуем зарезервировать компьютер исключительно для использования с NeuroCCD-SMQ. На это есть две причины. Во-первых, сбор данных предъявляет высокие требования к компьютерным ресурсам (передача 22Мб данных при частоте кадров 2КГц). Во-вторых, службе поддержки RedShirtImaging бывает сложно диагностировать проблемы, возникающие при установке дополнительной аппаратуры или программ.

Затвор фотообъектива

Следует использовать затвор фотообъектива, который срабатывает от 5В импульса: затвор открывается при прикладывании 5В и закрывается при 0В. Для уменьшения фототоксичности использование затвора необходимо для работы часто используемых функций программы. Мы используем затворы от Vincent Associates. Выбирайте открытый затвор, который больше диаметра аварийного луча света. Мы устанавливаем затвор независимо от микроскопа, так что его вибрация не оказывает воздействия на запись.

IDL лицензирование

ПО NeuroPlex написано для IDL платформы. Полная IDL лицензия поставляется с нашими камерами, позволяя конечному пользователю изменять или добавлять функциональность. Пользователям, желающим внести изменения в программу следует в первую очередь обратится в службу поддержки RedShirtImaging.
