Система для визуализации миографа давления 120CP

Особенности системы визуализации миографа давления 120CP

• Малый объем для минимизации использования реагентов
• Точное 3-осевое позиционирование канюль
• Прямая потоковая передача данных в ПО MyoVIEW Live Tracking
• Надежная, гибкая и проверенная технология

Система визуализации миографа давления DMT 120CP — это система, специально разработанная для использования с лазерными сканирующими визуализирующими микроскопами (LSCM) и другими микроскопами с высоким увеличением для визуализационных исследований, где требуется оценить внутриклеточные процессы в гладкомышечных клетках или эндотелиальных клетках неповрежденного, находящегося под давлением сосуда. Эта система идеально подходит для изучения внутриклеточных концентраций ионов, таких как кальций, или отслеживания движения флуоресцентных зондов, меток или белков в мелких сосудах (внутренний диаметр >40 мкм). Однако эту камеру все еще можно использовать для стандартной прессорной миографии.

Коническая конструкция открытой ванны обеспечивает легкий доступ к линзам с высоким увеличением/высокой числовой апертурой, используемым в инвертированных микроскопах. Она также обеспечивает доступ к линзам с прямой иммерсией, используемым в вертикальной микроскопии. Кроме того, верхняя часть миографа легко поднимается, что облегчает обслуживание и монтаж.

Специально разработанные и расположенные под углом монтажные опоры в сочетании с манипулятором оси z облегчают точное вертикальное позиционирование изолированного кровеносного сосуда непосредственно над или поверх окна камеры, что позволяет использовать объективы с рабочим расстоянием до 100 мкм.

Внутрисосудистое давление и градиент давления вдоль сосуда можно точно контролировать. Встроенная система нагрева поддерживает температуру ванны выше температуры окружающей среды. Настраиваемая крышка камеры включает порты для суперфузии, для быстрого слива и заполнения, а также для барботирования газа. Для облегчения очистки камера изготовлена ​​из кислотостойкой нержавеющей стали.

При использовании миографа на микроскопе визуализации сбор данных о входном и выходном давлении, силе и температуре возможен с использованием либо аналоговых выходов, либо последовательного интерфейса.

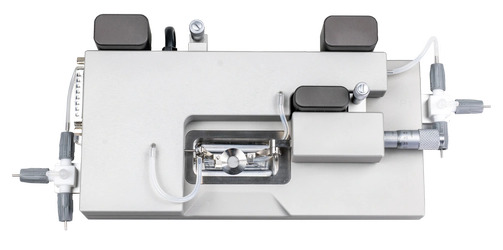

Камера миографа 120CP

• ​Изучение структуры и функции мелких сосудов >40 мкм в условиях, близких к физиологическим.
• ​Специально разработана для использования с лазерными сканирующими микроскопами и системами визуализации.
• ​Идеально подходит для изучения внутриклеточных концентраций ионов и изобарного сужения.
• ​Разработана для размещения под объективами с рабочим расстоянием до 100 мкм.
• ​Встроенные датчики давления.
• ​XYZ-выравнивание напорного сосуда.
• ​Камера из кислотостойкой нержавеющей стали.

Интерфейсный блок

• ​встроенный буферный резервуар (с подогревом);
• ​прямая потоковая передача данных;
• ​встроенный контроль нагрева;
• ​встроенная процедура калибровки силы и давления;
• ​интуитивно понятные меню сенсорного экрана;
• ​компактная конструкция / небольшая занимаемая площадь.

Характеристики

Камера:

​​Объем камеры (минимальный): ​6,5 мл

Камера(ы): 1

Материал камеры: кислотостойкая нержавеющая сталь

Размер сосуда: >40 мкм

Выравнивание сосудов: X, Y, Z

Разрешение микрометра: 0,01 мм

Тип крепления: канюли

Температура:

Диапазон: от 15,0 до 50,0 °C

Разрешение: 0,1 °C

Стабильность: ±0,2 °C

Нагрев: Да

Сила датчика:

Выходные показания: мН

Диапазон: ±200 мН

Разрешение: 0,01 мН

Калибровка силы: Да

Давление датчика:

Выходные показания: мм рт. ст.

Диапазон: 0 - 250 мм рт. ст.

Стабильность давления: ±0,5 мм рт. ст.

Разрешение: 0,1 мм рт. ст.

Калибровка силы: Да

РЕЗЕРВУАР:

Подогрев: Да

Емкость: 250 мл

Контур давления: Закрытый

​Воздухозаборник: ​​1 бар (макс.)

Выход:

​Передача данных: ​USB 2.0

Каналы аналогового выхода: 4

Диапазон аналогового выхода: ​±2,5 В
