Система миографа под давлением — 110PXL

Особенности системы миографа под давлением 110PXL

• Кислотостойкая нержавеющая сталь для предотвращения налипания липидов.
• Идеально подходит для артерий, находящихся под давлением.
• Прямая потоковая передача данных в MyoVIEW Live Tracking.
• Надежность, гибкость и доверие пользователей.

Система Pressure Myograph System — 110PXL используется для измерения физиологических функций и свойств крупных артерий, вен и других сосудов. Камера 110PXL в сочетании с маломощными объективами может использоваться для изучения реактивности и/или комплаентности крупных артерий путем измерения изменений диаметра под физиологическим давлением, которое точно контролируется через интерфейс системы. С помощью программного обеспечения MyoVIEW можно легко управлять давлением, температурой и сбором данных.

Камера включает набор адаптеров для установки сосудов с внутренним диаметром от 1,5 до 6,0 мм. Встроенная система подогрева поддерживает температуру в камере, устраняя необходимость в постоянной и зачастую дорогостоящей суперфузии. На крышке камеры имеются порты для суперфузии, быстрого слива и заполнения, кумулятивного добавления лекарств и оксигенации. Для облегчения очистки камера изготовлена из кислотостойкой нержавеющей стали.

Большой неповрежденный сегмент артерии или вены устанавливается на два больших держателя и прижимается до подходящего трансмурального давления. Состояние, близкое к физиологическому, позволяет исследовать миогенные реакции и тестировать фармакологические агенты, как в суперфузате, так и в люминальном растворе.

Современное программное обеспечение MyoVIEW для миографа под давлением позволяет собирать такие данные, как толщина стенки сосуда, изменения диаметра сосуда и просвета, внутрисосудистое давление и множество других расчетных параметров, что отличает миографию под давлением или перфузионную миографию от стандартных методов с использованием органных ванн.

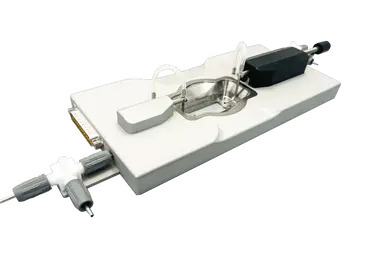

Камера миографа

• Постоянное трансмуральное давление
• Визуализация сосуда через большое оптическое базовое окно
• Диаметр сосуда >1,5 мм и <6,0 мм
• Встроенные датчики давления
• XYZ-выравнивание сосуда под давлением
• Кислотостойкая камера из нержавеющей стали

Интерфейсный блок

• Встроенный буферный резервуар (с подогревом)
• Прямая потоковая передача данных
• Встроенный контроль нагрева
• Встроенная процедура калибровки давления
• Интуитивно понятное меню с сенсорным экраном
• Компактный дизайн / малая занимаемая площадь

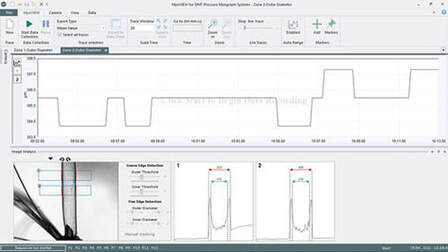

Программное обеспечение для отслеживания диаметра

• Обнаружение в реальном времени
• Несколько зон для обнаружения краев
• Несколько линий сканирования для точных измерений
• Маркеры событий и отслеживание
• Расчеты диаметра, толщины стенки, площади поперечного сечения в реальном времени и др.

Технические характеристики системы миографа под давлением 110PXL

Камера:

Объем камеры (мин): 8,0 мл

Объем камеры (макс.): 20,0 мл

Камера(и): 1

Материал камеры: кислотостойкая нержавеющая сталь

Размер сосуда (диаметр): 1,5 мм - 6,0 мм

Размер сосуда (длина): 3,0 мм - 33,0 мм

Выравнивание сосудов: X, Y, Z

Разрешение микрометра: 0,01 мм

Тип крепления: каннулы

Температура:

Диапазон: 15,0 - 50,0 °C

Разрешение: 0,1 °C

Стабильность: ±0,2 °C

Нагрев: Да

Датчик давления:

Выходное показание: мм рт. ст.

Диапазон: 0 - 250 мм рт. ст.

Стабильность давления: ±0,5 мм рт. ст.

Разрешение: 0,1 мм рт. ст.

Калибровка силы: Да

РЕЗЕРВУАР:

С подогревом: Да

Емкость: 250 мл

Контур давления: Закрытый

Поступление воздуха: 1 бар (макс.)

Выход:

Передача данных: USB 2.0

Каналы аналогового выхода: 4

Диапазон аналоговых выходов: ±2.5 В
