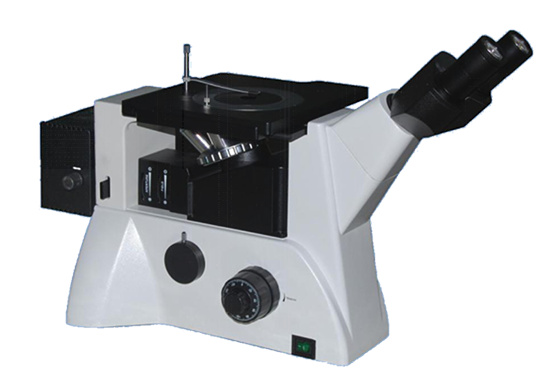

Инвертированный металлургический микроскоп MJ42

Инвертированный металлургический микроскоп Mshot MJ42 использует превосходную оптическую систему с коррекцией на бесконечность и концепцию модульного дизайна для достижения легкой модернизации системы и реализации функций поляризационного наблюдения, а также наблюдения в темном поле. Компактный, стабильный и высокопрочный корпус полностью отвечает требованиям антивибрации при работе. Эргономичный дизайн делает работу более удобной и комфортной в более широком пространстве. Этот инвертированный металлургический микроскоп является идеальным инструментом для исследований в области металлургии, минералогии и точного машиностроения, применяется для изучения микроструктуры и морфологии поверхности.

Особенности инвертированного металлургического микроскопа Mshot MJ42

• оптическая система с коррекцией на бесконечность;
• сухой план-ахроматический объектив с большим рабочим расстоянием;
• наклоненная под углом 45° труба, удобная для наблюдения;
• освещение с помощью поляризатора, матового стекла и желтого, зеленого и синего фильтров;
• опционально с конфигурацией темного поля и освещением большей мощности.

Технические характеристики инвертированного металлургического микроскопа Mshot MJ42

Окуляр: широкое поле WF10X (ø22mm)

Объективы (план ахроматический с большим рабочим расстоянием и коррекцией на бесконечность):

Для яркого поля (MJ42):

• PL L10X/0,25 WD: 20,2 мм
• PL L20X/0,40 WD:8,80 мм
• PL L50X/0,70 WD:3,68 мм
• PL L100X/0,85 (сухой) WD:0,40 мм

Для светлого и темного поля (MJ42 BD):

• PL L5X/0,12 BD WD:9,70 мм
• PL L10X/0,25 BD WD:9,30 мм
• PL L20X/0,40 BD WD:7,23 мм
• PL L50X/0,70 BD WD:2,50 мм

Окулярная трубка: наклонная 45˚, межзрачковое расстояние 53~75 мм.

Система фокусировки: Коаксиальная грубая/тонкая фокусировка, с регулировкой натяжения; минимальное деление тонкой фокусировки 2 мкм.

Револьверная головка: на пять положений (фиксированный наконечник с наклоном назад).

Столик:

• Механическая платформа, общий размер: 242мм х 200мм, диапазон перемещения: 30мм х 30мм.
• Размер поворотной и вращающейся платформы: максимальный внешний диаметр — ø130мм, минимальная прозрачная апертура — менее ø12мм.

Система освещения:

• 6 В 30 Вт галогенная лампа с регулируемой яркостью (MJ42);
• 12 В 50 Вт галогенная лампа с регулируемой яркостью (MJ42BD).;
• встроенная полевая диафрагма, апертурная диафрагма и поляризатор съемного типа;
• оснащен матовым стеклом и желтым, зеленым и синим фильтрами.
