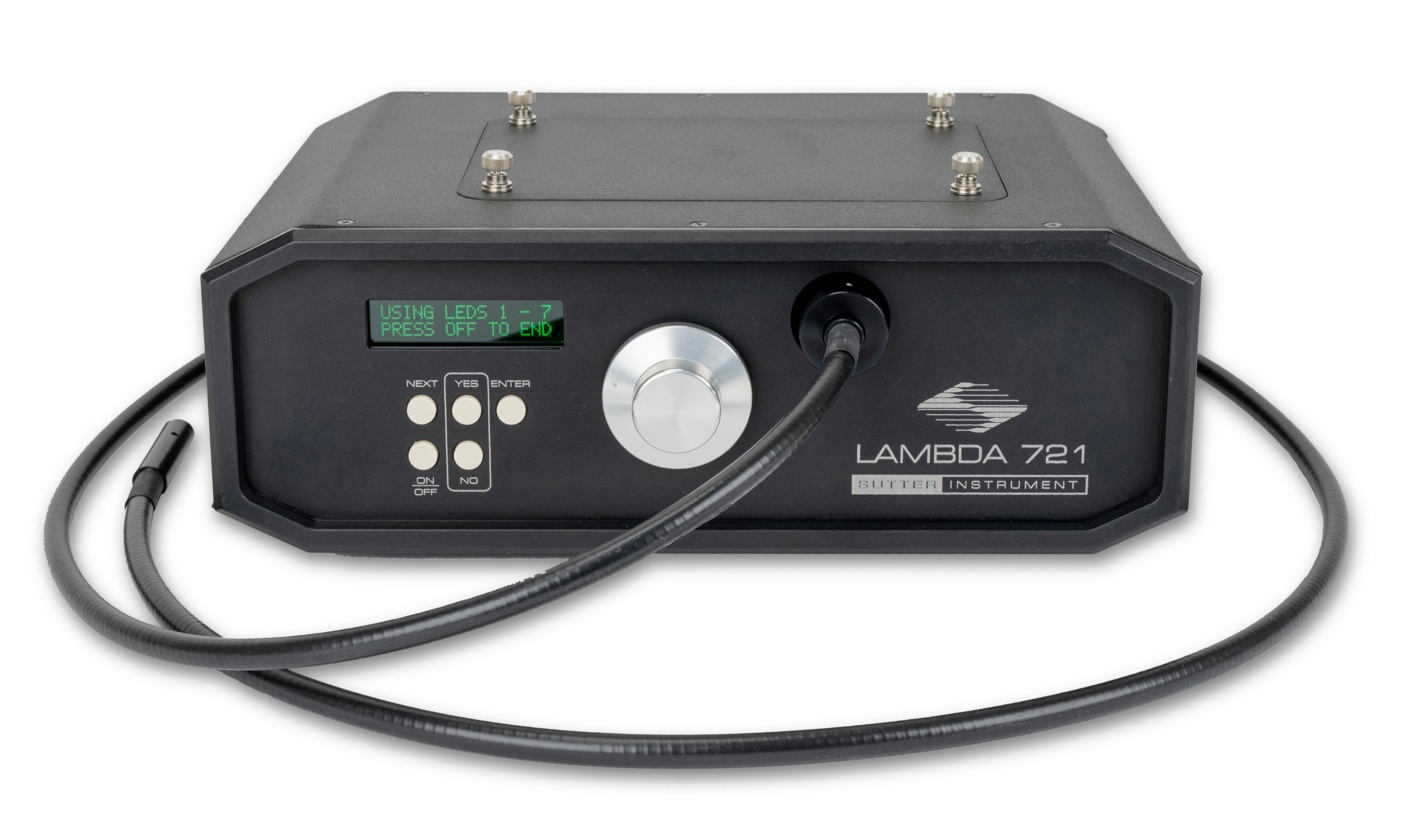

Оптическая система комбинирования лучей Lambda 721

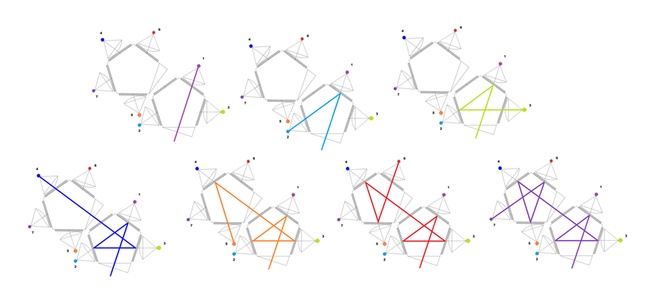

Lambda 721 - это новая концепция для объединения до 7 отдельных светодиодных кубов с различными спектрами в один общий выходной пучок. Светодиодные кубы содержат светодиод, коллимирующую оптику и фильтр. Эти светодиодные кубы легко заменяются и устанавливаются без использования инструментов. Каждый светодиодный куб коллимируется перед входом в оптический путь через полосовой фильтр. Фильтры для каждого светодиодного куба также функционируют как зеркала, которые отражают коллимированные пучки от предыдущих источников света. На диаграмме ниже оптические пути очерчены для каждой позиции, включая происходящие отражения:

Традиционно, объединение более двух источников света требует использования дихроичной лестницы. Дихроичные зеркала, которые переходят от пропускания к отражению в одной точке спектра, позволяют комбинировать отдельные источники света, при условии, что эти источники не имеют перекрывающихся длин волн. Недостатком такого подхода является то, что источники света не могут быть легко изменены. Дихроичные лестницы также требуют пристального внимания к порядку ввода источников света в оптический путь, чтобы избежать блокировки света следующей дихроичной линией. Обычно перед каждым источником света перед дихроичными лестницами должны быть добавлены дополнительные полосовые фильтры, чтобы выбрать желаемый диапазон длин волн для каждого источника. Каждый фильтр и дихроичный фильтр, используемые в лестнице, уменьшают общую световую отдачу системы.

Дихроичные лестницы также требуют пристального внимания к порядку, в котором источники света вводятся в оптический путь, чтобы избежать блокировки света следующей дихроичной линией. Как правило, перед каждым источником света перед дихроичными лестницами должны быть добавлены дополнительные полосовые фильтры, чтобы выбрать желаемый диапазон длин волн для каждого источника. Каждый фильтр и дихроичный фильтр, используемые в лестнице, уменьшают общую световую отдачу системы.

Преимущества оптической системы комбинирования лучей Lambda 721:

• Легко менять спектральный выход источника света
• Любой светодиодный куб может быть помещен в любое из 7 положений
• Выбор длины волны и отражение луча с помощью фильтров Semrock® STR

Lambda 721 была спроектирована таким образом, чтобы минимизировать размеры объединителя лучей и получить короткий и эффективный оптический путь. Тонкопленочные полосовые фильтры, такие как Semrock STR, отражают более 90% внеполосного света. Если полоса пропускания каждого источника света не пересекается, можно использовать фильтры как для затухания, так и для отражения света от других источников. Расположив фильтры и источники в двойном пятиугольнике, мы смогли объединить семь источников света в компактной конструкции с меньшими потерями, чем это было возможно ранее. В качестве дополнительного преимущества, последняя позиция в оптическом поезде не требует никакого фильтра, так как ни один другой вход не отражает от этой позиции. Эта позиция может быть использована со светодиодами, имеющими широкий спектральный выход, например, со светодиодом 561 нм, и позволяющими возбуждать более одного канала флуоресценции от одного светодиода.

Примечания:

1. Свет из позиции #1 поступает непосредственно на выход устройства, не отражаясь. Это положение может быть предпочтительным для источника с наибольшим желаемым выходом.
2. Фильтр для седьмого источника света не используется в качестве отражающей поверхности и может использоваться со светодиодными кубами с более широкими выходами.
3. В конфигурациях с менее чем 7 источниками света, источники должны быть заполнены от самого низкого до самого высокого количества отражений, чтобы обеспечить наибольшую световую отдачу.
4. Этот фильтр устанавливается под углом 18° к коллимированному пучку светодиодного куба. Это приведет к небольшому смещению полосы пропускания в сторону более коротких длин волн. Хотя было бы идеально иметь покрытие, оптимизированное для этого применения, мы обнаружили, что при выборе фильтров можно использовать запасные STR-фильтры, если вы исправите смещение в полосе пропускания.
5. Комбинатор оптических пучков Lambda разработан для обеспечения гибкости и расширяемости. Если ваша освещенность нуждается в изменении с течением времени, просто измените конфигурацию, и, возможно, дополнительные фильтры могут дать совершенно другой результат.

Технические характеристики оптической системы комбинирования лучей Lambda 721:

Выходной диапазон
(330 нм - 960 нм) В зависимости от выбранного для использования светодиода

Закрытие затвора
Время включения/выключения: <25 мкс

Шум/кратковременная стабильность
0.01%

Срок службы светодиода
> 50,000 часов

Размеры блока управления
17,7 см x 48,25 см x 26,5 см.

Вес
10,43 кг

Электрические параметры
120/240 Вольт
50/60 Герц переменного тока

Соответствует RoHS

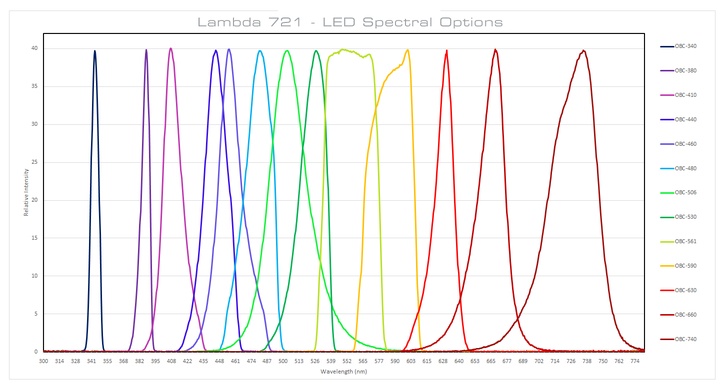

Варианты светодиодных кубов для LB-721

• 721CUBE-340 Светодиодный куб с оптикой и фильтром, 340 нм
• 721CUBE-365 Светодиодный куб с оптикой и фильтром, 365 нм
• 721CUBE-385 Светодиодный куб с оптикой и фильтром, 385 нм
• 721CUBE-410 Светодиодный куб с оптикой и фильтром, 410 нм
• 721CUBE-420 Светодиодный куб с оптикой и фильтром, 420 нм
• 721CUBE-440 Светодиодный куб с оптикой и фильтром, 440 нм
• 721CUBE-460 Светодиодный куб с оптикой и фильтром, 460 нм
• 721CUBE-480 Светодиодный куб с оптикой и фильтром, 480 нм
• 721CUBE-480NB Светодиодный куб с оптикой и фильтром NARROW BAND, 480 нм
• 721CUBE-506 Светодиодный куб с оптикой и фильтром, 506 нм
• 721CUBE-506NB Светодиодный куб с оптикой и фильтром NARROW BAND, 506 нм
• 721CUBE-530 Светодиодный куб с оптикой и фильтром, 530 нм
• 721CUBE-561 Светодиодный куб с оптикой и фильтром, 561 нм
• 721CUBE-590 Светодиодный куб с оптикой и фильтром, 590 нм
• 721CUBE-617 Светодиодный куб с оптикой и фильтром, 617 нм
• 721CUBE-630 Светодиодный куб с оптикой и фильтром, 630 нм
• 721CUBE-660 Светодиодный куб с оптикой и фильтром, 660 нм
• 721CUBE-740 Светодиодный куб с оптикой и фильтром, 740 нм
• 721CUBE-780 Светодиодный куб с оптикой и фильтром, 780 нм
• 721CUBE-850 Светодиодный куб с оптикой и фильтром, 850 нм
• 721CUBE-940 Светодиодный куб с оптикой и фильтром, 940 нм

Оптическая система комбинирования лучей Lambda 721 находит применение в следующих приложениях:

• флуоресцентная микроскопия
• кальциевый имаджинг
• FURA
• Оптогенетика
• Высокоскоростной выбор длины волны
