Оптический лучевой комбинатор Lambda OBC

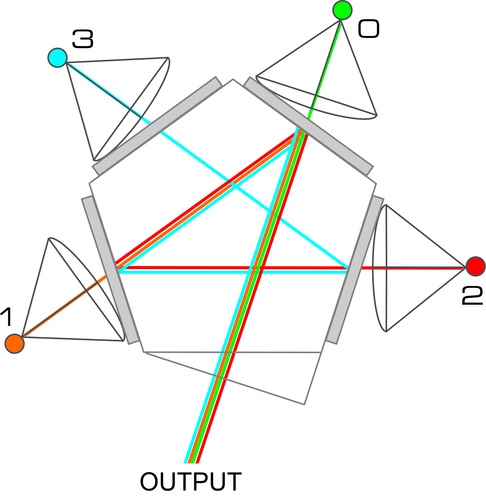

Lambda OBC (объединитель оптических лучей) — это новая запатентованная концепция объединения отдельных источников света с различными спектрами в один общий выходной пучок. Каждый отдельный источник света коллимируется перед входом в оптический путь через полосовой фильтр. Фильтры для каждого источника света также функционируют как зеркала, которые отражают коллимированные пучки от предыдущих источников света. На диаграмме ниже оптические пути очерчены для каждой позиции, включая происходящие отражения:

Оптический путь для каждой позиции источника света от 0 до 3. Номер позиции источника света основывается на количестве суммарных отражений.

Традиционно, объединение более двух источников света требует использования дихроичной лестницы. Дихроичные зеркала, которые переходят от пропускания к отражению в одной точке спектра, позволяют комбинировать отдельные источники света при условии, что эти источники не имеют перекрывающихся длин волн. Недостатком такого подхода является то, что источники света не могут быть легко изменены.

Дихроичные лестницы также требуют пристального внимания к порядку ввода источников света в оптический путь, чтобы избежать блокировки света следующей дихроичной линией. Как правило, перед каждым источником света перед дихроичными лестницами должны быть добавлены дополнительные полосовые фильтры, чтобы выбрать желаемый диапазон длин волн для каждого источника. Каждый фильтр и дихроичный фильтр, используемые в лестнице, уменьшают общую световую отдачу системы.

Особенности оптического комбинатора лучей Lambda OBC:

• До 4-х каналов ультраскоростных светодиодных источников света (< 25µsec);
• LLG или прямое соединение для всех распространенных микроскопов;
• Способность совмещать любое сочетание светодиодов или любых жидкостных световодов;
• Легкость перенастройки;
• Поддержка светодиодов, управляемых проверенными FLED-контроллерами Sutter.

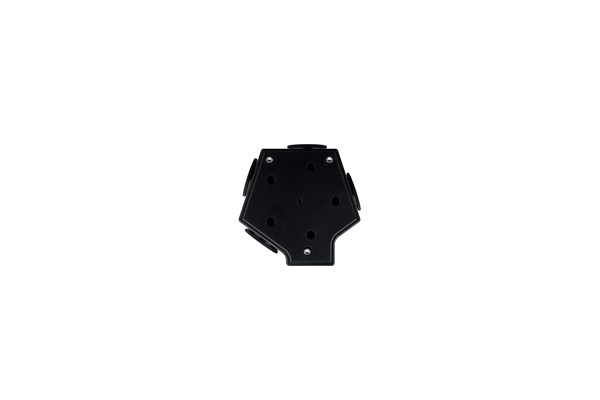

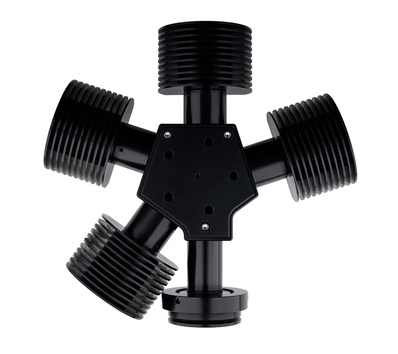

Пятиугольная форма Lambda OBC была спроектирована для того, чтобы сохранить размер лучевого комбайнера небольшим, а оптический тракт коротким и эффективным. Тонкопленочные полосовые фильтры, такие как Semrock STR, отражают более 90% внеполосного света. Если полоса пропускания каждого источника света не пересекается, можно использовать фильтры как для затухания, так и для отражения света от других источников. Расположив фильтры и источники в пятиугольнике, мы можем объединить четыре источника света в компактной конструкции с меньшими потерями, чем это было возможно ранее. В качестве дополнительного преимущества, последняя позиция в оптическом поезде не требует никакого фильтра, так как ни один другой вход не отражает от этой позиции. Этот вход можно использовать с любым источником света, если вы знаете о возможных потерях, или используются фильтры, которые перекрывают этот источник света. Пятая сторона пятиугольника становится выходом для комбинированных источников. Фильтры легко заменяются и устанавливаются на маленькие ползунки внутри ядра пятиугольника. Фильтры и связанные с ними источники света могут быть расположены в любом порядке вокруг пятиугольника.

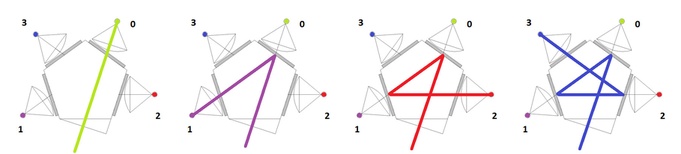

На диаграмме под номером расположения источников света нанесена маркировка, исходя из количества суммарных отражений.

Примечания:

1. Свет из позиции #0 поступает непосредственно на выход устройства, не отражаясь. Эта позиция может быть предпочтительна для источника с наибольшим желаемым выходом.
2. Фильтр для четвертого источника света не используется в качестве отражающей поверхности и может быть опущен, если требуется широкополосный источник.
3. В конфигурациях с менее чем 4 источниками света, источники должны быть заполнены от наименьшего до наибольшего количества отражений, чтобы обеспечить наибольший световой выход.
4. Оптический путь для каждого входа наклонен на 18 градусов относительно фильтра для этого порта. Это приводит к небольшому смещению полосы пропускания в сторону более коротких длин волн. Хотя было бы идеально иметь покрытие, оптимизированное для этого применения, мы обнаружили, что запасные фильтры STR могут быть использованы, если вы скорректируете смещение в полосе пропускания при выборе фильтров. Это позволяет комбинировать узкополосные источники, такие как светодиоды и лазеры, с широкополосными источниками, такими как дуговые лампы или светодиоды белого света. В случае со светодиодами длина волны может быть переключена со скоростью отдельного источника. Продукция Sutter Instrument HPX и FLED может переключаться за 10-25 микросекунд соответственно. Lambda OBC разработан для максимальной гибкости и расширяемости. Если ваша подсветка нуждается в изменении с течением времени, простая смена конфигурации и, возможно, дополнительные фильтры могут произвести совершенно другой эффект.

Технические характеристики оптического лучевого комбинатора Lambda OBC:

Выходной диапазон
330-960 нм в зависимости от выбранных для использования светодиодов

Время выключения/включения затвора
< 25 мкс

Шум/кратковременная стабильность
0.01%

Срок службы светодиода
> 50,000 часов

FLED размеры
10,2 см x 8,3 см x 10,2 см.

FLED вес
1 кг

Lambda OBC размеры с 4 светодиодами
24,5 см x 23,5 см x 7,5 см.

Lambda OBC вес с 4 светодиодами
2,13 кг

Электрические параметры:
120/240 Вольт
50/60 Гц переменного тока

*Патент № 8,988,799
