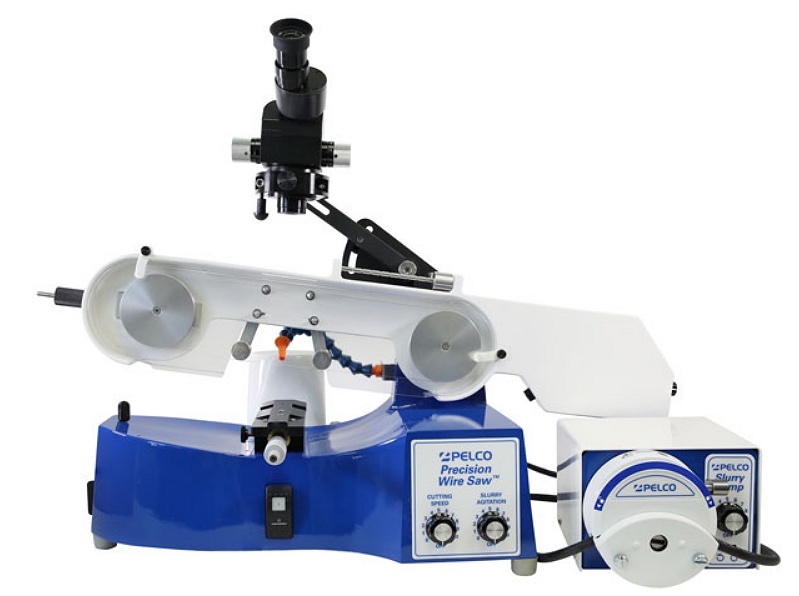

PELCO® Precision Wire Saw™ — прецизионная резка для деликатных образцов

PELCO® Precision Wire Saw™ способна резать различные материалы, сводя к минимуму повреждения в процессе резки с помощью мягкого притирания. Это щадящее воздействие в сочетании с высокой точностью и низким уровнем повреждения пропила делает алмазную проволочную пилу идеальной для нарезки образцов, где минимизация механических повреждений и точное позиционирование среза имеют решающее значение. Эта проволочная пила является обновленной версией модели 850 Abrasive Slurry Saw / Wire Saw от South Bay Technology.

Пила может использоваться как с абразивной суспензией, так и с алмазной вкрапленной проволокой. Она может резать хрупкие образцы, которые в противном случае были бы повреждены при использовании низкоскоростных алмазных пил. С точностью и контролем алмазная проволочная пила может резать такие материалы, как сапфир, кремний, стекло и германий, а также прочные материалы, такие как вольфрам, алюминий, латунь и сталь. Она очень полезна для резки хрупких кристаллов, подложек с тонкими слоями или любых материалов, которые могут быть повреждены при использовании других методов резки.

Для использования с PELCO® Precision Wire Saw™ доступны различные держатели и приспособления для образцов, позволяющие без труда разрезать практически любые геометрические формы образцов. Ориентированные кристаллы, неудобные геометрические формы или плоские образцы могут быть разрезаны с помощью различных держателей. Также доступна насадка для инспекционного микроскопа, обеспечивающая дополнительную точность и облегчающая выравнивание сложных образцов. PELCO® Precision Wire Saw™ может также использоваться в качестве струнной пилы для резки водорастворимых кристаллов. Независимо от применения, проволочная пила может стать ценным инструментом при подготовке всех типов образцов. С добавлением прецизионных гониометрических приспособлений она также идеально подходит для работы с монокристаллами и оптическими компонентами.

Пила оснащена системой рециркуляции абразивной суспензии или охлаждающей жидкости. Она состоит из перистальтического насоса и резервуара с непрерывным перемешиванием. Она обеспечивает непрерывную рециркуляцию абразивного шлама при использовании обычных нержавеющих лезвий или смазочно-охлаждающей жидкости при использовании алмазных лезвий.

Работа с инструментом

В общем случае образец крепится к алюминиевому или графитовому держателю образца и помещается на рабочий стол. Рабочий стол устанавливается на поперечную подачу с микрометрическим управлением, что позволяет делать точные, параллельные срезы. Соответствующая нагрузка прикладывается путем регулировки веса на проволочном рычаге. Охлаждающая жидкость/абразив подается с помощью входящей в комплект системы рециркуляции охлаждающей жидкости/абразива. Для различных типов образцов доступно множество различных рабочих столов, включая все: от алюминиевых или графитовых креплений для установки парафина и простых тисков, до полноценного 3-осевого гониометра с осями вращения и 2 осями наклона, подходящего для резки и придания формы монокристаллам. Также имеется дополнительный регулируемый приставной оптический микроскоп для большей точности при настройке и контроле резки.

Для режущей жидкости или абразивной суспензии используется система рециркуляции с непрерывным перемешиванием. Поток шлама контролируется входящим в комплект перистальтическим насосным агрегатом.

Режущие полотна

В PELCO® Precision Wire Saw™ используются лезвия для резки в виде проволочных петель. В зависимости от того, используется ли для резки абразивная суспензия, можно использовать либо проволочные полотна из нержавеющей стали с алмазным напылением, либо обычные проволочные полотна из нержавеющей стали. Доступны лезвия диаметром 0,010 и 0,015 дюйма. Проволочные лезвия легко заменяются и натягиваются в течение нескольких мгновений.

Особенности прецизионной проволочной пилы PELCO®

• очень бережная резка с низким уровнем повреждений для многих типов материалов и монокристаллов;
• легко заменяемые проволочные лезвия с регулируемым механизмом натяжения;
• система рециркуляции шлама/охлаждения включена в комплект поставки;
• сертифицировано ETL и CE;
• широкий выбор держателей для образцов позволяет устанавливать образцы практически любой формы;
• многоосевой прецизионный угломер для резки монокристаллов и других сложных задач;
• опционально доступен инспекционный микроскоп.

Аксессуары

Рабочий стол 1"

Поставляемый в стандартной комплектации с PELCO® Precision Wire Saw™, это приспособление свободно вращается и позволяет работать с образцами, закрепленными на алюминиевых или графитовых монтажных блоках. Это решение широко используется для резки образцов просвечивающей электронной микроскопии для клиновой полировки.

Рабочий стол 2"

Рабочий стол 2" вмещает больший монтажный блок 2" для работы с большими образцами или одновременной установки нескольких образцов.

Рабочий стол для одноосевого угломера

Этот 2" рабочий стол оснащен прецизионным гониометром со шкалой Верньера, обеспечивающим вращение с точностью до 0,2 градуса для резки под углом.

Рабочий стол с тисками

Тиски могут поворачиваться на 360 градусов под режущим рычагом и имеют латунные губки для образцов диаметром до 1,3 дюйма.

Крепление для рабочего стола

Крепление рабочего стола используется с рабочими столами 1", 2" и тисками. Оно крепится к индексируемой поперечной направляющей, позволяя рабочим столам вращаться на 360 градусов под ножом.

3-осевой угломер

Этот угломер позволяет наклоняться по двум осям до +/- 60 градусов и вращаться вокруг основания на 360 градусов. Каждая ось имеет прецизионную верньерную шкалу с точностью до 0,2 град. Он крепится к индексирующему столику, обеспечивая высокоточный контроль над срезом. Идеально подходит для работы с монокристаллическими образцами

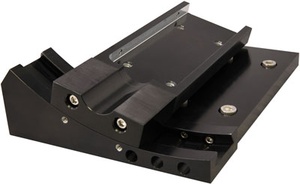

Крепление для наклонного стола

Полезно для очень высоких образцов и для точного контроля угла и получения плоских срезов с помощью 3-осевого гониометра #85030. Это крепление позволяет наклонять поперечное полотно вверх, чтобы оно оставалось параллельным проволочному лезвию. Это удобно при работе с высокими или неудобными по форме образцами и необходимо для учета высоты 3-осевого угломера.

Крепление для 3-осевого гониометра

Используется для установки 3-осевого гониометра на индексирующую поперечную подачу. Требуется для установки гониометра на проволочную пилу.

Индексирующая поперечная подача

Индексирующая поперечная подача использует микрометр с поперечным ходом в два дюйма для точного выравнивания резов, а также для выполнения нескольких резов с заданными интервалами. Это полезно, например, для образцов просвечивающей электронной микроскопии. Имеются метрические и имперские версии.

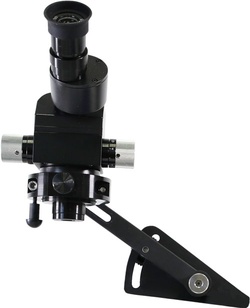

Микроскоп и крепление

Выравнивающий микроскоп установлен на подвижном кронштейне, позволяющем выравнивать образец для высокоточных срезов.

Лезвия из алмазной и нержавеющей проволоки

Проволочные пилы используются для сложных задач, где требуется высокая точность, низкий уровень повреждений и резка толстых участков. Они широко используются для подготовки образцов для ТЭМ, резки монокристаллов, секционирования, изготовления пластин и подобных задач.

Эти лезвия представляют собой небольшие петлевые проволочные лезвия с окружностью ~33" +/- 0,125" и доступны с толщиной проволоки 0,015" и 0,010". Алмазная проволока оснащена алмазным абразивом толщиной ~45 микрон, а лезвия из нержавеющей стали предназначены для работы с абразивной суспензией.

Лезвия для проволочных петель PELCO® совместимы с прецизионными проволочными пилами PELCO® модели 85000, South Bay Technology, Inc. Модель 850 и другими аналогичными проволочными пилами.

Информация для заказа

812-850-010D Одиночное алмазное проволочное полотно, 0,010"

812-850-015D Одиночное алмазное проволочное полотно, 0,015"

812-850-010SS Одинарное полотно из нержавеющей стали, 0,010"

812-850-015SS Одинарное полотно из нержавеющей стали, 0,015"

Технические характеристики прецизионной проволочной пилы PELCO®

• Габаритные размеры: 28 x 9 x 11" Д x Ш x В
• Электричество: 100-240 В переменного тока 50/60 Гц универсальное питание
• Максимальный диаметр образца: 63 мм
• Скорость проволоки: 40-475 об/мин
• Диапазон поперечной подачи: 50 мм максимум
• Подача микрометра: 0-25 мм с шагом 0,01 мм

Информация для заказа прецизионной проволочной пилы PELCO®

PELCO® Precision Wire Saw™ поставляется с метрической индексируемой поперечной подачей #85022, вращающимся рабочим столом 1", креплением рабочего стола и креплением для образца 1 x 3". Алюминиевое крепление для образцов. Этого комплекта достаточно для установки и резки многих типов образцов.

Все принадлежности также можно заказать по отдельности.

85000 PELCO® Precision Wire Saw™

85051 2 x 2" крепление для алюминиевых образцов

75053 1 x 3" Крепление для образца из алюминия

75054 0,87 x 2,87" крепление для образцов из графита

85015 1-дюймовый вращающийся рабочий стол

85012 2-дюймовый вращающийся рабочий стол

85014 Рабочий стол с тисками

85013 Крепление для рабочего стола

85016 Одноосевой угломер со шкалой Верньера

85030 3-осевой угломер со шкалой Верньера

85024 Крепление для наклонного стола

85011 Адаптер для крепления угломера (для использования с #85030)

85022-M Индексирующая поперечная подача (метрическая)

85022-I Индексирующая поперечная подача (имперская)

85040 Выравнивающий микроскоп
