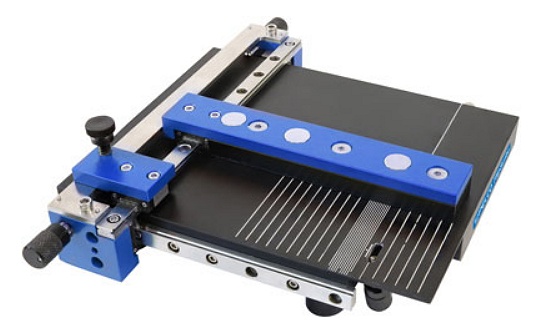

PELCO® FlipScribe® — точное черчение с обратной стороны для всех материалов

PELCO® FlipScribe® (ранее LatticeGear™) выводит скрайбирование на новый уровень производительности, делая чистые, прямые линии скрайбирования на обратной стороне, что позволяет пользователю точно расщеплять мишени с лицевой стороны: склеенные пластины, стекло, сапфир и другие подложки. Он интегрирует надежный алмазный скарификатор в платформу для образцов с направляющими ограждениями. Время, необходимое для выравнивания и скребка, составляет около 1 минуты. Он позволяет пользователям точно позиционировать метку относительно особенностей на лицевой стороне, визуализируемых либо на глаз, либо с помощью поставляемого пользователем микроскопа с большим увеличением.

PELCO® FlipScribe® также предлагает быстрый метод чистого уменьшения размеров образцов большой площади благодаря использованию "ограничителя", который позволяет оператору определить длину писчей метки. PELCO® FlipScribe® - это компактное, стабильное, точное, быстрое и недорогое решение для скрайбирования и расщепления, подходящее для любой лаборатории; для его работы не требуется никаких инженерных коммуникаций.

Особенности PELCO® FlipScribe®

• обеспечивает точное расщепление мишеней с лицевой стороны с помощью скрайба, сделанного на обратной стороне подложки;
• позволяет избежать повреждения лицевой стороны образца;
• достигает точности ±200 мкм;
• сохраняет гибкость в отношении размера и формы образца;
• позволяет варьировать длину шабровки от 1 до 100 мм;
• обеспечивает точное и воспроизводимое выравнивание и определение размеров образца с помощью линейки, встроенной в платформу;
• сохраняет возможность скрайбирования склеенных кристаллических и аморфных пластин и чипов для последующего расщепления.

Работа с PELCO® FlipScribe®

Образец помещается на станину PELCO® FlipScribe® лицевой стороной вверх, при этом левая направляющая используется для установки положения писца и фиксируется. Глубина и угол наклона наконечника писца регулируются, причем оптимальная глубина и угол зависят от типа образца. Упор устанавливается для предотвращения удара синей полоски об образец, и образец проводится над наконечником писца, чтобы сделать насечку. Имеются разнообразные держатели образцов с различными форм-факторами, включая стандартные размеры пластин, вплоть до отдельных небольших матриц. После нанесения скрайба расщепление производится с помощью клещей для расщепления.

Информация для заказа

54330 PELCO® FlipScribe® Инструмент для черчения с обратной стороны

54331 Удлинитель PELCO® FlipScribe® для скрайбирования больших образцов

54332 Держатель PELCO® FlipScribe® для малых образцов от 5-25 мм, толщиной 200-800 мкм

54333 Набор PELCO® FlipScribe® для удержания образцов

54334 PELCO® FlipScribe® Держатель образцов для 2-дюймовых пластин

54335 PELCO® FlipScribe® Держатель образцов для 3-дюймовых пластин

54336 PELCO® FlipScribe® Держатель образцов для 4-дюймовых пластин

54337 Держатель образцов PELCO® FlipScribe® для литографии с поворотом на 45°

54338 PELCO® FlipScribe® Сменный Скрайб в картридже
