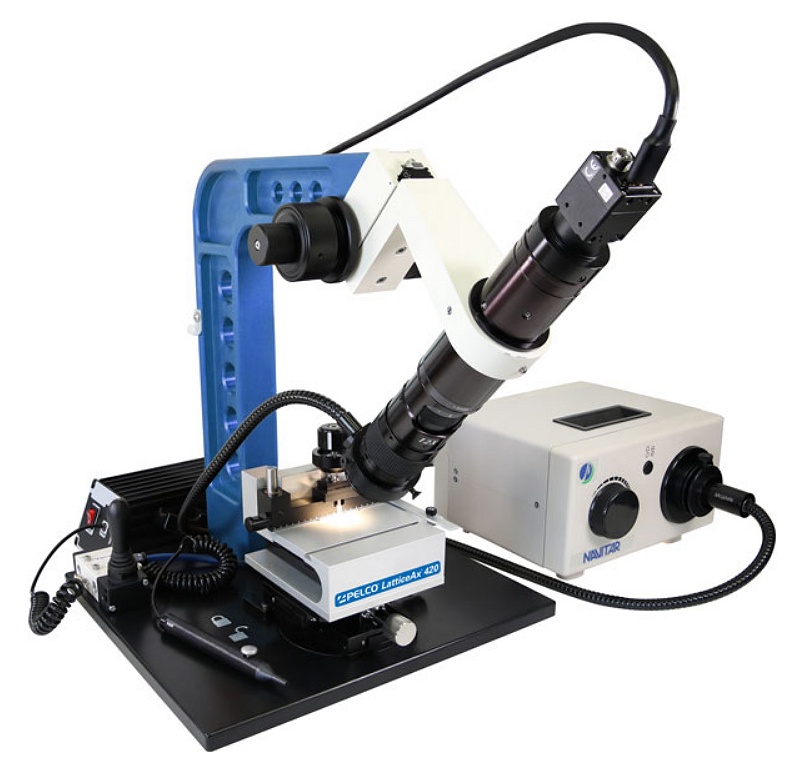

PELCO® LatticeAx® 420 — высокоточная система индентирования и расщепления

PELCO® LatticeAx® 420 (ранее LatticeGear™) обеспечивает самый высокий уровень точности и производительности в модельном ряду систем индентирования и расщепления PELCO® LatticeAx®. PELCO® LatticeAx® 420 обеспечивает точность расщепления 10 мкм менее чем за 5 минут, что делает ее идеальной для любой лаборатории, где ценится скорость и высокая точность, и в то же время необходимо работать с образцами различных размеров, толщины и типов материалов. Запатентованная база PELCO® LatticeAx® интегрирована с полным пакетом технического зрения, включающим монокулярный микроскоп с оптическим разрешением 4 мкм, цветную CCD-камеру и программное обеспечение для получения и отображения изображений в режиме реального времени, а также X-Y столик. Это специализированное рабочее место для расщепления разработано таким образом, чтобы любой обученный пользователь мог легко проводить осмотр, выравнивание, микроиндентирование, расщепление и инспекцию обработанных образцов.

Особенности PELCO® LatticeAx® 420

• сверхвысокая точность позиционирования цели (±10 мкм);
• крепление фокуса с грубым и точным управлением фокусом;
• монокулярный, парфокальный, зум-объектив (0,58-7x) с цветной CCD-камерой (компьютер и монитор в комплект не входят);
• контроль положения индентора с шагом 5 мкм;
• алмазный индентор с полированным наконечником: 5-минутная настройка образца на расщепление;
• простой в использовании, эргономичный дизайн и малая занимаемая площадь;
• расщепление широкого диапазона материалов и размеров образцов;
• часовой циферблат для калибровки глубины вдавливания.

Информация для заказа

54300 Система расщепления образцов PELCO® LatticeAx® 420

54300-220 PELCO® LatticeAx® 420 Система расщепления образцов, 220 В

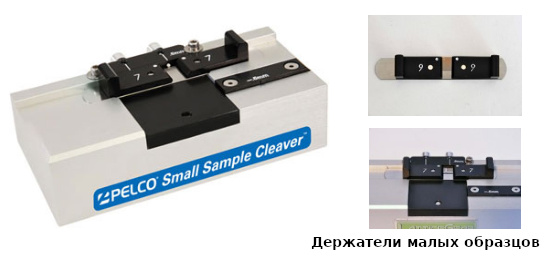

PELCO® Small Sample Cleaver™

Используя простую механику, PELCO® Small Sample Cleaver™ (ранее LatticeGear™) использует новый держатель образца и платформу для расщепления для безопасного расщепления образцов на чипы размером 2 x 2 мм. Новый держатель образцов позволяет удерживать образцы размером 4-10 мм во время вдавливания и расщепления. Больше не нужно работать с образцами непосредственно пальцами — можно использовать руки в перчатках. Держатель не имеет винтов, пружин или штифтов. Принимает образцы шириной 3-15 мм и толщиной 200-900 мкм.

Особенности PELCO® Small Sample Cleaver™

• принимает образцы шириной 3-15 мм и толщиной 200-900 мкм;
• четыре магнитных фиксатора для образцов различной толщины;
• надежная передача образца на PELCO® LatticeAx® для индентирования, затем обратно на Small Sample Cleaver™ для расщепления;
• два расщепляющих штифта для расщепления различных типов образцов;
• установка образца для отступа 0,5 мм против стандартного отступа 1 мм на PELCO® LatticeAx®.

54367 Система расщепления PELCO® Small Sample Cleaver™

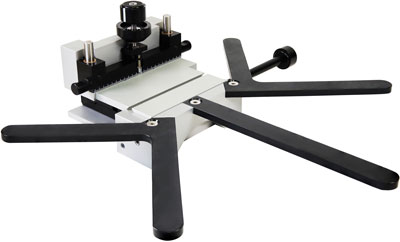

Платформа для больших образцов для PELCO® LatticeAx®

Большая платформа для образцов — это опция для PELCO® LatticeAx®, которая добавляет поддержку для пластин и образцов до 300 мм. Она состоит из системы поддержки и удлинителя индентора. Система поддержки включает пять опор, изготовленных из композита Delrin®, которые не повреждают обратную сторону образца. Удлинитель индентора облегчает контроль точного позиционирования индентора при установке больших образцов. Большая платформа для образцов подходит для всех моделей систем PELCO® LatticeAx® и легко устанавливается с помощью одного установочного винта.

54305 Большая платформа для образцов подходит для всех моделей PELCO® LatticeAx®

Сменные инденторы для PELCO® LatticeAx®

54301 Сменный индентор для PELCO® LatticeAx®, стандартный

54302 Сменный индентор для PELCO® LatticeAx®, короткий

54303 Сменный индентор для PELCO® LatticeAx®, высокоугловой
