8- или 16-канальная беспроводная микроэлектродная регистрирующая система для свободно перемещающихся животных, таких как крысы или более крупные животные.
TeleSpike является наиболее полной телеметрической системой для сбора данных и используется для записи нейрональной активности в условиях неограниченных движений животных средних и крупных размеров.
Цифровая 8 или 16 канальная система позволяет регистрирования ПД и ПП в условиях свободного передвижения животных в открытом пространстве. Приемник, который может быть расположен на расстоянии до 3-х метров от объекта, передает сигнал по USB на компьютер с удобным в работе программным обеспечением, позволяющим получить полный доступ к данным эксперимента. Дополнительные аналоговые и цифровые входы также дают возможность регистрировать и записывать данные с легкость синхронизируя динамические характеристики с видеосистемой слежения. Исследователь также имеет постоянный доступ к данным и статистике, контролируя при этом мощность сигнала и воспроизведение данных на всем протяжении весьма экстремальных условий эксперимента.
Особенности системы TeleSpike:
- Отсутствие ограничения движения объекта. Беспроводной сигнал поступает от животного свободно перемещающегося по экспериментальной площадке без ограничений. Нет больше необходимости тратить время на решение проблем, связанных с запутыванием проводов и их повреждением от животного и наконец, вопросов связанных с ограниченностью действий животного.
- Облегченный вес передатчика. Очень легкий, предуселитель весом в 1 г помещается на голову животного для наиболее быстрого усиления сигнала, в то время как облегченный рюкзак (35 г) приводит в действие систему и передает сигнал по беспроводной связи. Разнообразие опций оболочек позволяет защитить передатчик при этом обеспечивая полную маневренность животного.
- Совместимость с большинством видов животных. Облегченный передатчик идеален для крыс или других животных малого размера, при этом нестандартная конструкция датчика обеспечивает его использование и на более крупных животных.
- Большая дальность передачи сигнала. Диапазон сигнала в 3 м обеспечивает надежность и полноту записи из любого места в зоне эксперимента.
- Он-лайн мониторинг уровня сигнала. Программа отображает уровень беспроводного сигнала, позволяя легко наблюдать за диапазоном передвижения животного, оптимизируя экспериментальные настройки.
- Продолжительное время работы от аккумулятора. В стандартном комплекте поставляется аккумулятор на 3,5 часа работы. Индикатор на экране монитора следит за состоянием батареи и предупреждает специальным сообщением о низком заряде аккумулятора. Батарея заряжается за 2 часа, что позволяет проводить несколько экспериментов в день. Доступны также дополнительные аккумуляторы, что позволяет значительно увеличить продолжительность эксперимента.
- Ориентированный на пользователя интерфейс. Программное обеспечение TeleSpiketm было создано с учетом большинства потребностей пользователя. Исследователь сможет быстро и легко управлять опциями программы, изменяя параметры эксперимента за считанные секунды, кроме того, все данные быстро и удобно отображаются на экране. Программное обеспечение TeleSpiketm дает возможность каждому пользователь контролировать, что именно отображается на экране во время эксперимента, а также изменять и сохранять свои настройки.
- 8 или 16 канальная система. В системе TeleSpikeTM доступно 8 или 16 каналов. Каждый канал может дополнительно записывать локализованный потенциал покоя дополнительно к потенциалу действия.
- Аналоговые и цифровые входы. Система имеет 4 аналоговых и 16 цифровых входов, каждый из которых может проводить как целый массив данных так и его небольшую часть. Запись и отображение данных через эти каналы облегчает возможность синхронизировать динамические характеристики и системой видео наблюдения.
- Регулируемая передача полос. TeleSpikeTM был разработан так, чтобы дать возможность многокомпонентной системе работать синхронно. Пользователь может выбрать такую частоту передачи, чтобы обеспечить каждому компоненту системы трансмиссию по отдельной полосе.
- Аудио сигнал. Исследователь может также получать аудио сигнал через один из аналоговых каналов во время записи данных или при воспроизведении записанных данных.
- Совместимость с большинством матриц. Предуселитель TeleSpikeTM совместим с большинством стандартных разъемов фирмы Omnetic, что делает его доступным для подключения к большинству матриц на рынке. Кроме того, Alpha-Omega может сделать на заказ пользователя микроэлектроды и микропроводные массивы, обеспечивая потребности для практически любого эксперимента.
- Доступный формат файлов. Файлы программ легко конвертируются в другие распространенные форматы, включая текстовые форматы, MathLab, Plexon, CED и WAVE формат для пост-экспериментального анализа.

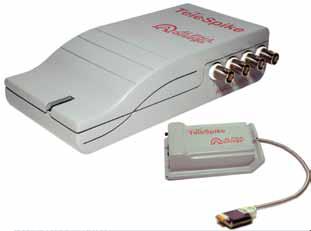

Комплект системы включает в себя:
- беспроводной передатчик с предусилителем;
- беспроводной приемник;
- USB кабель;
- комплект программного обеспечения для анализа данных и инструкция по использованию;
- специальное крепление для беспроводного передатчика для грызунов (дополнительно).
Технические характеристики системы TeleSpike:
|
Передатчик
|
Приемник
|
Аналоговые каналы
|
|
|
Количество каналов
|
8 или 16 каналов (для ПД)
|
4
|
8 или 16 каналов (для локализованного ПП)
|
1 канал постоянного действия
|
Входящие усилители
|
Однопроводной
|
Дифференцированный
|
Высокочастотный полосовой фильтр
|
260 Hz – 400 Hz (для ПД)
|
0,2 Hz
|
0,6 Hz (для фиксированного ПП)
|
Низкочастотный полосовой фильтр
|
7400 Hz (для ПД)
|
1,8 Hz
|
300 Hz (ПП)
|
Динамический диапазон входного сигнала
|
± 1,2 mV p-p
|
± 6 V p-p
|
Аппаратное усиление
|
1020
(10 в предуселителе и 102 в передатчике)
|
0,2
|
Входящее сопротивление
|
106 MΩ || 2,0 pf
|
А/Ц разрешение
|
12 Bits
|
12 Bits
|
Частота выборки
|
25,2 KHz (для ПД) 787 Hz (для ПП)
|
3,5 - 5 KHz
|
Цифровые каналы
|
|
|
Количество каналов
|
N/A
|
16 single bits или Port Event
|
Частота выборки
|
N/A
|
20,1 KHz
|
|
|
|
Другие параметры
|
Беспроводная передача
|
2,4 GHz до 6 метров (3 метра для лучшего результата)
40 различных выделенных частот
|
Скорость передачи
|
700 Kbps
|
6 Mbps
при 5 м (max) USB кабель
|
Размеры
|
56 mm * 35 mm * 14 mm
|
181 mm * 87 mm * 44 mm
|
Вес
|
35 g (включая предуселитель)
|
270 g
|
