3-осевая система TRIO™ MPC-165 с узкоформатным микроманипулятором

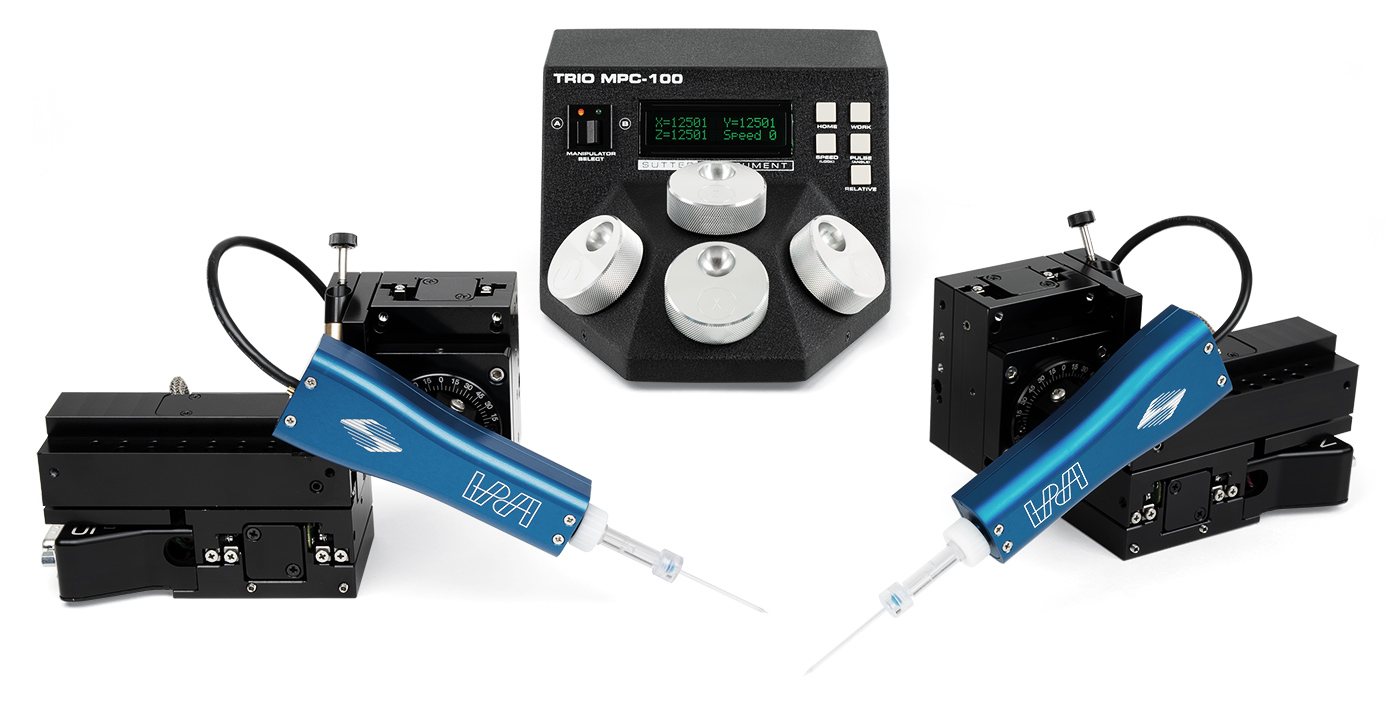

Система MPC-165 состоит из контроллера MPC-100 и узкоформатного микроманипулятора MP-865.

Новый «узкоформатный» микроманипулятор Sutter MP-865 разработан специально для работы с фрагментами срезов, требующих использования нескольких пипеток, а также для других установок, где пространство ограничено. MP-865 спроектирован таким образом, чтобы минимизировать ширину, позволяя сгруппировать как можно больше манипуляторов. Перемещение по оси Y сокращено (12,5 мм), поскольку радиально ориентированные манипуляторы не требуют длительного перемещения по оси траверса. Ход по оси X увеличен до 50 мм, чтобы облегчить быструю и легкую замену пипеток. В конструкции используются те же прецизионные подшипники поперечного качения и ведущий винт, что и в модели MP-845.

Для установки механической системы MP-865 можно дополнительно приобрести узкоформатную башню с линейным суппортом или вращающееся основание. Благодаря 150-миллиметровому вылету линейного ползуна манипулятор может быть быстро и плавно выдвинут в место, где есть легкий доступ к пипетке для замены. Вращающееся основание можно использовать для установки на большие платформы, такие как Sutter MT 78, или меньшие платформы Sutter серии MD.

Компактная конструкция встроенного контроллера TRIO MPC-100 с поворотным оптическим энкодером (ROE) занимает минимум места на столе, обеспечивает бесшумную работу без вентилятора и проста в использовании. Не требуется установка контроллера в стойку. Координаты положения, в относительных или абсолютных значениях, отображаются непосредственно на ROE. В манипуляторах TRIO используется алгоритм логарифмического ускорения, который устраняет необходимость выбора скорости. По мере того как ручки на ROE поворачиваются быстрее, ускорение нарастает. Это позволяет плавно и интуитивно управлять положением электрода без необходимости останавливаться и переключать скорости или убирать руку с ручек. Также доступна функция блокировки оси Y (доступная с помощью DIP-переключателя), позволяющая осуществлять осевое перемещение только по осям X/Z во время перестановки электродов в положение HOME и WORK. Каждый MPC-100 может управлять двумя манипуляторами MP-865.

Пять удобно расположенных кнопок управляют всеми функциями, которые понадобятся вам в обычной работе. Нажмите и удерживайте кнопку [WORK] для быстрого сохранения рабочего положения; нажатие [WORK] после этого вернет манипулятор в то же положение. [HOME] отправляет манипулятор во вторую позицию, часто устанавливаемую в наиболее удаленную от микроскопа точку, что удобно для быстрой замены пипеток. Нажатие кнопки [SPEED] позволяет выбрать один из 4 диапазонов скорости. С практикой необходимость в переключении скоростей отпадает, однако конструкторы предусмотрели три диапазона низкой скорости для тех, кто работает при очень большом увеличении. Удержание кнопки [SPEED] в течение трех секунд блокирует ручки, чтобы предотвратить их случайное перемещение. Координаты на дисплее можно переключать между относительными и абсолютными, нажимая кнопку [RELATIVE]; удерживая кнопку нажатой, вы обнуляете относительные координаты. Наконец, кнопка [PULSE] активирует режим импульсного движения, который создает небольшие, быстрые всплески движения, что может быть полезно для проникновения в клетки с помощью острых электродов. Удерживайте кнопку [PULSE] в течение трех секунд, чтобы установить или изменить угол наклона 4-й оси в диапазоне от 0 до 90 градусов.

Разработанный с учетом максимальной гибкости, DIP-переключатель на контроллере изменяет направление движения ручек ROE в соответствии с предпочтениями пользователя. В стандартную комплектацию TRIO входит универсальная система крепления, подходящая для самых популярных предусилительных головок или держателей пипеток.

 Особенности контроллера TRIO MPC-100

•  Управляет одним или двумя манипуляторами
•  Субмикронное (менее 100 нм) разрешение
•  Выбираемый пользователем угол от 0 до 90 градусов через вход ROE
•  Быстрое перемещение с максимальной скоростью 3 мм/сек (при самонаведении)
•  Компактный, безвентиляторный, удобный контроллер ROE позволяет экономить место на столе и в стойке
•  Кнопочное управление многочисленными функциями - WORK, HOME, LOCK, PULSE и RELATIVE
•  DIP-переключатели на ROE выбирают направление движения при повороте ручки ROE
•  Интерфейс USB для управления с компьютера

 Особенности механического микроманипулятора MP-865

•  Механически прочная конструкция для высокой стабильности
•  Прецизионные подшипники с поперечными роликами
•  Три независимые оси - перемещение на 50 мм по оси X, 12,5 мм по оси Y и 25 мм по оси Z
•  Грузоподъемность до килограмма
•  Подходит для электрофизиологической регистрации in vitro и in vivo
•  Универсальная система крепления для предусилительной головки или держателя пипетки
•  Дополнительная узкая стойка MT-73 с линейным ползуном и встроенным вращающимся основанием

Технические характеристики системы TRIO™ MPC-165

Разрешение и полный ход

• Минимальный размер микрошага составляет 46,88 нанометров на микрошаг
• Дисплей имеет разрешение в один микрон
• Полный ход составляет 50 мм по X, 25 мм по Z и 12,5 мм по Y

Максимальная скорость

3 мм/секунду

Долгосрочная стабильность

< 1,0 микрон за 4 часа

Блок управления TRIO MPC-100

15,9 см x 20,3 см x 10,2 см

Вес манипулятора

MP-865 (алюминий)

1,6 кг

Контроллер TRIO MPC-100

1,04 кг

Электропитание

115/230 вольт, 50/60 Герц
