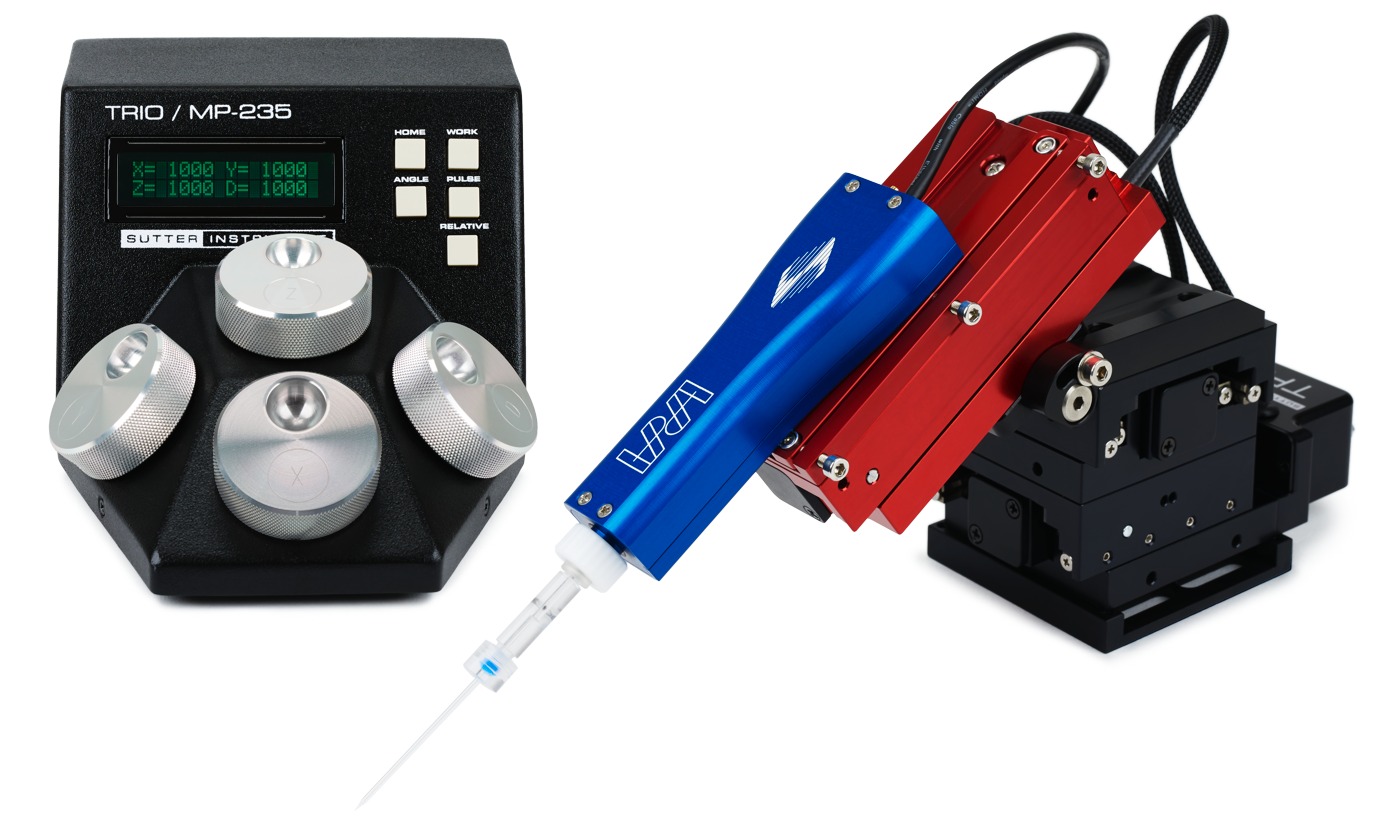

Система микроманипуляторов TRIO™-235 с 3 осями / диагональю 0-90

Идеальная для работы in-vivo система TRIO™-235 заменяет ось Z и заменяет ее регулируемой диагональной осью. В этой конфигурации традиционные оси X и Y сочетаются с диагональной осью, угол наклона которой можно регулировать с помощью установочного винта. Диагональ имеет ход 50 мм, а оси X и Y - по 25 мм. В этой модели конструкторы добавили программное обеспечение для создания синтетической «оси Z» путем объединения диагональной и X-осей в обратном порядке, как и на других манипуляторах. TRIO-235 оснащен прецизионным подшипником и ведущим винтом.

В контроллере TRIO-235 используется комбинация современного программного обеспечения и механической конструкции, которая устраняет необходимость в том, чтобы двигатель оставался включенным во время записи, тем самым устраняя эффект нагрева двигателей и обеспечивая самые тихие манипуляторы в отрасли. Такая стабильность гарантирует, что манипуляторы Sutter не будут дрейфовать в середине экспериментов.

Компактная конструкция встроенного контроллера Rotary Optical Encoder (ROE) занимает минимум места на столе, обеспечивает бесшумную работу без вентилятора и проста в использовании. Не требуется установка контроллера в стойку. Координаты положения, в относительных или абсолютных значениях, отображаются непосредственно на ROE. В манипуляторах TRIO используется алгоритм логарифмического ускорения, который устраняет необходимость выбора скорости. По мере того как ручки на ROE поворачиваются быстрее, ускорение нарастает. Это позволяет плавно и интуитивно управлять положением электрода без необходимости останавливаться и переключать скорости или убирать руку с ручек. Также доступна функция блокировки оси Y (доступная с помощью DIP-переключателя), позволяющая осуществлять осевое перемещение только по осям X/диагональ при перестановке электродов в положение HOME и WORK.

Пять удобно расположенных кнопок управляют всеми функциями, которые понадобятся вам в обычной работе. Нажмите и удерживайте кнопку [WORK], чтобы быстро сохранить рабочее положение; нажатие [WORK] после этого вернет манипулятор в то же положение. [HOME] отправляет манипулятор во вторую позицию, часто устанавливаемую в наиболее удаленную от микроскопа точку, что удобно для быстрой замены пипеток. Нажатие кнопки [SPEED] позволяет выбрать один из 4 диапазонов скорости. С практикой необходимость в переключении скоростей отпадает, однако конструкторы предусмотрели три диапазона низкой скорости для тех, кто работает при очень большом увеличении. Удержание кнопки [SPEED] в течение трех секунд блокирует ручки, чтобы предотвратить их случайное перемещение. Координаты на дисплее можно переключать между относительными и абсолютными, нажимая кнопку [RELATIVE]; удерживая кнопку нажатой, вы обнуляете относительные координаты. Наконец, кнопка [PULSE] активирует режим импульсного движения, который создает небольшие, быстрые всплески движения, что может быть полезно для проникновения в клетки с помощью острых электродов. Удерживайте [PULSE] в течение трех секунд, чтобы установить или изменить угол, под которым расположена диагональная ось. Это позволяет контроллеру рассчитать синтетическую «ось Z».

Разработанный с учетом максимальной гибкости, DIP-переключатель на контроллере изменяет направление движения ручек ROE в соответствии с предпочтениями пользователя. В стандартную комплектацию TRIO-235 входит универсальная система крепления, подходящая для самых популярных предусилительных головок или держателей пипеток.

Особенности TRIO™-235

• Три независимые оси — 25 мм ортогонального перемещения по осям X, Y и диагонали
• Ось Z с программным управлением
• Субмикронное (менее 100 нм) разрешение
• Быстрое перемещение с максимальной скоростью 3 мм/сек (при самонаведении)
• Механически прочная конструкция для высокой стабильности
• Компактный, безвентиляторный, удобный контроллер ROE позволяет экономить место на столе и в стойке
• Нагрузка до килограмма
• Кнопочное управление множеством функций — WORK, HOME, SPEED, PULSE и RELATIVE
• Подходит для электрофизиологической регистрации in vitro и in vivo
• Универсальная система крепления для предусилительной головки или держателя пипетки
• DIP-переключатели на ROE выбирают направление движения при повороте ручки ROE
• Интерфейс USB для управления с компьютера

Технические характеристики TRIO™-235

Перемещение

25 мм по осям X и Y / 50 мм по диагонали

Долгосрочная стабильность

< 1,0 микрон за 4 часа

Блок управления

14 см x 20 см x 10,2 см

Вес (механический блок)

1,3 кг

Вес (контроллер)

1,0 кг

Электрика

115/230 вольт, 50/60 Герц
