Система микроманипуляторов TRIO™ MPC-145 с 3 осями / диагональю 0-90

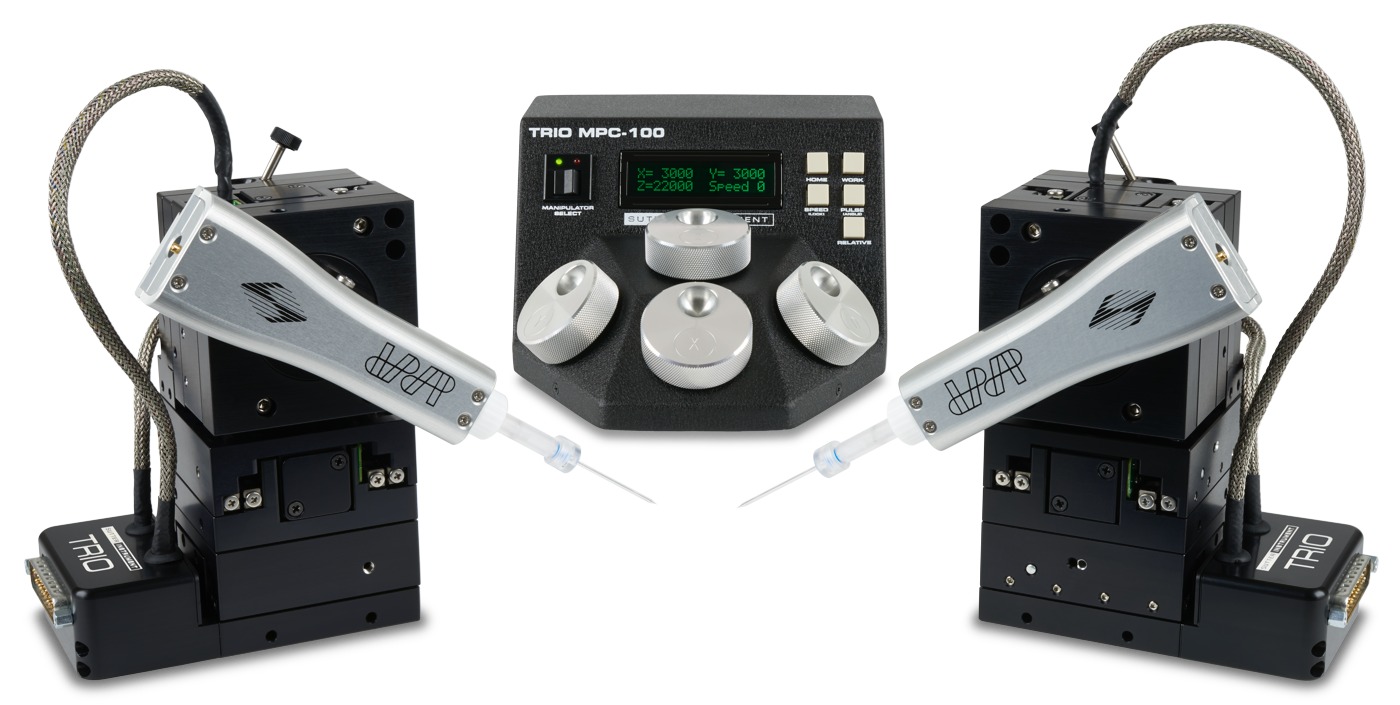

Система Sutter TRIO™ MPC-145 состоит из контроллера MPC-100 и микроманипулятора MP-845.

Конструкция нового микроманипулятора MP-845 основана на конструкции ведущего винта TRIO-245, но с добавлением прецизионных подшипников с поперечными роликами для еще более жестких допусков. 25-контактный разъем обеспечивает будущую совместимость с другими контроллерами Sutter. MP-845 выпускается в корпусе из алюминия или нержавеющей стали и представляет собой высокостабильный 3-осевой манипулятор с ходом 25 мм по каждой оси. Контроллер TRIO MPC-100 дает MP-845 синтетическую 4-ю ось, которая может быть установлена программно на любой угол между 0 и 90 градусами для диагонального перемещения. MP-845, основанный на конструкции с ведущим винтом и имеющий меньшие габариты и площадь, чем большинство манипуляторов, идеально подходит для приложений, где требуется 2 микропипетки в одной установке, или для установок, где пространство ограничено.

Компактная конструкция встроенного контроллера с поворотным оптическим энкодером (ROE) занимает минимум места на столе, обеспечивает тихую работу без вентиляторов и проста в использовании. Не требуется установка контроллера в стойку. Координаты положения в относительных или абсолютных значениях отображаются непосредственно на ROE. В TRIO MPC-100 используется алгоритм логарифмического ускорения, который устраняет необходимость выбора скорости. По мере того как ручки на ROE поворачиваются быстрее, ускорение нарастает. Это позволяет плавно и интуитивно управлять положением электродов без необходимости останавливаться и переключать скорости или отрывать руку от контроллера. Когда двигатели не двигаются, их питание отключается, что снижает электрический шум в системе до неизмеримого уровня и сохраняет двигатели холодными для устранения теплового дрейфа.

Пять удобно расположенных кнопок управляют всеми функциями, которые понадобятся вам в обычной работе. Нажмите и удерживайте кнопку [WORK] для быстрого сохранения рабочего положения; нажатие [WORK] после этого вернет манипулятор в то же положение. [HOME] отправляет манипулятор во вторую позицию, часто устанавливаемую в наиболее удаленную от микроскопа точку, что удобно для быстрой замены пипеток. Нажатие кнопки [SPEED] позволяет выбрать один из 4 диапазонов скорости. С практикой необходимость в переключении скоростей отпадает, однако мы предусмотрели три диапазона низкой скорости для тех, кто работает при очень большом увеличении. Удержание кнопки [SPEED] в течение трех секунд блокирует ручки, чтобы предотвратить их случайное перемещение. Координаты на дисплее можно переключать между относительными и абсолютными, нажимая кнопку [RELATIVE]; удерживая кнопку нажатой, вы обнуляете относительные координаты. Наконец, кнопка [PULSE] активирует режим импульсного движения, который создает небольшие, быстрые всплески движения, что может быть полезно для проникновения в клетки с помощью острых электродов. Удерживайте кнопку [PULSE] в течение трех секунд, чтобы установить или изменить угол наклона 4-й оси в диапазоне от 0 до 90 градусов.

Разработанный с учетом максимальной гибкости, DIP-переключатель на контроллере изменяет направление движения ручек ROE в соответствии с предпочтениями пользователя. Также доступна функция блокировки оси Y (доступная с помощью DIP-переключателя), позволяющая осуществлять осевое перемещение только по осям X/Z во время перестановки в положениях HOME и WORK. В стандартную комплектацию TRIO входит универсальная система крепления, подходящая для самых популярных предусилительных головок или держателей микропипеток.

Особенности контроллера TRIO MPC-100

• Управляет одним или двумя манипуляторами
• Субмикронное (менее 100 нм) разрешение
• Выбираемый пользователем угол от 0 до 90 градусов через вход ROE
• Быстрое перемещение с максимальной скоростью 3 мм/сек (при самонаведении)
• Компактный, безвентиляторный, удобный контроллер ROE позволяет экономить место на столе и в стойке
• Кнопочное управление многочисленными функциями - WORK, HOME, LOCK, PULSE и RELATIVE
• DIP-переключатели на ROE выбирают направление движения при повороте ручки ROE
• Интерфейс USB для управления с компьютера

Особенности механического микроманипулятора MP-845

• Теперь также доступен в корпусе из термостойкой нержавеющей стали
• Механически прочная конструкция для высокой стабильности
• Прецизионные подшипники с поперечными роликами
• Три независимые оси - ортогональное перемещение на 25 мм по осям X, Y и Z
• Перемещает до килограмма
• Подходит для электрофизиологической регистрации in vitro и in vivo
• Универсальная система крепления для предусилительной головки или держателя пипетки

Микроманипулятор MP-845 теперь доступен и в исполнении из нержавеющей стали! Стандартная версия манипулятора MP-845 практически не имеет дрейфа двигателя и подшипниковых узлов. Остается последнее препятствие - тепловой дрейф, вызванный расширением и сжатием алюминиевого корпуса манипулятора. Благодаря использованию нержавеющей стали с очень низким коэффициентом расширения, манипулятор MP-845S обладает самым низким дрейфом из всех представленных на рынке. Дополнительная масса корпуса из нержавеющей стали имеет дополнительное преимущество - гашение вибрации, что придает манипулятору MP-845S самую мягкую работу среди всех манипуляторов.

Поскольку нержавеющие стали с низким коэффициентом расширения содержат некоторое количество железа, на нержавеющий MP-845S нанесено PVD-покрытие из нитрида титана, придающее ему характерный золотой цвет. Это покрытие гарантирует, что нержавеющий MP-845S будет противостоять коррозии, вызванной воздействием солевых растворов в лабораторных условиях.

Технические характеристики системы TRIO™ MPC-145

Перемещение

MP-845 / MP-845S: 25 мм по осям X, Y и Z

Долгосрочная стабильность

Алюминий

< 1,0 микрон за 4 часа

Нержавеющая сталь

< 0,5 микрон за 24 часа

Блок управления TRIO MPC-100

15,9 см x 20,3 см x 10,2 см

Вес манипулятора

MP-845 (алюминий)

1,6 кг

MP-845S (нержавеющая сталь)

3,5 кг

Контроллер TRIO MPC-100

1,04 кг

Электропитание

115/230 вольт, 50/60 Герц
