Система микроманипуляторов TRIO™-245 с 3 осями / диагональю 0-90

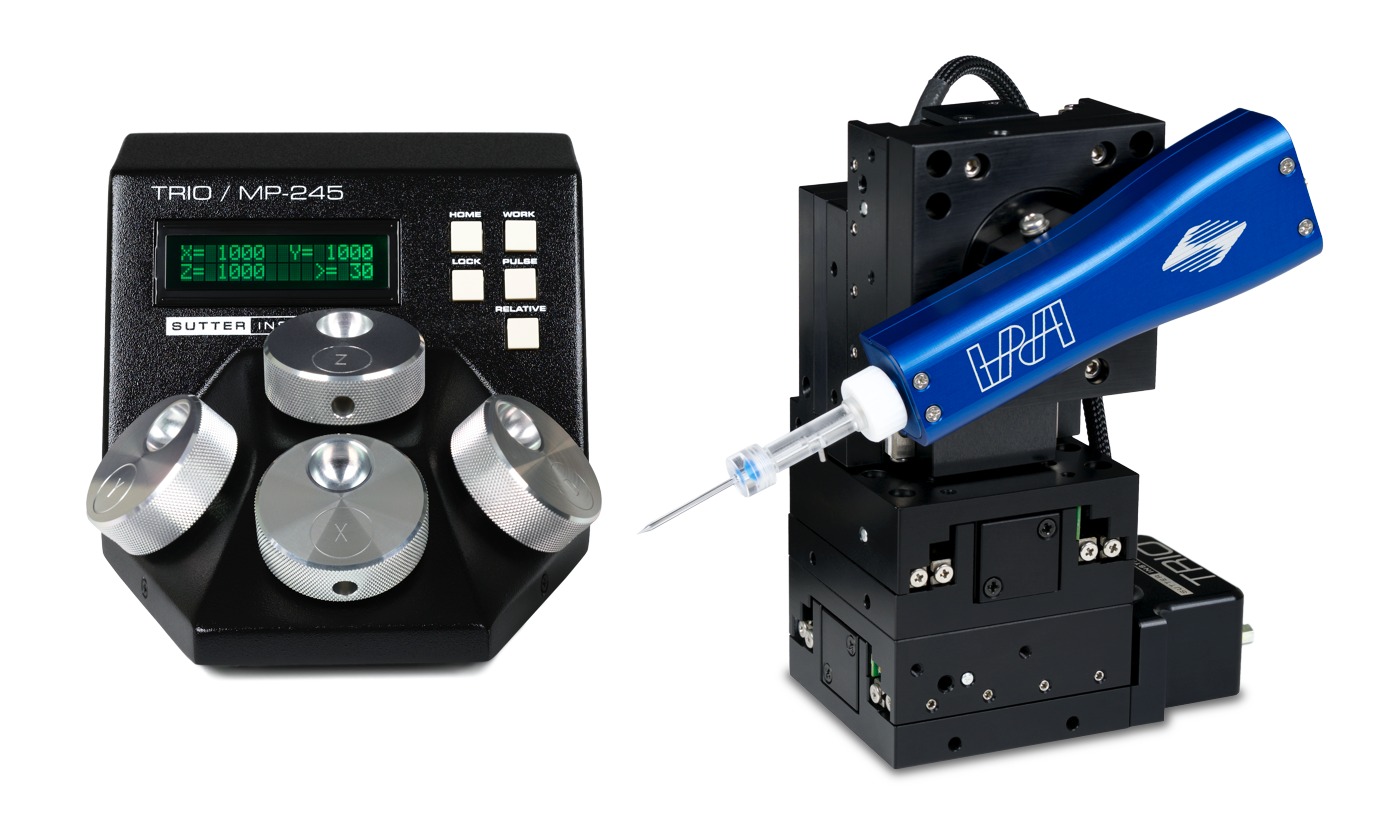

TRIO™-245 от Sutter Instrument — это высокостабильный 3-осевой манипулятор с ходом 25 мм по каждой оси. Синтетическая 4-я ось TRIO может быть установлена программно как любой угол между 0 и 90 градусами для диагонального перемещения. Манипулятор TRIO-245, основанный на конструкции с винтовым приводом и имеющий меньшие габариты и площадь, чем большинство манипуляторов, идеально подходит для установки в условиях ограниченного пространства.

В контроллере TRIO-245 используется комбинация современного программного обеспечения и механической конструкции, которая устраняет необходимость в том, чтобы двигатель оставался включенным во время записи, тем самым устраняя эффект нагрева двигателей и обеспечивая самые тихие манипуляторы в отрасли. Такая стабильность гарантирует, что манипуляторы Sutter не будут дрейфовать в середине экспериментов.

Компактная конструкция встроенного контроллера Rotary Optical Encoder (ROE) занимает минимум места на столе, обеспечивает бесшумную работу без вентилятора и проста в использовании. Не требуется установка контроллера в стойку. Координаты положения, в относительных или абсолютных значениях, отображаются непосредственно на ROE. В манипуляторах TRIO используется алгоритм логарифмического ускорения, который устраняет необходимость выбора скорости. По мере того как ручки на ROE поворачиваются быстрее, ускорение нарастает. Это позволяет плавно и интуитивно управлять положением электрода без необходимости останавливаться и переключать скорости или убирать руку с ручек. Также доступна функция блокировки оси Y (доступная с помощью DIP-переключателя), позволяющая осуществлять осевое перемещение только по осям X/Z во время перестановки в положение HOME и WORK.

Пять удобно расположенных кнопок управляют всеми функциями, которые понадобятся вам в обычной работе. Нажмите и удерживайте кнопку [WORK], чтобы быстро сохранить рабочее положение; нажатие [WORK] после этого вернет манипулятор в то же положение. [HOME] отправляет манипулятор во вторую позицию, часто устанавливаемую в наиболее удаленную от микроскопа точку, что удобно для быстрой замены пипеток. Нажатие кнопки [SPEED] позволяет выбрать один из 4 диапазонов скорости. С практикой необходимость в переключении скоростей отпадает, однако конструкторы предусмотрели три диапазона низкой скорости для тех, кто работает при очень большом увеличении. Удержание кнопки [SPEED] в течение трех секунд блокирует ручки, чтобы предотвратить их случайное перемещение. Координаты на дисплее можно переключать между относительными и абсолютными, нажимая кнопку [RELATIVE]; удерживая кнопку нажатой, вы обнуляете относительные координаты. Наконец, кнопка [PULSE] активирует режим импульсного движения, который создает небольшие, быстрые всплески движения, что может быть полезно для проникновения в клетки с помощью острых электродов. Удерживайте кнопку [PULSE] в течение трех секунд, чтобы установить или изменить угол наклона 4-й оси в диапазоне от 0 до 90 градусов.

Разработанный с учетом максимальной гибкости, DIP-переключатель на контроллере изменяет направление движения ручек ROE в соответствии с предпочтениями пользователя. В стандартную комплектацию TRIO входит универсальная система крепления, подходящая для самых популярных предусилительных головок или держателей пипеток.

Особенности TRIO™-245

• Три независимые оси — ортогональное перемещение на 25 мм по осям X, Y и Z
• Диагональная ось с программным обеспечением — любой угол по выбору пользователя (0-90 градусов)
• Субмикронное (менее 100 нм) разрешение
• Быстрое перемещение с максимальной скоростью 3 мм/сек (при самонаведении)
• Механически прочная конструкция для высокой стабильности
• Компактный, безвентиляторный, удобный контроллер ROE позволяет экономить место на столе и в стойке
• Нагрузка до килограмма
• Кнопочное управление множеством функций - WORK, HOME, LOCK, PULSE, RELATIVE, SPEED & ANGLE.
• Подходит для электрофизиологической регистрации in vitro и in vivo
• Универсальная система крепления для предусилительной головки или держателя пипетки
• DIP-переключатели на ROE выбирают направление движения при повороте ручки ROE
• Интерфейс USB для управления с компьютера

Технические характеристики TRIO™-245

Перемещение

25 мм по осям X, Y и Z

Долгосрочная стабильность

< 1,0 микрон за 2 часа

Блок управления

14 см x 19 см x 10,2 см

Вес

1,6 кг

Электропитание

115/230 вольт, 50/60 Герц
